申請日2016.05.05

　　公開(公告)日2016.11.23

　　IPC分類號C02F1/40

　　摘要

　　本實用新型公開了一種污水處理油水分離過濾裝置，包括進水口、過濾層、集油管、上擋板、刮板、刮油刮泥機、出水口、下?lián)醢�、過濾裝置、過濾器入水口、過濾器出水口、支架、濾袋;其特征在于所述油水分離過濾器一側設有進水口，所述進水口一側設有過濾層，所述過濾層一側設有上擋板，所述過濾層和上擋板之間設有集油管、所述上擋板一側設有刮油刮泥機，所述刮油刮泥機上部設有刮板，所述上擋板一側設有下?lián)醢�，所述下�(lián)醢逡粋仍O有出水口，所述出水口一側連接有過濾裝置，所述過濾裝置一側設有過濾器入水口，所述過濾裝置下部設有過濾器出水口和支架，所述過濾裝置內部設有濾袋，本實用新型油水分離效果好，能將水中的漂浮物雜質進行過濾。

　　權利要求書

　　1.一種污水處理油水分離過濾裝置，包括進水口、過濾層、集油管、上擋板、刮板、刮油刮泥機、出水口、下?lián)醢濉⑦^濾裝置、過濾器入水口、過濾器出水口、支架、濾袋;其特征在于所述油水分離過濾器一側設有進水口，所述進水口一側設有過濾層，所述過濾層一側設有上擋板，所述過濾層和上擋板之間設有集油管、所述上擋板一側設有刮油刮泥機，所述刮油刮泥機上部設有刮板，所述刮油刮泥機一側設有集油管和上擋板，所述上擋板一側設有下?lián)醢�，所述下�(lián)醢逡粋仍O有出水口，所述出水口一側連接有過濾裝置，所述過濾裝置一側設有過濾器入水口，所述過濾裝置下部設有過濾器出水口和支架，所述過濾裝置內部設有濾袋。

　　2.根據權利要求1所述的一種污水處理油水分離過濾裝置，其特征在于所述油水分離裝置下部一側設有儲泥槽。

　　3.根據權利要求1所述的一種污水處理油水分離過濾裝置，其特征在于所述油水分離裝置下部一側設有儲泥槽，所述儲泥槽內設有集泥管。

　　4.根據權利要求1所述的一種污水處理油水分離過濾裝置，其特征在于所述過濾裝置上部設有出氣口。

　　說明書

　　一種污水處理油水分離過濾裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種污水處理油水分離過濾裝置。

　　背景技術

　　在工業生產過程中會排出含大量含油廢水，這些含油廢水如直接排入水體會造成污染，危害水生生物生長，目前，采用隔油池對含有廢水進行處理，隔油池利用廢水中懸浮物和水的比重不同而達到分離的目的，隔油池的構造多采用平流式，含油廢水通過配水槽進入平面為矩形的隔油池，沿水平方向緩慢流動，在流動中油品上浮水面，由集油管或設置在池面的刮油機推送到集油管中流入脫水罐，在隔油池中沉淀下來的重油及其他雜質，積聚到池底污泥斗中，通過排泥管進入污泥管中，經過隔油處理的廢水則溢流入排水渠排出池外，進行后續處理，以去除乳化油及其他污染物。

　　現有的隔油池為了達到較高的分離效果需要在池內分隔出多個槽體進行油-水、沉積物-水的分離，這就使得隔油池的體積較大，導致占地面積大和設備建造成本偏高，通隔油池只能將油水進行分離，而水中會有漂浮的雜質會隨水流出，另外，隔油處理效率較低，有待進一步提高。

　　經過檢索，公告號為CN 204508974U的一種高效隔油池，包括池體，其特點是：池體內設有將其內部分隔為分離槽和儲水槽的分隔板;在分離槽內與分隔板相對的側壁上靠近上端的部位安裝有進水管，其外端延伸至池體的外部，其內端向下彎折朝分離槽的底部延伸;在分離槽內靠近進水管的位置設有入口擋板;在分離槽內位于分隔板的側面上連接有分離管;在分隔板上設有過水口，在過水口的位置安裝有隔離網;在分離槽的底面上靠近設置分離管的位置設有擋泥板，這種高效隔油池雖然將油水進行了分離，但不能將分離出的水中雜質進行過濾。

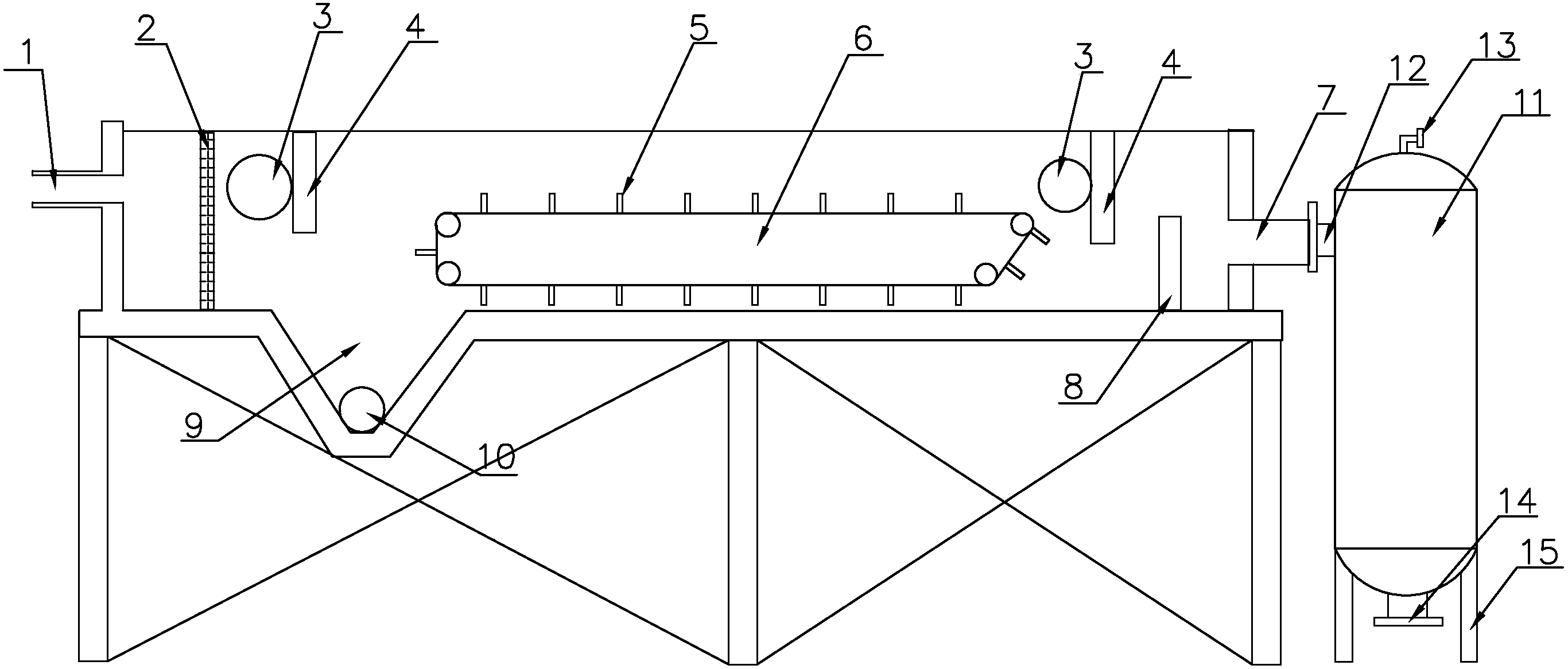

　　發明內容

　　本實用新型的目的是克服現有技術中不足，提供一種可將分離后的水進行過濾的油水分離過濾裝置。

　　為了實現上述目的，本實用新型采用的技術方案是：

　　一種污水處理油水分離過濾裝置，包括進水口、過濾層、集油管、上擋板、刮板、刮油刮泥機、出水口、下?lián)醢濉⑦^濾裝置、過濾器入水口、過濾器出水口、支架、濾袋;所述油水分離過濾器一側設有進水口，所述進水口一側設有過濾層，所述過濾層一側設有上擋板，所述過濾層和上擋板之間設有集油管、所述上擋板一側設有刮油刮泥機，所述刮油刮泥機上部設有刮板，所述刮油刮泥機一側設有集油管和上擋板，所述上擋板一側設有下?lián)醢澹�所述下�(lián)醢逡粋仍O有出水口，所述出水口一側連接有過濾裝置，所述過濾裝置一側設有過濾器入水口，所述過濾裝置下部設有過濾器出水口和支架，所述過濾裝置內部設有濾袋。

　　優選的，所述油水分離裝置下部一側設有儲泥槽，可將油水中沉淀下的泥漿進行收集，防止泥漿進入過濾裝置，損壞過濾裝置內部結構。

　　優選的，所述油水分離裝置下部一側設有儲泥槽，所述儲泥槽內設有集泥管，可以將泥漿進行集中回收，防止泥漿隨水流流動，方便進行泥漿清理。

　　優選的，所述過濾裝置上部設有出氣口，防止過濾裝置內部氣壓過高，產生危險，同時加快了過濾裝置內部水的過濾速度。

　　本實用新型與現有技術相比較有益效果表現在：

　　1)利用油和水的密度不同的原理進行油水隔離，可將漂浮在水表面的油進行收集，防止油隨水流流走;

　　2)進水口一側設有過濾層，可以將油水中的大顆粒物質進行過濾，防止進入過濾器內部對內部結構產生損壞，延長使用壽命;

　　3)油水分離裝置下部一側設有儲泥槽，可將油水中沉淀下的泥漿進行收集，防止泥漿進入過濾裝置，損壞過濾裝置內部結構;

　　4)儲泥槽內設有集泥管，可以將泥漿進行集中回收，防止泥漿隨水流流動，方便進行泥漿清理;

　　5)過濾裝置上部設有出氣口，防止過濾裝置內部氣壓過高，產生危險，同時加快了過濾裝置內部水的過濾速度。
