申請日2016.05.05

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/14; C02F11/12

　　摘要

　　本實用新型涉及污泥處理領域，具體涉及一種污泥絮凝壓縮器，包括驅動電機、進料口、罐體、出水口、刮泥裝置、出料口、篩網、密封圈和沖洗水管，所述驅動電機的傳動軸穿過所述罐體頂壁并延伸至底部，所述傳動軸與置于所述罐體內部的所述刮泥裝置相連;所述篩網固定于所述傳動軸上，并置于所述刮泥裝置頂部，將所述罐體隔離為排水區和濃縮區;所述篩網通過所述密封圈與所述罐體內部連接;所述沖洗水管置于所述排水區內，所述沖洗水管的沖洗水口垂直向下沖洗所述篩網。本實用新型具有加工、安裝簡單的優點，可以解決現有污泥處理設施不能快速應對突發污染事件、不能實現移動式處理的缺點。

　　權利要求書

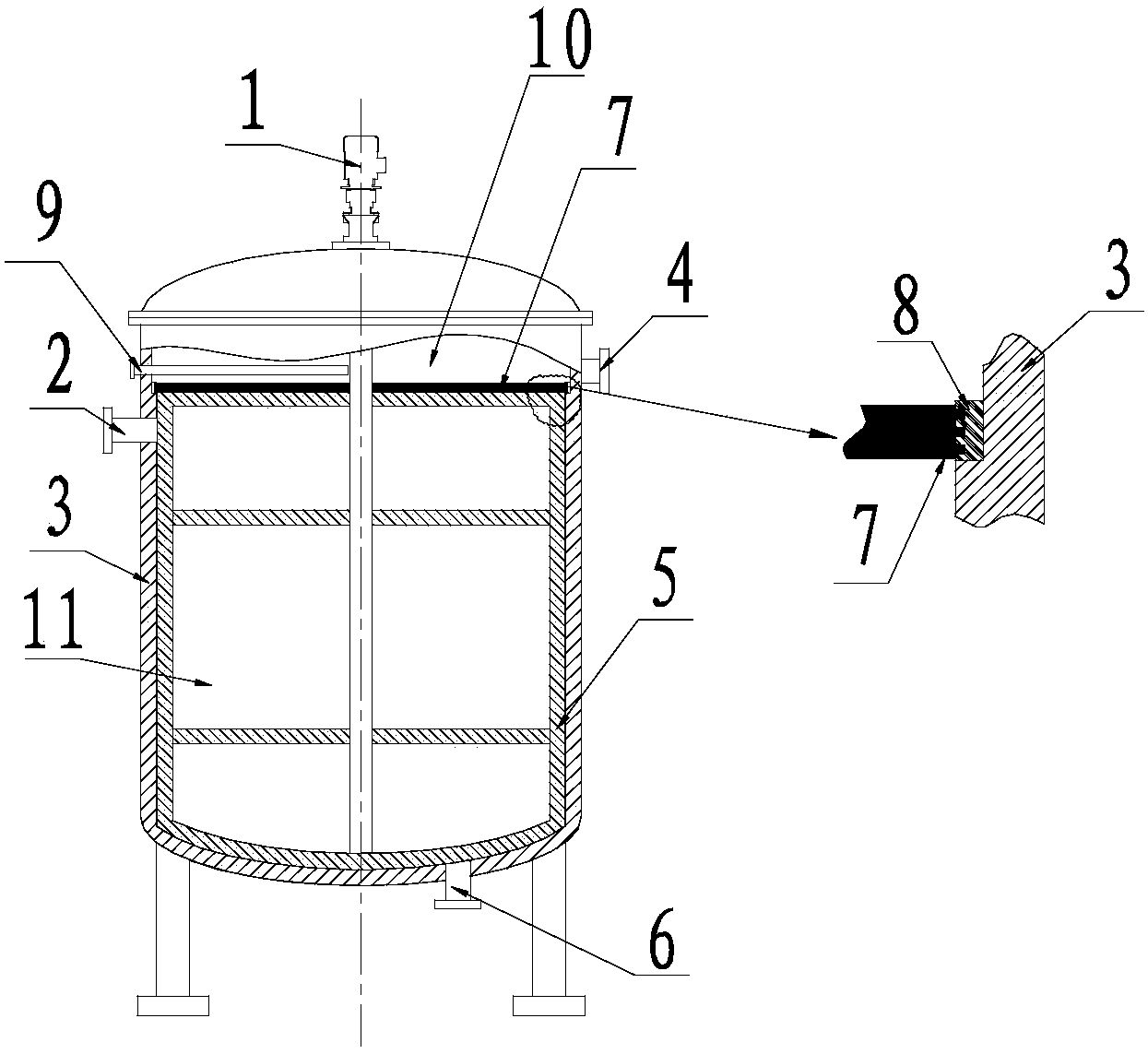

　　1.一種污泥絮凝物濃縮器，包括驅動電機、進料口、罐體、出水口、刮泥裝置、出料口、篩網、密封圈和沖洗水管，其特征在于：所述罐體為圓形罐體，所述驅動電機置于所述罐體頂部，所述驅動電機的傳動軸穿過所述罐體頂壁并延伸至底部，所述傳動軸與置于所述罐體內部的所述刮泥裝置相連;所述篩網固定于所述傳動軸上，并置于所述刮泥裝置頂部，將所述罐體隔離為排水區和濃縮區，所述排水區位于罐體上部，所述濃縮區位于罐體下部;所述進料口置于所述濃縮區上端，所述出水口置于所述排水區底部;所述出料口置于所述罐體底部;所述篩網通過所述密封圈與所述罐體內部連接;所述沖洗水管置于所述排水區內，所述沖洗水管的沖洗水口垂直向下沖洗所述篩網。

　　2.根據權利要求1所述的一種污泥絮凝物濃縮器，其特征在于，所述篩網與所述密封圈呈咬合狀連接。

　　3.根據權利要求1所述的一種污泥絮凝物濃縮器，其特征在于，所述罐體頂部和底部呈球面或圓錐形。

　　4.根據權利要求1所述的一種污泥絮凝物濃縮器，其特征在于，所述刮泥裝置包括攪拌葉片和葉片支撐板。

　　5.根據權利要求4所述的一種污泥絮凝物濃縮器，其特征在于，所述葉片支撐板始端連接于所述傳動軸上;所述攪拌葉片連接于所述葉片支撐板末端。

　　6.根據權利要求5所述的一種污泥絮凝物濃縮器，其特征在于，所述葉片支撐板呈多組對稱分布于所述傳動軸上。

　　7.根據權利要求4所述的一種污泥絮凝物濃縮器，其特征在于，所述攪拌葉片與罐體內壁間隙為0.1～1mm。

　　說明書

　　一種污泥絮凝物濃縮器

　　技術領域

　　本實用新型屬于污泥處理領域，特別涉及一種污泥絮凝物濃縮器。

　　背景技術

　　在污水處理過程中所沉降的污泥需要進行脫水，以減少填埋、燒結等最終處理的量。對于污泥脫水，一般都是在污泥脫水前將泥漿添加絮凝劑進行絮凝濃縮以方便脫水操作。換而言之，泥漿絮凝效果的好壞直接決定污泥脫水設備脫水效果和處理能力，如當泥漿含固率較低(一般污泥濃縮池濃縮后的污泥含水率均在98%以上)，污泥脫水設備過濾面積一定，泥漿絮團不經過濃縮直接進入污泥脫水設備時，要么直接降低設備的處理能力，要么脫水后的泥餅含水率很高。為解決這個問題，目前也有相應的濃縮設備，例如中國專利CN101759342A公開的污泥真空堆載聯合壓縮脫水裝置，這種產品在實際應用具有良好的效果，但加工要求過高，尤其是主軸，必須與圓形罐體要絕對同心，否則設備使用壽命將嚴重降低，且沖洗水量多大。本發明就是立足于上述設備的不足。

　　實用新型內容

　　本實用新型的目的旨在公開一種污泥絮凝物濃縮器，解決現有技術所存在的上述不足，提供一種污泥絮凝物濃縮器，本實用新型具有加工、安裝簡單的優點，可以解決現有污泥處理設施不能快速應對突發污染事件、不能實現移動式處理的缺點。

　　本實用新型的目的是通過以下技術方案實現的。

　　一種污泥絮凝物濃縮器，包括驅動電機、進料口、罐體、出水口、刮泥裝置、出料口、篩網、密封圈和沖洗水管，其特征在于：所述罐體為圓形罐體， 所述驅動電機置于所述罐體頂部，所述驅動電機的傳動軸穿過所述罐體頂壁并延伸至底部，所述傳動軸與置于所述罐體內部的所述刮泥裝置相連;所述篩網固定于所述傳動軸上，并置于所述刮泥裝置頂部，將所述罐體隔離為排水區和濃縮區，所述排水區位于罐體上部，所述濃縮區位于罐體下部;所述進料口置于所述濃縮區上端，所述出水口置于所述排水區底部;所述出料口置于所述罐體底部;所述篩網通過所述密封圈與所述罐體內部連接;所述沖洗水管置于所述排水區內，所述沖洗水管的沖洗水口垂直向下沖洗所述篩網。

　　作為本實用新型的優選方案，所述篩網與所述密封圈呈咬合狀連接。

　　作為本實用新型的優選方案，所述罐體上部和下部呈球面或圓錐形。

　　作為本實用新型的優選方案，所述刮泥裝置包括攪拌葉片和葉片支撐板。

　　作為本實用新型的優選方案，所述葉片支撐板始端連接于所述傳動軸上;所述攪拌葉片連接于所述葉片支撐板末端。

　　作為本實用新型的優選方案，所述葉片支撐板呈多組對稱分布于所述傳動軸上。

　　作為本實用新型的優選方案，所述攪拌葉片與所述罐體內壁間隙為0.1～1mm。

　　綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

　　1、本實用新型具有結構簡單，操作簡便，體積小，加工、安裝簡單的優點，可以解決現有污泥處理設施不能快速應對突發污染事件、不能實現移動式處理的缺點。

　　2、本實用新型采用攪拌葉片和罐體緊貼的設計，可以在混合絮凝過程中，同時將粘附于罐體內壁的污泥刮下，使之與絮凝劑發生反應，提高了污泥絮凝濃縮效率。

　　3、本實用新型通過在罐體內部設置沖洗水管，使用過程中可以對篩網進行沖洗去泥，避免了污垢在篩網上的聚集，降低了設備清洗維護的時間，提高了設備的使用效率。
