申請日2016.05.28

　　公開(公告)日2017.12.05

　　IPC分類號C02F1/50

　　摘要

　　本發明公開了一種用于污水處理過程中的投消毒粉設備，它包括下料斗(1)、用于存放消毒粉的儲料室(2)、電動機架(3)和電動機(4);其特征在于：所述的下料斗(1)通過螺栓與儲料室(2)固定連接，電動機架(3)固定安裝在儲料室(2)頂部，電動機(4)安裝在電動機架(3)上，電動機輸出軸連接有螺旋葉片(5);所述的電動機(4)連接外部定時控制器。通過本發明，大大降低了工人的工作強度，同時防止了卡粉現象的發生。

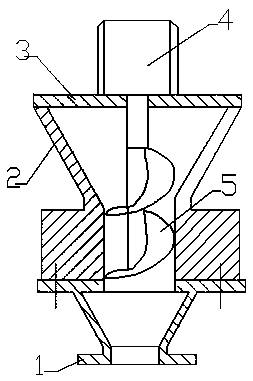

　　摘要附圖



　　權利要求書

　　1.一種用于污水處理過程中的投消毒粉設備，它包括下料斗(1)、用于存放消毒粉的儲料室(2)、電動機架(3)和電動機(4);其特征在于：所述的下料斗(1)通過螺栓與儲料室(2)固定連接，電動機架(3)固定安裝在儲料室(2)頂部，電動機(4)安裝在電動機架(3)上，電動機輸出軸連接有螺旋葉片(5);所述的電動機(4)連接外部定時控制器。

　　2.根據權利要求1所述的一種用于污水處理過程中的投消毒粉設備，其特征在于所述的電動機(4)軸線與螺旋葉片(5)保持同軸度。

　　說明書

　　用于污水處理過程中的投消毒粉設備

　　技術領域

　　本發明涉及投料裝置領域，尤其涉及一種用于污水處理過程中的投消毒粉設備。

　　背景技術

　　在污水消毒領域中常用的消毒材料為消毒粉，傳統的消毒粉的投料方式通過人為的方式直接向混料機中加料，不僅效率很低，而且消耗大量的人力、物力。

　　傳統的粉末投料機在投料過程中經常出現卡粉現象(粉末卡在投料機內，不再向下運動)，過去的解決的辦法是震動整個儲料室，通過震動的方式使粉末進入消毒室，設備的震動容易導致設備的疲勞失效，降低設備的使用壽命。

　　發明內容

　　本發明的目的是提供一種可以實現自動化操作，定時向消毒箱體投消毒粉的設備。

　　為實現以上目的，本發明采用的技術方案：一種用于污水處理過程中的投消毒粉設備，它包括下料斗(1)、用于存放消毒粉的儲料室(2)、電動機架(3)和電動機(4);其特征在于：所述的下料斗(1)通過螺栓與儲料室(2)固定連接，電動機架(3)固定安裝在儲料室(2)頂部，電動機(4)安裝在電動機架(3)上，電動機輸出軸連接有螺旋葉片(5);所述的電動機(4)連接外部定時控制器。

　　在較佳實施狀況下，所述的電動機(4)軸線與螺旋葉片(5)保持同軸度。

　　在較佳實施狀況下，所述的螺旋葉片(5)為右螺旋。

　　本發明的有益效果：由于本裝置設置了定時控制器，定時控制器通過設定的時間控制電動機的運動，實現了儲料斗在設定時間向消毒箱體投消毒粉;通過本裝置，大大降低了工人的工作強度，不需要操作人員時時刻刻守在消毒箱體旁邊。電動機輸出軸連接有螺旋葉片，螺旋葉片的轉動能夠帶動消毒粉投入消毒箱，從而防止卡粉現象的發生。
