申請日2016.05.05

　　公開(公告)日2016.09.21

　　IPC分類號C02F11/10; C02F103/10

　　摘要

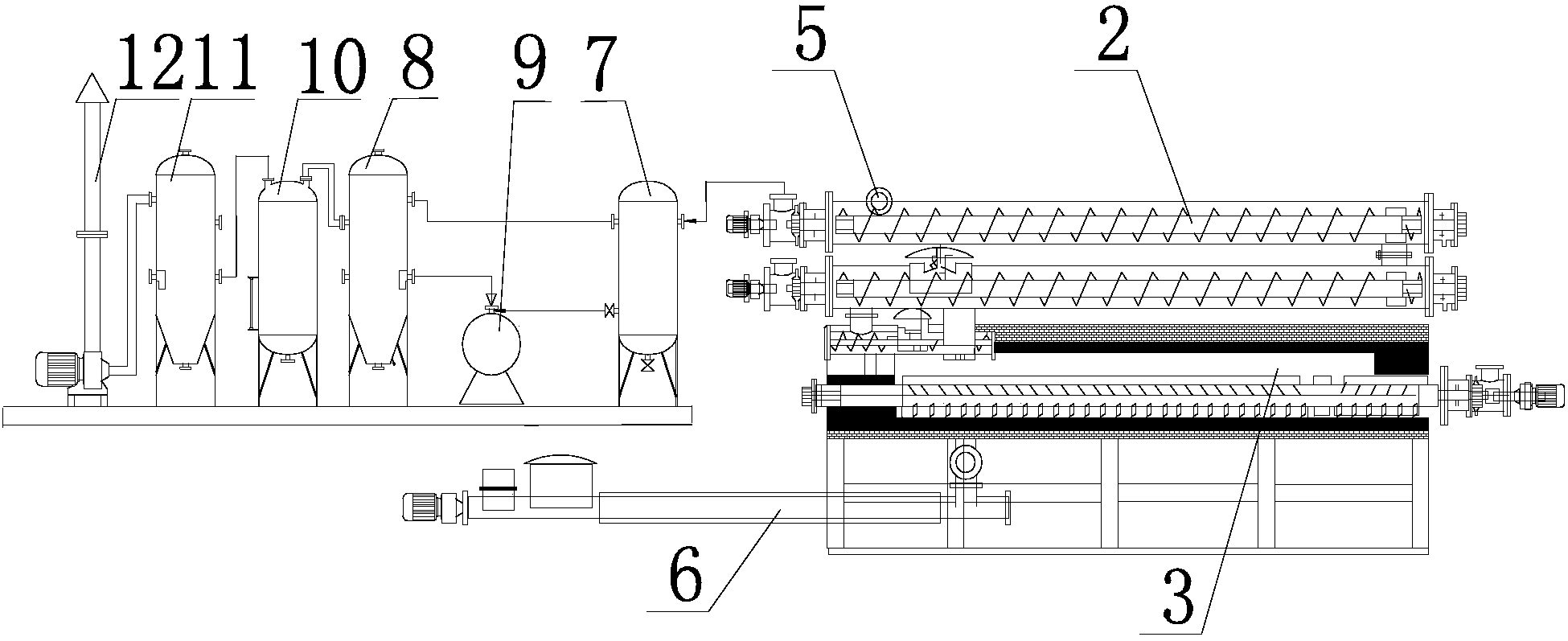

　　一種含油污泥無害化處理撬裝裝置。主要解決現有熱解分餾裝置處理效果差，移動不方便的問題。其特征在于：所述絞龍式送料器(1)出料口(5)與催化熱解裝置(2)進口相連通，送料器(1)下端有進料口(4);6個相通催化熱解裝置(2)內的螺旋式絞龍上連有電機，外有加熱絲，催化熱解裝置(2)出液口與分餾罐(7)相連通，2個首尾相連分餾裝置(3)內有翅片式絞龍及燃燒器，分餾裝置(3)出口的出渣器(6)外有冷卻套;分餾罐(7)依次與第一冷卻器(8)、接油罐(9)、第二冷卻器(10)、凈化器(11)及煙筒(12)相連通。該含油污泥無害化處理撬裝裝置具有處理效果好，移動方便的特點。

　　權利要求書

　　1.一種含油污泥無害化處理撬裝裝置，包括送料器(1)、催化熱解裝置(2)及分餾裝置(3)，其特征在于：所述送料器(1)為絞龍式，送料器(1)下端有進料口(4)，上端有出料口(5);所述催化熱解裝置(2)為6個，首尾相連通，催化熱解裝置(2)進口與送料器(1)出料口(5)相相連通，催化熱解裝置(2)內有螺旋式絞龍，絞龍與電機相連，外有加熱絲，催化熱解裝置(2)出液口與分餾罐(7)相連通;分餾裝置(3)為2個，首尾相連通，分餾裝置(3)內有翅片式絞龍，分餾裝置(3)上連接有燃燒器，分餾裝置(3)進口與催化熱解裝置(2)出口相連通，分餾裝置(3)出口連接有出渣器(6)，出渣器(6)外有冷卻套;分餾罐(7)上部與第一冷卻器(8)上部相連通，分餾罐(7)下部與接油罐(9)上端相連通，接油罐(9)上端與第一冷卻器(8)下部相連通，第一冷卻器(8)上部與第二冷卻器(10)上端相連通，第二冷卻器(10)上端與凈化器(11)下部相連通，凈化器(11)上部通過排氣機與煙筒(12)相連通。

　　說明書

　　含油污泥無害化處理撬裝裝置

　　技術領域

　　本實用新型涉及一種油田所用的含油污泥處理裝置，尤其是含油污泥無害化處理撬裝裝置。

　　背景技術

　　在油田生產過程中，產生大量含油污泥，油田含油污泥成分非常復雜。其油泥主要來源有鉆井和采油洗井等一些石油開采油泥。因此該類含油污泥在處理過程中難度很大。為了防止污染環境，需要用污泥處理裝置進行處理。而現有污泥處理裝置由于結構原因存在處理效果差的問題，不利于推廣應用。

　　發明內容

　　為了解決現有污泥處理裝置處理效果差的問題。本實用新型提供一種含油污泥無害化處理撬裝裝置。該含油污泥無害化處理撬裝裝置具有處理效果好特點。

　　本實用新型的技術方案是：該含油污泥無害化處理撬裝裝置包括送料器、催化熱解裝置及分餾裝置。所述送料器為絞龍式，送料器下端有進料口，上端有出料口;所述催化熱解裝置為6個，首尾相連通，催化熱解裝置進口與送料器出料口相相連通，催化熱解裝置內有螺旋式絞龍，絞龍與電機相連，外有加熱絲，催化熱解裝置出液口與分餾罐相連通;分餾裝置為2個，首尾相連通，分餾裝置內有翅片式絞龍，分餾裝置上連接有燃燒器，分餾裝置進口與催化熱解裝置出口相連通，分餾裝置出口連接有出渣器，出渣器外有冷卻套;分餾罐上部與第一冷卻器上部相連通，分餾罐下部與接油罐上端相連通，接油罐上端與第一冷卻器下部相連通，第一冷卻器上部與第二冷卻器上端相連通，第二冷卻器上端與凈化器下部相連通，凈化器上部通過排氣機與煙筒相連通。

　　本實用新型具有如下有益效果：該含油污泥無害化處理撬裝裝置由于采用所述送料器為絞龍式，送料器下端有進料口，上端有出料口;所述催化熱解裝置為6個，首尾相連通，催化熱解裝置進口與送料器出料口相相連通，催化熱解裝置內有螺旋式絞龍，絞龍與電機相連，外有加熱絲，催化熱解裝置出液口與分餾罐相連通;分餾裝置為2個，首尾相連通，分餾裝置內有翅片式絞龍，分餾裝置上連接有燃燒器，分餾裝置進口與催化熱解裝置出口相連通，分餾裝置出口連接有出渣器，出渣器外有冷卻套;分餾罐上部與第一冷卻器上部相連通，分餾罐下部與接油罐上端相連通，接油罐上端與第一冷卻器下部相連通，第一冷卻器上部與第二冷卻器上端相連通，第二冷卻器上端與凈化器下部相連通，凈化器上部通過排氣機與煙筒相連通的結構。因而提高處理效果。所以說該含油污泥無害化處理撬裝裝置具有處理效果好的特點。
