申請日2016.05.28

　　公開(公告)日2017.12.05

　　IPC分類號C02F9/02

　　摘要

　　本發明公開了一種改進的雨水處理回用裝置，主要用于凈化雨水并進行高效利用，屬于水質處理領域。一種改進的雨水處理回用裝置，包括格柵除污裝置，該格柵除污裝置一端設有進水口，另一端連接有攪拌裝置，所述攪拌裝置與平板膜微濾裝置連接，該平板膜微濾裝置末端設有出水口，所述平板膜微濾裝置與所述攪拌裝置之間設有回流管道，所述平板膜微濾裝置通過儲水箱進水管連接有儲水箱，該儲水箱通過回用水管連接出水口，所述儲水箱進水管上設有第一閥門，所述回用水管上設有第二閥門。本發明可以在雨季存儲處理的多余雨水，并在無雨季節使用儲水箱中存儲的雨水，從而高效地利用了雨水，節約了水資源。

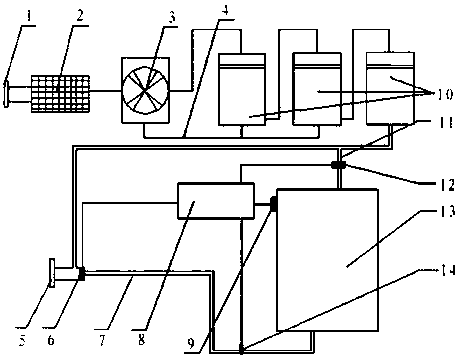

　　摘要附圖



　　權利要求書

　　1.一種改進的雨水處理回用裝置，包括格柵除污裝置，該格柵除污裝置一端設有進水口，另一端連接有攪拌裝置，所述攪拌裝置與平板膜微濾裝置連接，該平板膜微濾裝置末端設有出水口，所述平板膜微濾裝置與所述攪拌裝置之間設有回流管道，其特征在于，所述平板膜微濾裝置通過儲水箱進水管連接有儲水箱，該儲水箱通過回用水管連接出水口;所述儲水箱進水管上設有第一閥門;所述回用水管上設有第二閥門。

　　2.根據權利要求1所述的一種改進的雨水處理回用裝置，其特征在于，所述儲水箱設有液位感應裝置;所述出水口設有用水感應裝置;所述儲水箱還設有控制所述第一閥門和所述第二閥門啟閉的控制單元，該控制單元分別與所述液位感應裝置和用水感應裝置電連接。

　　說明書

　　一種改進的雨水處理回用裝置

　　技術領域

　　本發明屬于水質處理裝置領域，具體涉及一種能儲存處理雨水并進行高效利用的雨水處理回用改進裝置。

　　背景技術

　　隨著經濟的高速發展，水資源出現了嚴重的匱乏，這是因為我國用水的污染速度遠快于環境的自凈速度。據相關數據統計，我國人均水資源僅為世界人均水平的四分之一，水資源的短缺已經成為嚴重制約我國國民經濟發展的重要因素。

　　為樹立科學發展觀，建設節約型社會，采用科學的技術手段對污水進行回收利用是非常有效的方法，但是對于人們的日常生活來說，采用這些設備成本明顯太高。為改變這種狀況，人們開始對污染程度低得多的雨水進行處理從而回收利用。目前大多數雨水都是通過泄水道排到下水道，這造成水資源的極大浪費，而日常生活中綠化、灑掃、洗車、沖廁時所用水對于水質并不要求太高。通過對雨水的收集并回用不但可以緩解汛期下水道的排水壓力，而且也節約了自來水。

　　中國專利CN 202246303提供了一種一體化雨水回用裝置，該裝置包括格柵除污裝置，和與其連接的攪拌裝置，所述攪拌裝置與平板膜微濾裝置連接，該平板膜微濾裝置與所述攪拌裝置之間設有回流槽。該發明通過格柵除污裝置過濾掉較大的顆粒物，然后在攪拌裝置中添加混凝劑使水中的細小懸浮物和膠體物質凝結成較大的絮體，再通過平板膜微濾裝置進行多級過濾，最后得到滿足水質要求的雨水。

　　由于該裝置主要對雨季的雨水進行處理，因此如果在無雨季節時，此裝置也就不能派上用場，并且當雨量較大時，多余的雨水只能通過出水口的溢流管排出，不能進行儲存，造成了水資源的浪費，而到缺水的時候，卻沒有雨水可用。

　　發明內容

　　針對現有技術中存在的上述不足，本發明提供了一種能夠?qū)Χ嘤嗟挠晁�進行儲存并高效使用的雨水處理回用裝置。

　　為實現上述技術目的，本發明采用的技術方案如下：

　　一種改進的雨水處理回用裝置，包括格柵除污裝置，該格柵除污裝置一端設有進水口，另一端連接有攪拌裝置，所述攪拌裝置與平板膜微濾裝置連接，該平板膜微濾裝置末端設有出水口，所述平板膜微濾裝置與所述攪拌裝置之間設有回流管道，所述平板膜微濾裝置通過儲水箱進水管連接有儲水箱，該儲水箱通過回用水管連接出水口，所述儲水箱進水管上設置有第一閥門，所述回用水管上設有第二閥門。

　　基于上述技術方案的發明可以將平板膜微濾裝置處理后的多余雨水進行存儲，當需要用水時，則可以利用儲水箱中儲存的雨水，通過第一閥門和第二閥門的設置則可以有效控制雨水的儲存和使用。

　　優選地，所述儲水箱設有液位感應裝置，所述出水口設有用水感應裝置，所述儲水箱還設有控制所述第一閥門和所述第二閥門啟閉的控制單元，該控制單元分別與所述液位感應裝置和用水感應裝置電連接。通過液位感應裝置反饋到控制單元的信號，可以在存儲箱液位到達指定位置時，控制第一閥門關閉;相同地通過用水感應裝置反饋到控制單元的信號，可以在出水口需要用水時，控制第二閥門開啟，釋放儲存箱的雨水供使用，該優選方案可以實現儲水箱的自動化控制，能夠進一步提高水資源的利用率。

　　本使用新型通過儲水箱的設置，不但可以對多余的處理雨水進行存儲，在需要用水時，則可以利用儲水箱的雨水，并且通過控制單元智能地管理儲水箱中雨水的收集和釋放，高效地利用了水資源。
