申請日2016.05.05

　　公開(公告)日2016.11.23

　　IPC分類號B01D25/12

　　摘要

　　本實用新型涉及一種重金屬?gòu)U水處理壓濾機，其特征在于：包括機架、止推板、過濾框、過濾板、縱梁、壓緊板、油缸、烘干板和控制箱;所述過濾板的邊緣嵌入在過濾框內，過濾板呈凹槽狀;所述壓緊板呈凸起狀，與過濾板相配合并嵌入在過濾板的凹槽內，過濾板與壓緊板之間設置有濾布;過濾板與壓緊板之間采用的是凹凸型結構，使得濾餅全部位于過濾板中，放置濾餅在擠壓的過程中防止向外滲漏，提高了壓濾機的密封性，壓濾效果更好;采用的烘干板在壓濾過程中對壓濾的環境進行升溫，對壓濾餅進行烘干，使得濾餅的水含量低于2.5%，提高了壓濾機的壓濾效率。

　　權利要求書

　　1. 一種重金屬廢水處理壓濾機，其特征在于：包括機架、止推板、過濾框、過濾板、縱梁、壓緊板、油缸、烘干板和控制箱;所述過濾板的邊緣嵌入在過濾框內，過濾板呈凹槽狀;所述壓緊板呈凸起狀，與過濾板相配合并嵌入在過濾板的凹槽內，過濾板與壓緊板之間設置有濾布;

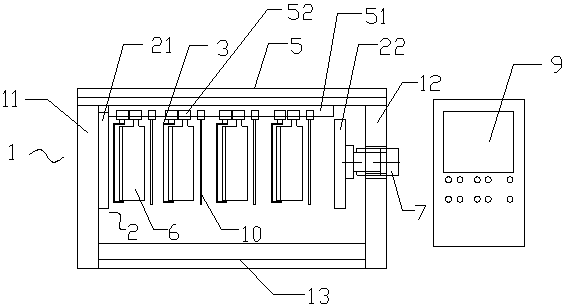

　　所述機架包括機架a和機架b，分別豎直設置在壓濾機的兩端，機架a和機架b的頂端通過縱梁相連，縱梁上設置有導軌，過濾框的頂端通過滑塊連接在導軌上，過濾框沿著導軌的鋪設方向移動;

　　所述止推板與機架平行，位于機架的內側壁，止推板共有一對，其中一個止推板a固定在一側的機架a上，止推板b與油缸相連，油缸垂直于機架b并穿過機架b推動止推板在水平方向上移動;

　　所述烘干板具有一對分別置于縱梁的兩側，且烘干板與縱梁平行，烘干板與控制箱相連。

　　2.根據權利要求1所述的一種重金屬?gòu)U水處理壓濾機，其特征在于：所述過濾板與壓緊板相互配合呈壓緊機構，兩相鄰的壓緊機構之間設置有隔板，隔板的頂端通過滑塊連接在縱梁的導軌上，并沿著導軌的延伸方向移動。

　　3.根據權利要求1所述的一種重金屬?gòu)U水處理壓濾機，其特征在于：所述機架a與機架b之間鋪設有一濾液槽，將分離出的液體導出濾液機。

　　說明書

　　一種重金屬?gòu)U水處理壓濾機

　　技術領域

　　本實用新型涉及過濾技術的設備領域，尤其涉及一種重金屬?gòu)U水處理壓濾機。

　　背景技術

　　壓濾機是一種低耗能、高效率間接性的加壓過濾設備，用于各種懸浮液中的固體與液相進行分離的一種裝置;它是依靠壓緊板與過濾板直接的配合，將置于其中的重金屬污水漿料包在濾布中，通過濾布來達到將固體與液相分離的目的，因其過濾過濾面積大和效率高的特點而被廣泛的使用，現有的壓濾機主要包括機架、橫梁、止推板、帶壓緊板的油壓裝置以及多個濾板、濾框和濾布。這種結構的壓濾機存在下列不足：密封性能差，漿液容易從濾板與濾框和濾布之間縫隙之間漏出，這些地方的泄漏漿液會進入下方的收集槽內，而降低過濾效果，且傳統的壓濾機沒有烘干裝置，導致濾餅中含有的水分較高，濾餅仍然呈膏狀，難以清理，不利于從過濾機上卸下和運輸。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種重金屬?gòu)U水處理壓濾機，能夠是濾餅中的含水量小于2.5%，提高金屬?gòu)U水處理污水壓濾機的壓濾效率,解決了傳統壓濾機濾餅中水分含量較高且濾餅呈膏狀的情況。

　　為解決上述技術問題，本實用新型的技術方案為：一種重金屬?gòu)U水處理壓濾機，其創新點在于：包括機架、止推板、過濾框、過濾板、縱梁、壓緊板、油缸、烘干板和控制箱;所述過濾板的邊緣嵌入在過濾框內，過濾板呈凹槽狀;所述壓緊板呈凸起狀，與過濾板相配合并嵌入在過濾板的凹槽內，過濾板與壓緊板之間設置有濾布;

　　所述機架包括機架a和機架b，分別豎直設置在壓濾機的兩端，機架a和機架b的頂端通過縱梁相連，縱梁上設置有導軌，過濾框的頂端通過滑塊連接在導軌上，過濾框沿著導軌的鋪設方向移動;

　　所述止推板與機架平行，位于機架的內側壁，止推板共有一對，其中一個止推板a固定在一側的機架a上，止推板b與油缸相連，油缸垂直于機架b并穿過機架b推動止推板在水平方向上移動;

　　所述烘干板具有一對分別置于縱梁的兩側，且烘干板與縱梁平行，烘干板與控制箱相連。

　　進一步的，所述過濾板與壓緊板相互配合呈壓緊機構，兩相鄰的壓緊機構之間設置有隔板，隔板的頂端通過滑塊連接在縱梁的導軌上，并沿著導軌的延伸方向移動。

　　進一步的，所述機架a與機架b之間鋪設有一濾液槽，將分離出的液體導出濾液機。

　　本實用新型的優點在于：過濾板與壓緊板之間采用的是凹凸型結構，使得濾餅全部位于過濾板中，放置濾餅在擠壓的過程中防止向外滲漏，提高了壓濾機的密封性，壓濾效果更好;

　　采用的烘干板在壓濾過程中對壓濾的環境進行升溫，對壓濾餅進行烘干，使得濾餅的水含量低于2.5%，提高了壓濾機的壓濾效率，改善了原來的壓濾機濾餅為膏狀難以清理的情況。
