申請日2016.05.12

　　公開(公告)日2016.07.20

　　IPC分類號C02F1/46

　　摘要

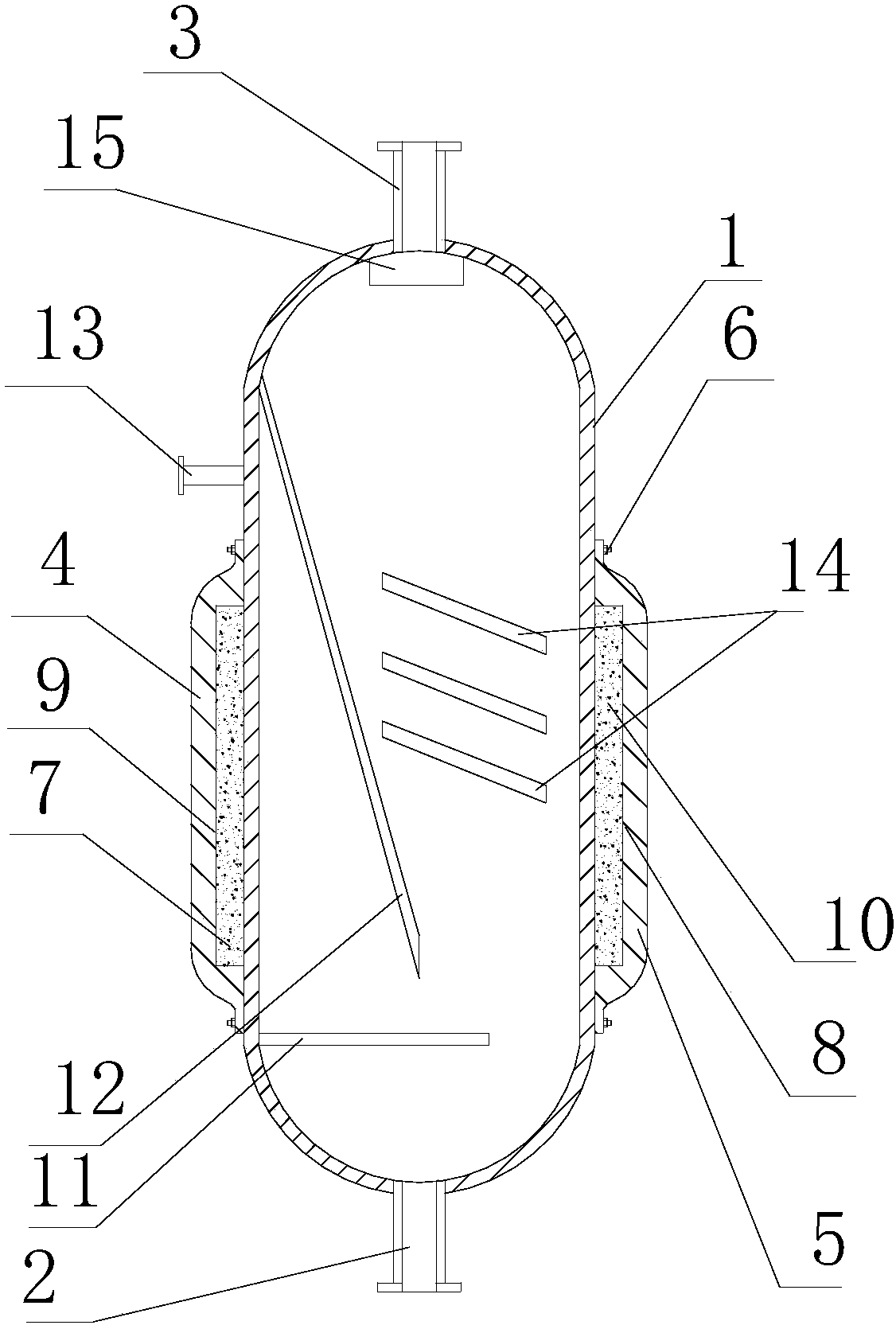

　　一種污水金屬陽離子分離裝置，包括腔體1、進水管2、陰離子排水管3和陽離子排水管13，腔體1底部連接進水管2，腔體1頂部連接陰離子排水管3，腔體1一側連接陽離子排水管13，腔體1外部在陽離子排水管13一側通過螺栓6連接陰極蓋板4，腔體1外部在陰極蓋板4對應的一側通過螺栓6連接陽極蓋板5，陰極蓋板4和陽極蓋板5與腔體1之間分別設有陰極板室7和陽極板室8，陰極板室7和陽極板室8內分別設有陰極板9和陽極板10。本發明的有益效果是：結構簡單，使用方便，陰陽電機之間形成電場，將完成金屬陽離子的分離，使用成本較低，分離效果好，工作效率高，易于推廣。

　　權利要求書

　　1.一種污水金屬陽離子分離裝置，包括腔體1、進水管2、陰離子排水管3和陽離子排水管13，所述腔體1底部連接進水管2，所述腔體1頂部連接陰離子排水管3，所述腔體1一側連接陽離子排水管13，其特征在于：所述腔體1外部在陽離子排水管13一側通過螺栓6連接陰極蓋板4，所述腔體1外部在陰極蓋板4對應的一側通過螺栓6連接陽極蓋板5，所述陰極蓋板4和陽極蓋板5與腔體1之間分別設有陰極板室7和陽極板室8，所述陰極板室7和陽極板室8內分別設有陰極板9和陽極板10。

　　2.根據權利要求1所述的一種污水金屬陽離子分離裝置，其特征在于：所述腔體1內部在腔體1與陽離子排水管13連接處上方連接離子交換膜12頂端，所述離子交換膜12傾斜放置且底部不與腔體1連接。

　　3.根據權利要求1或2所述的一種污水金屬陽離子分離裝置，其特征在于：所述腔體1底部在與進水管2連接處上方設有導流板11。

　　4.根據權利要求1或2所述的一種污水金屬陽離子分離裝置，其特征在于：所述腔體1內部在離子交換膜12與陽極板10一側腔體1內壁之間設有緩流板14。

　　5.根據權利要求1所述的一種污水金屬陽離子分離裝置，其特征在于：所述腔體1頂部與陰離子排水管3連接處設有單向閥15。

　　說明書

　　一種污水金屬陽離子分離裝置

　　技術領域

　　本發明涉及一種污水金屬陽離子分離裝置。

　　背景技術

　　水是人類賴以生存和發展的物質基礎，維系著整個社會的進步。據聯合國最近一份報告指出，世界上超過1/5人口的地區處于中等或高度供水緊張狀態。中國水資源總量居世界第6位.但人均水量約為世界人均水量的1/4，是水資源嚴重不足的國家之一，預計到2010年總?cè)笨趯⑦_(dá)到1140億t[1]。近年來隨著工業生產和城市現代化水平發展.廢水大量排放，水源中重金屬積累加劇，重金屬污染嚴重，因此重金屬廢水的治理受到國內外科研工作者的高度重視。

　　重金屬廢水主要來自礦山坑內排水，選礦廠尾礦排水，廢石場淋浸水，有色金屬冶煉廠除塵排水，有色金屬加工廠酸洗水.電鍍廠鍍件洗滌水，鋼鐵廠酸洗排水，以及電解、農藥、醫藥、油漆、顏料等工業廢水。近年來，隨著工業發展和人類自身活動的增加。大量含有重金屬污染物的工業廢水和城市生活污水排入到江河湖泊。

　　重金屬廢水污染具有毒效長。生物不可降解的特點，可通過食物鏈作用進入人體，并在人體內累積。從而導致各種疾病和機能紊亂。最終對人體健康造成嚴重?fù)p害。其中主要金屬污染源有Cu、Zn、Hg、Ni、Cd、Pb和Cr等。日本水俁灣由汞中毒造成的“水俁病”，神通川流域由鎘引起的“痛痛病”，就是重金屬污染給人體健康帶來損害的典型事例�？梢�，對含重金屬廢水的治理刻不容緩。傳統的重金屬污水處理裝置使用成本較高，并且處理效果不好，不能滿足現代人們的要求，因此急需一種改進的技術來解決上述技術缺陷。

　　發明內容

　　本發明提供了一種污水金屬陽離子分離裝置。

　　本發明針對上述技術缺陷所提出的技術方案是：

　　一種污水金屬陽離子分離裝置，包括腔體1、進水管2、陰離子排水管3和陽離子排水管13，所述腔體1底部連接進水管2，所述腔體1頂部連接陰離子排水管3，所述腔體1一側連接陽離子排水管13，所述腔體1外部在陽離子排水管13一側通過螺栓6連接陰極蓋板4，所述腔體1外部在陰極蓋板4對應的一側通過螺栓6連接陽極蓋板5，所述陰極蓋板4和陽極蓋板5與腔體1之間分別設有陰極板室7和陽極板室8，所述陰極板室7和陽極板室8內分別設有陰極板9和陽極板10。

　　所述腔體1內部在腔體1與陽離子排水管13連接處上方連接離子交換膜12頂端，所述離子交換膜12傾斜放置且底部不與腔體1連接。

　　所述腔體1底部在與進水管2連接處上方設有導流板11。

　　所述腔體1內部在離子交換膜12與陽極板10一側腔體1內壁之間設有緩流板14。

　　所述腔體1頂部與陰離子排水管3連接處設有單向閥15。

　　本發明的有益效果是：結構簡單，使用方便，陰陽電機之間形成電場，將完成金屬陽離子的分離，使用成本較低，分離效果好，工作效率高，易于推廣。
