申請日2016.04.29

　　公開(公告)日2016.08.17

　　IPC分類號H01H35/26

　　摘要

　　本發明公開的洗衣機水處理器的水流開關，包括殼體，所述殼體的端部設有接口，殼體內部設有葉輪，所述葉輪包括轉軸，轉軸沿水流的流動方向設置，在轉軸上均布有若干葉片，葉片上設有磁鐵，在殼體上還設有磁感應裝置，殼體內側具有附著層。本發明結構簡單，使用方便，成本低廉，長期使用不易磨損堵塞。

　　權利要求書

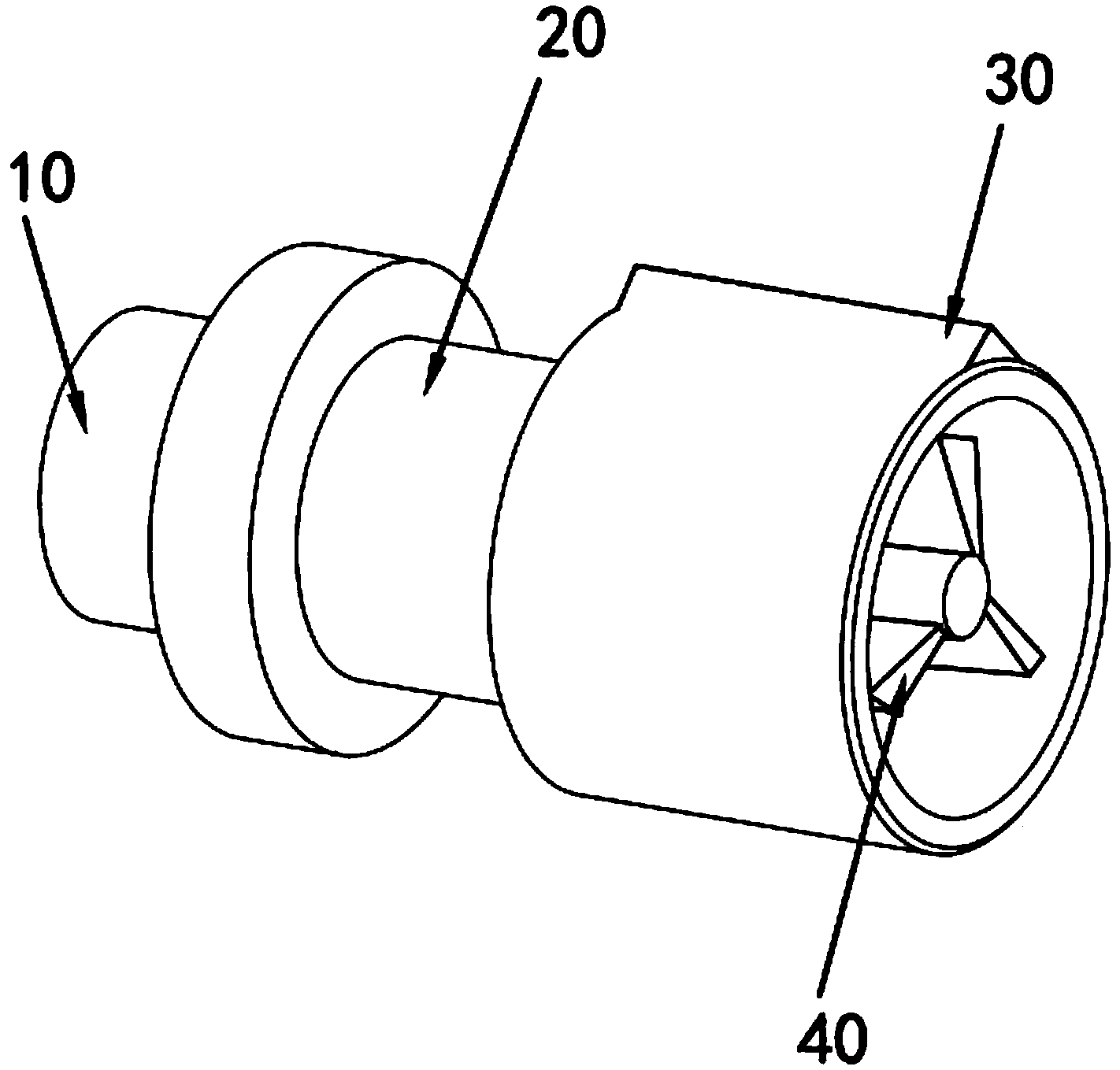

　　1.洗衣機水處理器的水流開關，包括殼體，所述殼體的端部設有接口，其特征在于，所述的殼體內部設有葉輪，所述葉輪包括轉軸，所述的轉軸沿水流的流動方向設置，在轉軸上均布有若干葉片，所述的葉片上設有磁鐵，在殼體上還設有磁感應裝置，所述殼體內側具有附著層。

　　2.根據權利要求1所述的水流開關，其特征在于，所述的外殼上一體成型一凸起，所述的凸起呈條形，凸起沿殼體的軸向設置，凸起內部設有安裝孔，所述的磁感應裝置設置在該安裝孔內。

　　3.根據權利要求1所述的水流開關，其特征在于，所述的殼體內固定設置有安裝架，所述的安裝架由三根支架構成，所述的三根支架相互之間呈120°設置，在三根支架的相交位置處設置有安裝座，所述的葉輪活動聯接在該安裝座上。

　　4.根據權利要求4所述的水流開關，其特征在于，所述的支架正對水流方向一面設有錐形面。

　　5.根據權利要求1、2、3或4所述的水流開關，其特征在于，在殼體的外部還設有凹槽。

　　6.根據權利要求1所述的水流開關，其特征在于，所述殼體內側的附著層中具有半裸露于附著層上的硅橡膠層包覆的芯部為多孔硅膠的過濾顆粒，所述過濾顆粒在附著層上的裸露部分為過濾顆�？傮w積的1/4-1/3，所述過濾顆粒的硅橡膠層的外表面上還嵌有高白石英砂顆粒，過濾顆粒中硅橡膠層的平均厚度占該過濾顆粒半徑的1/3-1/2，多孔硅膠在過濾顆粒中為破碎的不規則顆粒形態且在過濾顆粒中成分散狀。

　　7.根據權利要求6所述的水流開關，其特征在于，所述過濾顆粒在附著層上的裸露部分的具有流線型結構，且過濾顆粒在逆水端的表面弧度大于順?biāo)�端的表面弧度�?/P>

　　8.根據權利要求6所述的水流開關，其特征在于，所述每一個過濾顆粒的外表面嵌有3-6顆高白石英砂顆粒。

　　9.根據權利要求6或8所述的水流開關，其特征在于，所述高白石英砂顆粒與其所在的過濾顆粒表面保持圓滑過渡。

　　說明書

　　洗衣機水處理器的水流開關

　　技術領域

　　本發明涉及一種水流開關，尤其涉及一種洗衣機水處理器的水流開關。

　　背景技術

　　洗衣機水處理器是一種新興的家庭用具，主要用于對清洗衣物的水進行處理，在水中融入臭氧、銀離子，使水本身具有除污、殺菌的功能，從而使得洗衣更加健康環保。洗衣機水處理器內的水處理裝置由主控板程序自動控制，并在洗衣機水處理器的進水口出設置一個水流感應開關，當水流流入洗衣機水處理器時，水流感應開關將水流信號轉化為電信號發生到主控板。

　　現有的水流感應開關多采用重力式的，重力式的水流感應開關在進水口處設置一個擋環，用磁性材料制成的滾珠封住擋環的開口，當水流進入時，水流的推力推動滾珠發生位移，使得外部的感應裝置感應到滾珠的位置變化，產生信號。該種水流感應開關，由于滾珠采用磁性材料制成，會吸附水中的鐵屑，使得滾珠的外部形狀發生一些變化，容易發生卡住的情況，使用壽命短，影響洗衣機水處理器的正常使用。需要設計一種結構簡單，感應效果好，使用壽命長的水流感應開關。

　　發明內容

　　本發明要解決的技術問題是:提供一種洗衣機水處理器的水流開關，該水流開關結構簡單，感應效果好，使用壽命長。

　　為了解決所述技術問題，本發明的技術方案：一種洗衣機水處理器的水流開關，包括殼體，所述殼體的端部設有接口，其特征在于，所述的殼體內部設有葉輪，所述葉輪包括轉軸，所述的轉軸沿水流的流動方向設置，在轉軸上均布有若干葉片，所述的葉片上設有磁鐵，在殼體上還設有磁感應裝置，殼體內側具有附著層。

　　作為優選，所述的外殼上一體成型一凸起，所述的凸起呈條形，凸起沿殼體的軸向設置，凸起內部設有安裝孔，所述的磁感應裝置設置在該安裝孔內。

　　作為優選，所述的殼體內固定設置有安裝架，所述的安裝架由三根支架構成，所述的三根支架相互之間呈120°設置，在三根支架的相交位置處設置有安裝座，所述的葉輪活動聯接在該安裝座上。

　　作為優選，所述的支架正對水流方向一面設有錐形面。

　　作為優選，在殼體的外部還設有凹槽。

　　作為優選，所述殼體內側的附著層中具有半裸露于附著層上的硅橡膠層包覆的芯部為多孔硅膠的過濾顆粒，所述過濾顆粒在附著層上的裸露部分為過濾顆�？傮w積的1/4-1/3，所述過濾顆粒的硅橡膠層的外表面上還嵌有高白石英砂顆粒，過濾顆粒中硅橡膠層的平均厚度占該過濾顆粒半徑的1/3-1/2，多孔硅膠在過濾顆粒中為破碎的不規則顆粒形態且在過濾顆粒中成分散狀。本方案通過采用硅橡膠與多孔硅膠復合過濾吸附方案，以平抑多孔硅膠的使用成本，同時借助硅橡膠的表面性能提升顆粒的吸附性能，同時采用硅橡膠對多孔硅膠進行包覆的形態，實現對多孔硅膠進行保護，以防止在使用過程中因微細顆粒溢出而損傷器壁及周邊設備，這里具有多孔微孔結構的硅橡膠具有良好的防護作用，同時還可以防止多孔硅膠的微細成份泄露而造成污染，并且便于實現再生和重復利用，降低應用和循環成本。在節流顆粒的硅橡膠層的外表面上鑲嵌半裸露的高白石英砂顆粒，不僅可以增強節流顆粒間的咬合能力，同時還通過石英砂顆粒輔助地判斷節流顆粒的受污染程度，以確定是否需要進行更換維護，便于檢查，降低維護成本，提升設備的安全衛生性能。

　　作為優選，所述過濾顆粒在附著層上的裸露部分的具有流線型結構，且過濾顆粒在逆水端的表面弧度大于順?biāo)�端的表面弧度。本方案通過設置節流顆粒露出附著層的部分具有流線型外形結構，從而降低節流顆粒對流體的阻礙，同時可以調節管內流體的流動，避免出現渦流或者湍流而干擾感應開關，提高精確性和穩定性。

　　作為優選，所述每一個過濾顆粒的外表面嵌有3-6顆高白石英砂顆粒�？刂聘甙资�英砂在節流顆粒上的鑲嵌數量，有利于控制生產的成本，同時能夠調整節流顆粒的質量密度，而提高裝填性能，和殼體部分的整體質量和重心分布控制需要，提高產品對不同應用要求的適應性。

　　作為優選，所述高白石英砂顆粒與其所在的過濾顆粒表面保持圓滑過渡。

　　本發明具有以下優點：1、采用葉輪式的結構來代替滾珠的設計，不會發生卡殼的情況，使用壽命長;2、采用安裝架來安裝葉輪，安裝固定效果好，對水流的流量影響小;3、在安裝架支架正對水流流向的一面采用錐形設計，減小了水流對支架的沖擊力，使得安裝架的受力更科學。
