申請日2016.05.27

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/14; E02F5/28; E02F9/06

　　摘要

　　本實用新型公開了一種清理河道污泥的船用裝置，包括船體，船體的一端設置有固定拉鉤，船體的另一端設置有掛孔，船體上設置有控制室、絮凝劑存放箱和噴灑管道，船體的中部設置有污泥存放箱，污泥存放箱的底端設置有一號液壓伸縮柱和二號液壓柱，污泥存放箱的底部設置有過濾網，污泥存放箱上設置有污泥輸送管道接口和排水軌道，排水軌道上設置有滑塊，船體的底部設置有轉動輪，船體內設置有電動機和液壓泵，船體的邊側設置有固定桿連接孔，船體的尾端設置有斜坡，絮凝劑存放箱內設置有電泵。該種清理河道污泥的船用裝置，大大增加了盛放面積，使打撈船能夠持續工作，提高了清理效率，減少處理時間，節約資源，減少成本。

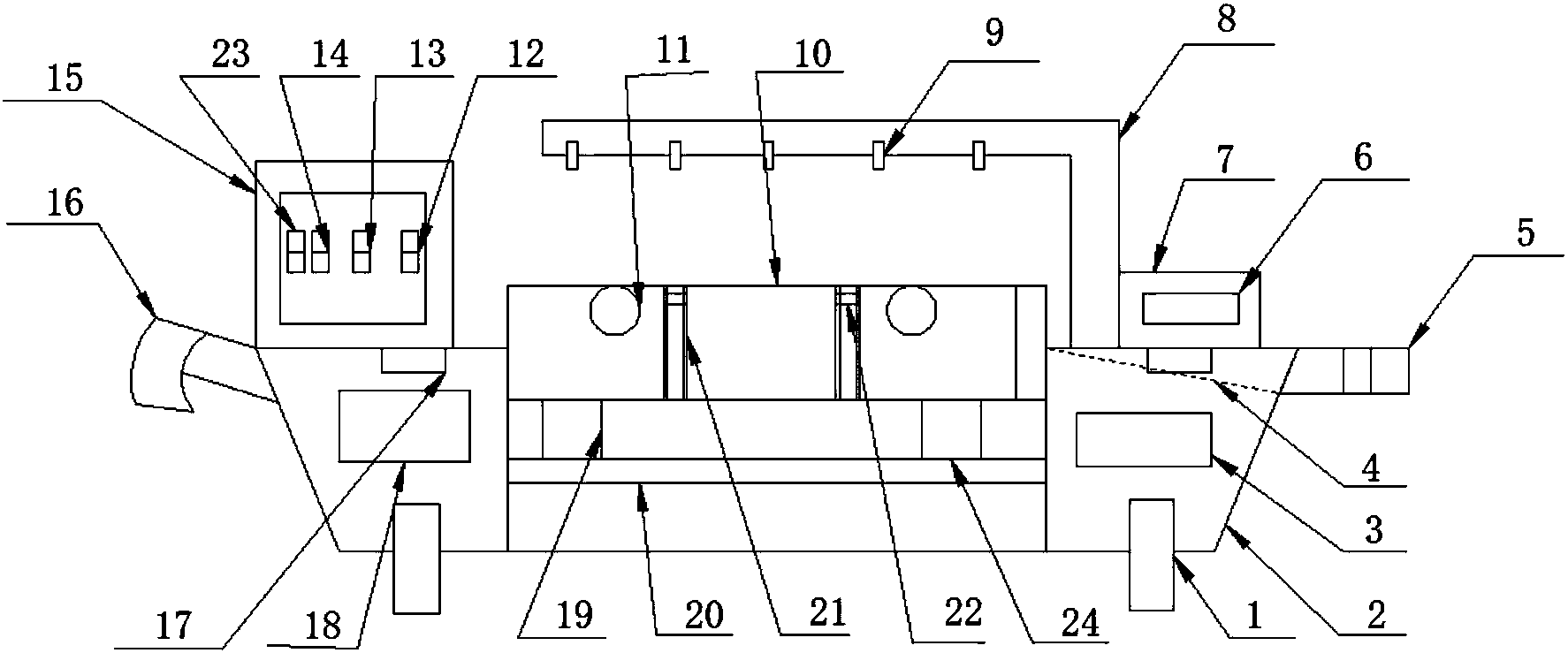

　　摘要附圖



　　權利要求書

　　1.一種清理河道污泥的船用裝置，包括船體(2)，其特征在于，所述船體(2)的一端設置有固定拉鉤(16)，所述船體(2)的另一端設置有掛孔(5)，所述船體(2)上設置有控制室(15)、絮凝劑存放箱(7)和噴灑管道(8)，所述船體(2)的中部設置有污泥存放箱(10)，所述污泥存放箱(10)的底端設置有一號液壓伸縮柱(19)和二號液壓柱(24)，所述污泥存放箱(10)的底部設置有過濾網(20)，所述污泥存放箱(10)上設置有污泥輸送管道接口(11)和排水軌道(21)，所述排水軌道(21)上設置有滑塊(22)，所述船體(2)的底部設置有轉動輪(1)，所述船體(2)內設置有電動機(18)和液壓泵(3)，所述船體(2)的邊側設置有固定桿連接孔(17)，所述船體(2)的尾端設置有斜坡(4)，所述絮凝劑存放箱(7)內設置有電泵(6)。

　　2.根據權利要求1所述的一種清理河道污泥的船用裝置，其特征在于，所述控制室(15)內設置有一號液壓伸縮柱開關(12)、二號液壓伸縮柱開關(13)、電動機啟動開關(14)和電泵工作開關(23)。

　　3.根據權利要求1所述的一種清理河道污泥的船用裝置，其特征在于，所述噴灑管道(8)的底部設置有噴頭(9)。

　　4.根據權利要求1所述的一種清理河道污泥的船用裝置，其特征在于，所述一號液壓伸縮柱(19)的伸縮高度大于所述二號液壓柱(24)的伸縮高度。

　　說明書

　　一種清理河道污泥的船用裝置

　　技術領域

　　本實用新型涉及一種船用裝置，特別涉及一種清理河道污泥的船用裝置。

　　背景技術

　　江河河道淤積已日益影響到防洪、排澇、灌溉、供水、通航等各項功能的正常發揮，為了恢復河道正常功能，促進經濟社會的持續發展，進行河道清淤疏浚工程。使河道通過治理變深、變寬，河水變清，群眾的生產條件和居住環境得到明顯改善，達到“水清、河暢、岸綠，景美”的目標。而目前對江河河道進行清淤的方式多采用清淤船，清淤船進行清淤無需關閉河道水閘即可進行清理，保持船只的正常通行和河內的生態系統。現有的清淤船結構復雜，生產成本高，因船體本身的面積有限，在清理污泥的過程中，污泥很容易就會裝滿，需要船只來回的托運，這使得污泥的處理效率低下，處理時間長，耗費資源，增加成本，不能夠快速的對河道進行處理，影響河道的運行。

　　實用新型內容

　　本實用新型要解決的技術問題是克服現有污泥處理船只，污泥的處理效率低下，處理時間長，耗費資源，增加成本，不能夠快速的對河道進行處理，影響河道的運行的缺陷，提供一種清理河道污泥的船用裝置，從而解決上述問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型一種清理河道污泥的船用裝置，包括船體，所述船體的一端設置有固定拉鉤，所述船體的另一端設置有掛孔，所述船體上設置有控制室、絮凝劑存放箱和噴灑管道，所述船體的中部設置有污泥存放箱，所述污泥存放箱的底端設置有一號液壓伸縮柱和二號液壓柱，所述污泥存放箱的底部設置有過濾網，所述污泥存放箱上設置有污泥輸送管道接口和排水軌道，所述排水軌道上設置有滑塊，所述船體的底部設置有轉動輪，所述船體內設置有電動機和液壓泵，所述船體的邊側設置有固定桿連接孔，所述船體的尾端設置有斜坡，所述絮凝劑存放箱內設置有電泵。

　　作為本實用新型的一種優選技術方案，所述控制室內設置有一號液壓伸縮柱開關、二號液壓伸縮柱開關、電動機啟動開關和電泵工作開關。

　　作為本實用新型的一種優選技術方案，所述噴灑管道的底部設置有噴頭。

　　作為本實用新型的一種優選技術方案，所述一號液壓伸縮柱的伸縮高度大于所述二號液壓柱的伸縮高度。

　　與現有技術相比，本實用新型的有益效果是：該種清理河道污泥的船用裝置，通過設置的電泵，能夠為污泥增加絮凝劑，提高污泥的干化程度，析出水分，減輕船體的重量，便于放置更多的污泥，通過設置的排水軌道，能夠放出污泥中的水分，通過設置的液壓泵和液壓伸縮柱，能夠自動升高污泥存放箱，通過斜坡，將污泥快速的排除船身，放置在指定位置上，使污泥得到處理，通過設置的掛孔和固定拉鉤，能夠?qū)⒋�體兩兩相連接，以便放置更多的污泥，通過設置的固定桿連接孔，能夠與打撈船相連接，通過污泥輸送管道接口，使打撈船上的污泥排入該種船體內，大大增加了盛放面積，使打撈船能夠持續工作，只需更換船體即可，能夠提高清理效率，減少處理時間，節約資源，減少成本。
