申請日2016.05.27

　　公開(公告)日2016.10.12

　　IPC分類號C05F7/00; C05F17/02

　　摘要

　　本實用新型公開了一種污泥好氧堆肥裝置，包括殼體(1)，其特征在于：所述殼體(1)內設有隔板(3)，隔板(3)上設有通氣孔A(4)，所述隔板(3)將殼體(1)內腔分隔為堆肥室(14)和進氣室(9)，所述堆肥室(14)內設有至少一組攪拌機構，進氣室(9)上設有進氣口(11)，所述攪拌機構包含轉軸(7)和設在轉軸(7)表面的攪拌板(2)，所述轉軸(7)和攪拌板(2)均為中空狀，且攪拌板(2)和/或轉軸(7)上設有通氣孔B(13)。與現有技術相比，本實用新型具有結構簡單，操作方便，氧氣供給充足，攪拌充分，環保節能等特點，同時可解決冬季氣溫過低，反應器不易啟動，難于發酵等問題。

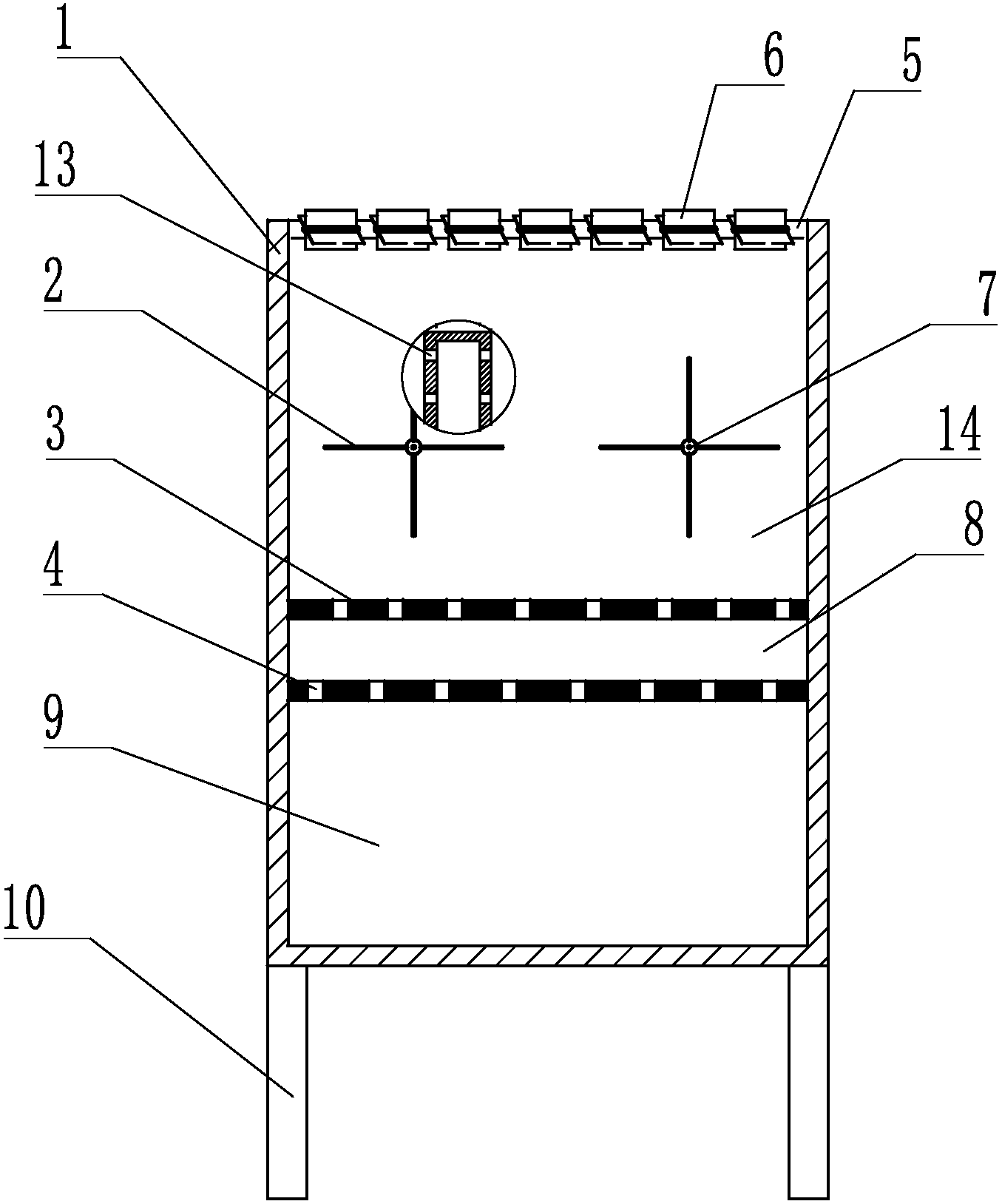

　　摘要附圖



　　權利要求書

　　1.一種污泥好氧堆肥裝置，包括殼體(1)，其特征在于：所述殼體(1)內設有隔板(3)，隔板(3)上設有通氣孔A(4)，所述隔板(3)將殼體(1)內腔分隔為堆肥室(14)和進氣室(9)，所述堆肥室(14)內設有至少一組攪拌機構，進氣室(9)上設有進氣口(11)，所述攪拌機構包含轉軸(7)和設在轉軸(7)表面的攪拌板(2)，所述轉軸(7)和攪拌板(2)均為中空狀，且攪拌板(2)和/或轉軸(7)上設有通氣孔B(13)。

　　2.根據權利要求1所述的污泥好氧堆肥裝置，其特征在于：攪拌板(2)為直板、斷續的螺旋狀或連續的螺旋狀中的至少一種。

　　3.根據權利要求1或2所述的污泥好氧堆肥裝置，其特征在于：設有兩組隔板(3)，隔板(3)與隔板(3)形成中空夾層(8)。

　　4.根據權利要求1或2所述的污泥好氧堆肥裝置，其特征在于：攪拌板(2)設有外壁和內壁，即外壁和內壁形成中空層，外壁和內壁上均設有通氣孔B(13)。

　　5.根據權利要求3所述的污泥好氧堆肥裝置，其特征在于：攪拌板(2)設有外壁和內壁，即外壁和內壁形成中空層，外壁和內壁上均設有通氣孔B(13)。

　　6.根據權利要求1或2所述的污泥好氧堆肥裝置，其特征在于：堆肥室(14)設有開口，開口處設有上蓋(5)，所述上蓋(5)是有多個可翻轉的翻板(6)組成。

　　7.根據權利要求3所述的污泥好氧堆肥裝置，其特征在于：堆肥室(14)設有開口，開口處設有上蓋(5)，所述上蓋(5)是有多個可翻轉的翻板(6)組成。

　　8.根據權利要求1或2所述的污泥好氧堆肥裝置，其特征在于：設有2～5組攪拌機構，均布在堆肥室(14)。

　　9.根據權利要求3所述的污泥好氧堆肥裝置，其特征在于：設有2～5組攪拌機構，均布在堆肥室(14)。

　　說明書

　　一種污泥好氧堆肥裝置

　　技術領域

　　本實用新型涉及一種污泥好氧堆肥裝置，屬于堆肥技術領域。

　　背景技術

　　隨著我國城市化的發展，污水的排放量越來越大，從而也導致城市污泥越來越多，污泥是污水處理后的產物，是一種由有機殘片、細菌、菌體、無機顆粒、膠體等組成的極其復雜的非均質體。原有污泥的處理方法有焚燒，掩埋，填海等，這樣不僅污染生活環境，在一定程度上也造成了資源的浪費。

　　堆肥一般分為好氧堆肥和厭氧堆肥。好氧堆肥是在有氧條件下，好氧菌對廢物進行吸收、氧化、分解，微生物通過自身的生命活動，把一部分被吸收的有機物氧化成簡單的無機物，同時釋放出可供微生物生長活動所需的能量，而另一部分有機物則被合成新的細胞質，使微生物不斷生長繁殖，產生出更多生物體的過程。堆肥化的產物可以作為肥料或者土壤改良劑，研究表明污泥堆肥對于土壤的改善，農作物的生長都有積極地作用。

　　隨著人們對堆肥化的了解加深，出現了很多種堆肥裝置，但是目前的堆肥裝置大多利用單一污泥，采用自然通風人工攪拌，攪拌裝置比較單一，攪拌時氧氣接觸不足，發酵效果不佳，對堆肥結果具有一定的影響。另外由于冬季氣溫較低，現有的堆肥反應器不易啟動，微生物活性較低，需要專門的加熱設備進行外加熱，能耗較高。因此，一種通風效果良好，自動控制攪拌，并具有太陽能加熱功能的污泥好氧堆肥裝置被提出。

　　發明內容

　　本實用新型目的是提供一種通風效果良好，自動控制攪拌，改善堆肥效果的環保節能型的污泥好氧堆肥裝置。

　　本實用新型公開了一種污泥好氧堆肥裝置，包括殼體(1)，其特征在于：所述殼體(1)內設有隔板(3)，隔板(3)上設有通氣孔A(4)，所述隔板(3)將殼體(1)內腔分隔為堆肥室(14)和進氣室(9)，所述堆肥室(14)內設有至少一組攪拌機構，進氣室(9)上設有進氣口(11)，所述攪拌機構包含轉軸(7)和設在轉軸(7)表面的攪拌板(2)，所述轉軸(7)和攪拌板(2)均為中空狀，且攪拌板(2)和/或轉軸(7)上設有通氣孔B(13)。

　　上述攪拌板(2)為直板、斷續的螺旋狀或連續的螺旋狀中的至少一種。

　　作為改進，設有兩組隔板(3)，隔板(3)與隔板(3)形成中空夾層(8)。

　　作為改進，攪拌板(2)設有外壁和內壁，即外壁和內壁形成中空層，外壁和內壁上均設有通氣孔B(13)。

　　作為改進，堆肥室(14)設有開口，開口處設有上蓋(5)，所述上蓋(5)是有多個可翻轉的翻板(6)組成。

　　所述翻板(6)為太陽能板，實際使用時，不僅可以遮光，而且可以發電，為攪拌機構提供動力，另外，在冬季時，可利用太陽能提高堆體溫度。

　　作為改進，堆肥室(14)內設有2～5組攪拌機構，均布在堆肥室(14)。

　　實際使用時：不同的攪拌機構可以獨立轉動，即相鄰的兩攪拌機構轉動方向相反。

　　與現有技術相比，本實用新型具有結構簡單，操作方便，氧氣供給充足，攪拌充分，環保節能等特點。
