申請日2016.05.27

　　公開(公告)日2016.10.19

　　IPC分類號C02F1/00

　　摘要

　　本實用新型涉及雨水回收利用領域，特別涉及一種集成水處理裝置，包括：設備柜、控制器、增壓裝置、過濾組件、排污管，其特征在于：設備柜至少一面具有開放式結構，控制器、增壓裝置、過濾組件分別位于設備柜的內部，增壓裝置一端為進水口，另一端出水口與過濾組件的進水口相連接，過濾組件的出水口為凈水出口，排污管與過濾組件相連接。與現有技術相比，集成水處理裝置的多個組件之間的連接非常緊湊，達到節約空間的效果。各組件可以采用預制的方式形成整體模塊，降低了現場安裝的繁瑣程度和困難。

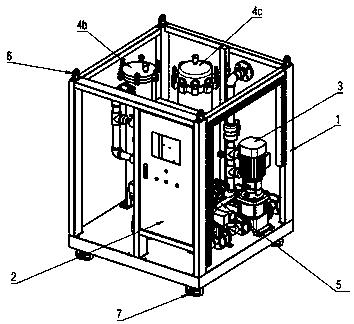

　　摘要附圖



　　權利要求書

　　1.一種集成水處理裝置，包括：設備柜(1)、控制器(2)、增壓裝置(3)、過濾組件(4)、排污管(5)，其特征在于：設備柜(1)至少一面具有開放式結構，控制器(2)、增壓裝置(3)、過濾組件(4)分別位于設備柜(1)的內部，增壓裝置(3)一端為進水口，另一端出水口與過濾組件(4)的進水口相連接，過濾組件(4)的出水口為凈水出口，排污管(5)與過濾組件(4)相連接。

　　2.如權利要求1所述的集成水處理裝置，其特征在于：過濾組件(4)為二級過濾結構，依次為盤式過濾器(4a)、袋式過濾器(4b)。

　　3.如權利要求1所述的集成水處理裝置，其特征在于：過濾組件(4)為二級過濾結構，依次為盤式過濾器(4a)、芯式過濾器(4c)。

　　4.如權利要求1所述的集成水處理裝置，其特征在于：過濾組件(4)為三級過濾結構，依次為盤式過濾器(4a)、袋式過濾器(4b)、芯式過濾器(4c)。

　　5.如權利要求1所述的集成水處理裝置，其特征在于：設備柜(1)設置4個吊環(6)，分別位于設備柜(1)頂部的4個角處。

　　6.如權利要求1所述的集成水處理裝置，其特征在于：設備柜(1)設置4個帶剎車功能的滑輪(7)，分別位于設備柜(1)底部的4個角處。

　　7.如權利要求1至6任意一項所述的集成水處理裝置，其特征在于：設備柜(1)的長度不超過1.8米，寬度不超過1.2米，高度不超過1.8米。

　　說明書

　　一種集成水處理裝置

　　技術領域

　　本實用新型涉及雨水回收利用領域，特別涉及一種集成水處理裝置。

　　背景技術

　　目前，城市化建設迅速發展，硬化地面面積急劇增加，不僅阻斷了雨水對地下水的補充，而且還加大了雨洪峰值，導致城市洪澇頻發;同時，我國城市缺水問題日趨嚴重。如果能夠在雨水充分時儲存雨水，并在雨水稀少時加以利用，把我們的城市改造為“海綿城市”，必然可以減少城市洪澇，緩解城市供水壓力。水處理裝置是雨水回收領域必不可少的部分，然而由于水處理裝置由多個組件構成，現有技術方案大多通過采購多個獨立分散的組件，然后在現場安裝使用的方法�，F有技術方案的主要缺陷在于：第一，由于多個組件之間的連接并不緊湊，會產生空間的浪費。第二，現場安裝增加了施工操作的繁瑣程度和困難，對安裝人員的技術水平也有較高的要求。第三，現場拼湊安裝缺乏質量保障，提高了因安裝不良而引起的系統故障，后期維護困難。第四，設備分散，運行操作復雜。第五，由于多個組件尺寸不同，在運輸過程中也十分不便，容易造成損壞。

　　發明內容

　　為了克服現有技術方案的上述缺陷，本實用新型提供了一種集成水處理裝置，具有節約空間、便于安裝、易于維護、操作簡單、便攜性強的特征。

　　為實現上述目的，本實用新型采用如下技術方案：

　　一種集成水處理裝置，包括：設備柜(1)、控制器(2)、增壓裝置(3)、過濾組件(4)、排污管(5)，其特征在于：設備柜(1)至少一面具有開放式結構，控制器(2)、增壓裝置(3)、過濾組件(4)分別位于設備柜(1)的內部，增壓裝置(3)一端為進水口，另一端出水口與過濾組件(4)的進水口相連接，過濾組件(4)的出水口為凈水出口，排污管(5)與過濾組件(4)相連接。

　　進一步的，過濾組件(4)為二級過濾結構，依次為盤式過濾器(4a)、袋式過濾器(4b)，或者可以依次為盤式過濾器(4a)、芯式過濾器(4c)。

　　進一步的，過濾組件(4)為三級過濾結構，依次為盤式過濾器(4a)、袋式過濾器(4b)、芯式過濾器(4c)。

　　進一步的，為了增加集成水處理裝置的便捷性，在設備柜(1)設置4個吊環(6)，分別位于設備柜(1)頂部的4個角處。

　　進一步的，為了增加集成水處理裝置的便捷性，在設備柜(1)設置4個帶剎車功能的滑輪(7)，分別位于設備柜(1)底部的4個角處。

　　進一步的，設備柜(1)的長度不超過1.8米，寬度不超過1.2米，高度不超過1.8米。

　　與現有技術相比，本實用新型取得的有益效果為：

　　集成水處理裝置的多個組件之間的連接非常緊湊，達到節約空間的效果。各組件可以采用預制的方式形成整體模塊，降低了現場安裝的繁瑣程度和困難。集成水處理裝置作為一個整體安裝，降低了因組件現場拼裝不良而引起的系統故障的風險。集成水處理裝置作為一個整體使用，運行操作簡單。集成水處理裝置尺寸統一，在運輸過程中十分方便，能夠達到便攜的效果。
