申請日2016.05.27

　　公開(公告)日2016.10.26

　　IPC分類號C02F3/28; C02F3/30; C02F103/06

　　摘要

　　本發明公開了一種厭氧‑兼氧上流式反應器垃圾滲濾液的處理方法及設備，包括以下步驟：1)將垃圾滲濾液進行可生化性處理;2)將可生化處理后的垃圾滲濾液引入第一級UASB厭氧反應塔中，進行第一級厭氧生物處理;3)將進行第一級厭氧生物處理后的垃圾滲濾液引入下一級UASB厭氧反應塔中，進行下一級厭氧生物處理;4)將厭氧生物處理后的垃圾滲濾液引入間歇式循環上流污泥床兼氧生物反應塔中，進行兼氧處理。垃圾滲濾液在串聯式UASB厭氧反應塔內進行厭氧生物反應，去除垃圾滲濾液中大部分CODCr和BOD5。經厭氧處理后的垃圾滲濾液再進入間歇式循環上流污泥床兼氧生物反應塔進行兼氧處理，去除垃圾滲濾液中的氨氮與總氮，厭氧‑兼氧上流式反應器剩余污泥產量極少，能耗低、設備可模塊化生產。

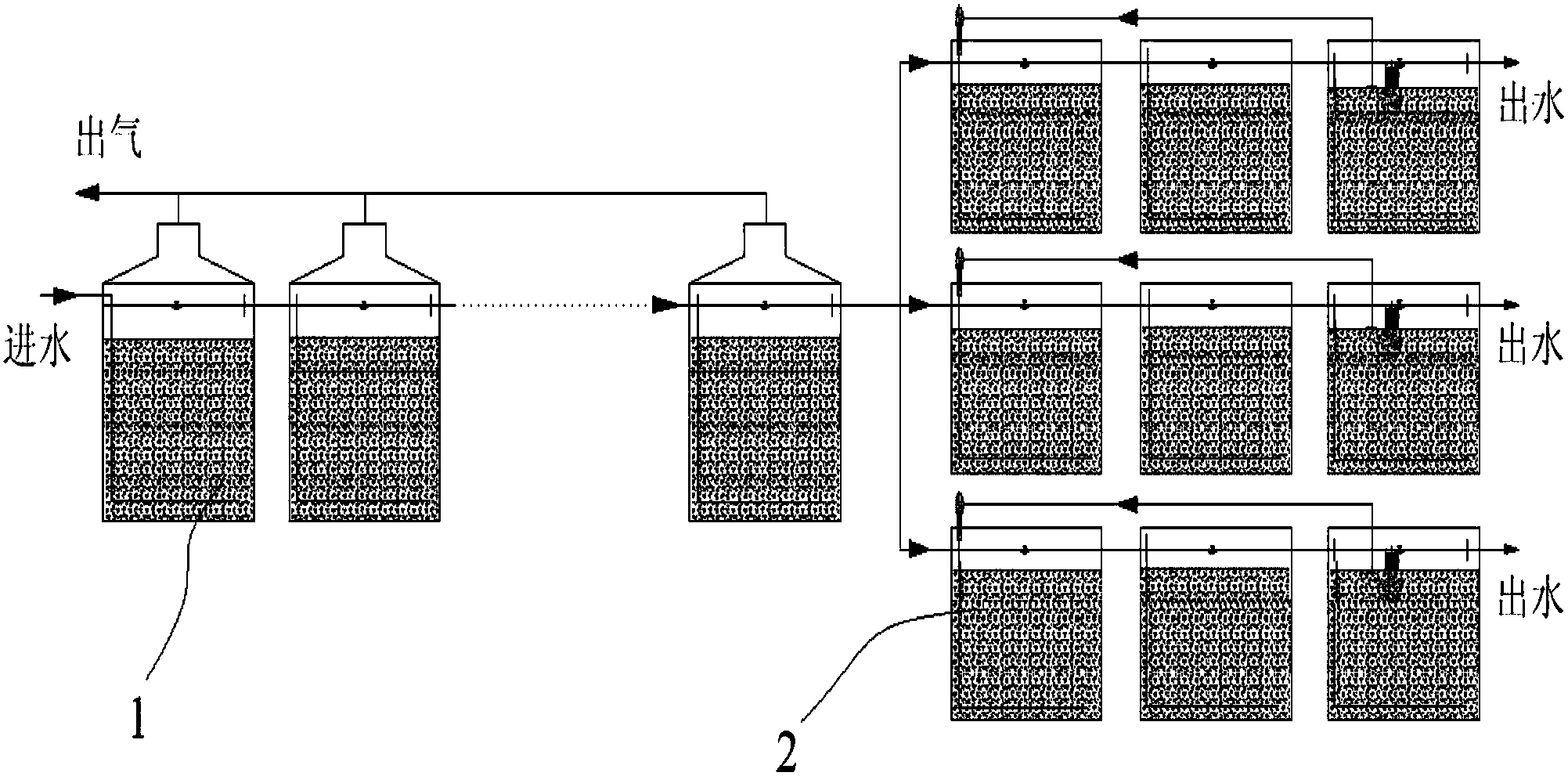

　　摘要附圖



　　權利要求書

　　1.一種厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，包括以下步驟：

　　1)將垃圾滲濾液進行可生化性處理;

　　2)將可生化處理后的垃圾滲濾液引入第一級UASB厭氧反應塔中，進行第一級厭氧生物處理;

　　3)將進行第一級厭氧生物處理后的垃圾滲濾液引入下一級UASB厭氧反應塔中，進行下一級厭氧生物處理;

　　4)將厭氧生物處理后的垃圾滲濾液引入間歇式循環上流污泥床兼氧生物反應塔中，進行兼氧處理。

　　2.根據權利要求1所述的厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，

　　步驟2)和步驟3)中產生的沼氣通過連接管道收集。

　　3.根據權利要求1所述的厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，

　　步驟4)中進行的兼氧處理是好氧-缺氧-厭氧的交替過程，包括按順序依次運行的三階段：

　　階段①、進水、排水期處理：間歇式循環上流污泥床兼氧生物反應塔處于缺氧狀態，發生兼氧反應;

　　階段②、反應期：間歇式循環上流污泥床兼氧生物反應塔內污泥與垃圾滲濾液充分接觸發生好氧硝化反應;

　　階段③、沉淀期：間歇式循環上流污泥床兼氧生物反應塔內垃圾滲濾液進行反硝化反應。

　　4.根據權利要求1所述的厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，將經下一級厭氧生物處理后的垃圾滲濾液依次進行多級厭氧生物處理后再進行步驟4)。

　　5.一種厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，包括以下步驟：

　　1)將垃圾滲濾液通過進水管流至位于第一級UASB厭氧反應塔中反應塔底部的布水器，然后流入反應塔內，在反應塔內向上流動，使反應塔內的污泥層處于流化狀態，使反應塔內的垃圾滲濾液與厭氧微生物充分接觸反應;

　　2)經第一級UASB厭氧反應塔厭氧消化反應后的垃圾滲濾液進入下一級UASB厭氧反應塔進行厭氧消化反應，并以此類推;

　　3)反應后的垃圾滲濾液通過反應塔的出水口進入間歇式循環上流污泥床兼氧生物反應塔，再在其內部進行兼氧處理。

　　6.根據權利要求5所述厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，所述步驟3)在間歇式循環上流污泥床兼氧生物反應塔內進行兼氧處理包括以下步驟：

　　(1)進水、排水期處理;在進水、排水期內反應塔不進行循環反應、不曝氣，垃圾滲濾液從進水塔底部布水器以上流推流的方式進入進水塔，在垃圾滲濾液從進水塔由下向上進水的同時，將上一個反應期得到的凈化垃圾滲濾液從進水塔上部推入中間塔底部布水器，中間塔出水被推入至出水塔底部布水器，出水塔由下向上進水的同時將上一個反應期得到的凈化垃圾滲濾液從出水塔上部推出實現排水;

　　(2)反應期;進水期完成后，間歇式循環上流污泥床兼氧生物反應塔進入循環反應期，在反應期內反應塔不進水、不排水，用循環泵使反應塔內的廢水由進水塔、中間塔、出水塔組成的循環系統在反應塔內向上循環流動進行生化反應，使反應塔內污泥床處于流化狀態，當反應結束時，停止循環上流反應;

　　(3)沉淀期;反應期完成后，反應塔進入沉淀期，在沉淀期內反應塔不進水、不排水，用循環泵使反應塔內的廢水由進水塔、中間塔、出水塔組成的循環系統在反應塔內以低于1.5m/h的上流流速繼續向上循環流動進行生化反應和沉淀，當沉淀反應結束時，停止循環泵的運行，反應塔進入下一個周期的進水、排水階段。

　　7.根據權利要求6所述厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，其特征在于，所述反應期內，充氧循環廢水通過布水器進入進水塔、中間塔和出水塔底部并向上循環流動。

　　8.一種用于處理垃圾滲濾液的厭氧-兼氧上流式反應器設備，其特征在于，包括兩個或兩個以上串聯連接的UASB厭氧反應塔和間歇式循環上流污泥床兼氧生物反應塔，所述間歇式循環上流污泥床兼氧生物反應塔的垃圾滲濾液入口與所述串聯連接的UASB厭氧反應塔的垃圾滲濾液出口連接。

　　9.根據權利要求8所述的設備，其特征在于，每個UASB厭氧反應塔包括：

　　反應塔，所述反應塔設有進水管、出水口和氣體出口;

　　布水器，所述布水器設于所述反應塔底部，并與所述進水管連通;以及三相分離器，所述三相分離器設置于所述反應塔內。

　　10.根據權利要求9所述的設備，其特征在于，所述間歇式循環上流污泥床兼氧生物反應塔包括：

　　進水塔，所述進水塔底部設有布水器，所述布水器與進水管連接;

　　中間塔，所述中間塔的底部設有布水器，所述中間塔的進水管與所述進水塔中的出水口連接;

　　出水塔，所述出水塔的底部設有布水器，所述出水塔的進水管與所述中間塔中的出水口連接，所述出水塔內設有恒水位潷水器和循環水泵，所述循環水泵與射流曝氣器連接，所述射流曝氣器與所述進水塔的進水管連接。

　　說明書

　　厭氧-兼氧上流式反應器垃圾滲濾液的處理方法及設備

　　技術領域

　　本發明涉及垃圾滲濾液生物處理領域，特別涉及一種厭氧-兼氧上流式反應器垃圾滲濾液的處理方法及設備。

　　背景技術

　　衛生填埋是目前我國城市垃圾處置的主要方法之一，填埋過程中產生的滲濾液是一種有毒有害的高濃度有機廢水，且可生化性差。目前我國處理垃圾填埋場滲濾液大都采用RO反滲透膜過濾、蒸餾和傳統的生物處理方法。RO反滲透膜過濾及蒸餾法處理垃圾滲濾液出水水質好、設備運行穩定，但能耗大、運行成本高。而采用生物處理技術處理垃圾滲濾液是目前可以降低垃圾滲濾液處理成本最理想的方法。但由于垃圾滲濾液含有機污染物濃度、NH3-N濃度高，含P濃度低，可生化性差，采用傳統生物處理方法單獨處理垃圾滲濾液存在出水水質難以達標，在排放指標要求越來越嚴格的背景下，將多種生物處理技術進行組合是實現垃圾滲濾液達標排放的有效途徑。經過對現有技術檢索發現，授權公告號為CN103833185A的發明專利公開了一種基于能量回收的垃圾滲濾液自養脫氮方法，該專利主要通過厭氧反應、短程硝化反應與厭氧氨氧化反應達到收集甲烷及脫氮的目的，但反應過程中需曝氣消耗能量、且不能靈活應對不同時期垃圾滲濾液的水質水量變化。另一發明專利(授權公告號為CN101967031A)公開了一種垃圾滲濾液處理方法，通過對垃圾滲濾液進行均化、兩相厭氧生化系統、三效強化生物處理系統與深度處理，雖能抵抗垃圾滲濾液原液水質水量變化的沖擊，但過程中使用反滲透膜需要定期更換，且處理過程復雜，污泥產量大，無形中增加了處理成本。因此，探索一種低能耗、能靈活應對垃圾滲濾液原液水質水量波動，污泥產量少、滿足出水排放標準，處理成本低，工程中容易實現的垃圾滲濾液處理新方法及設備尤為重要。

　　公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

　　發明內容

　　本發明需要解決的技術問題是提供一種厭氧-兼氧上流式反應器垃圾滲濾液的處理方法及設備，以解決現有技術存在對不同時期垃圾滲濾液原液水質水量波動適應性差、能耗高、成本大等問題，同時還兼具污泥產量少、設備模塊化生產、易在實際生產中應用的優勢。

　　為實現上述目的，本發明提供的厭氧-兼氧上流式反應器垃圾滲濾液的處理方法，包括以下步驟：

　　1)將垃圾滲濾液進行可生化性處理;

　　2)將可生化處理后的垃圾滲濾液引入第一級UASB厭氧反應塔中，進行第一級厭氧生物處理;

　　3)將進行第一級厭氧生物處理后的垃圾滲濾液引入下一級UASB厭氧反應塔中，進行下一級厭氧生物處理;

　　4)將厭氧生物處理后的垃圾滲濾液引入間歇式循環上流污泥床兼氧生物反應塔中，進行兼氧處理。

　　優選地，上述技術方案中，所述的處理垃圾滲濾液的方法，步驟2)和步驟3)中產生的沼氣通過連接管道收集。

　　優選地，上述技術方案中，所述的處理垃圾滲濾液的方法，步驟4)中進行的兼氧處理是好氧-缺氧-厭氧的交替過程，包括按順序依次運行的三階段：

　　階段①、進水、排水期處理：間歇式循環上流污泥床兼氧生物反應塔處于缺氧狀態，發生兼氧反應;

　　階段②、反應期：間歇式循環上流污泥床兼氧生物反應塔內污泥與垃圾滲濾液充分接觸發生好氧硝化反應;

　　階段③、沉淀期：間歇式循環上流污泥床兼氧生物反應塔內垃圾滲濾液進行反硝化反應。

　　優選地，上述技術方案中，所述的處理垃圾滲濾液的方法，將經下一級厭氧生物處理后的垃圾滲濾液依次進行多級厭氧生物處理后再進行步驟4)。

　　一種厭氧-兼氧上流式反應器處理垃圾滲濾液的方法，包括以下步驟：

　　1)將垃圾滲濾液通過進水管流至位于第一級UASB厭氧反應塔中反應塔底部的布水器，然后流入反應塔內，在反應塔內向上流動，使反應塔內的污泥層處于流化狀態，使反應塔內的垃圾滲濾液與厭氧微生物充分接觸反應;

　　2)經第一級UASB厭氧反應塔厭氧消化反應后的垃圾滲濾液進入下一級UASB厭氧反應塔進行消化反應，并以此類推;

　　3)反應后的垃圾滲濾液通過反應塔的出水口進入間歇式循環上流污泥床兼氧生物反應塔，再在其內部進行兼氧處理。

　　優選地，上述技術方案中，所述處理垃圾滲濾液的方法，所述步驟3)在間歇式循環上流污泥床兼氧生物反應塔內進行兼氧處理包括以下步驟：

　　(1)進水、排水期處理;在進水、排水期內反應塔不進行循環反應、不曝氣，垃圾滲濾液從進水塔底部布水器以上流推流的方式進入進水塔，在垃圾滲濾液從進水塔由下向上進水的同時，將上一個反應期得到的凈化垃圾滲濾液從進水塔上部推入中間塔底部布水器，中間塔出水被推入至出水塔底部布水器，出水塔由下向上進水的同時將上一個反應期得到的凈化垃圾滲濾液從出水塔上部推出實現排水;

　　(2)反應期;進水期完成后，間歇式循環上流污泥床兼氧生物反應塔進入循環反應期，在反應期內反應塔不進水、不排水，用循環泵使反應塔內的廢水由進水塔、中間塔、出水塔組成的循環系統在反應塔內向上循環流動進行生化反應，使反應塔內污泥床處于流化狀態，當反應結束時，停止循環上流反應;

　　(3)沉淀期;反應期完成后，反應塔進入沉淀期，在沉淀期內反應池不進水、不排水，用循環泵使反應塔內的廢水由進水塔、中間塔、出水塔組成的循環系統在反應塔內以低于1.5m/h的上流流速繼續向上循環流動進行生化反應和沉淀，當沉淀反應結束時，停止循環泵的運行，反應池進入下一個周期的進水、排水階段。

　　優選地，上述技術方案中，所述處理垃圾滲濾液的方法，所述反應期內，充氧循環廢水通過布水器進入進水塔、中間塔和出水塔底部并向上循環流動。

　　一種用于處理垃圾滲濾液的厭氧-兼氧上流式反應器設備，包括兩個或兩個以上串聯連接的UASB厭氧反應塔和間歇式循環上流污泥床兼氧生物反應塔，所述間歇式循環上流污泥床兼氧生物反應塔的垃圾滲濾液入口與所述串聯連接的UASB厭氧反應塔的垃圾滲濾液出口連接。

　　多級UASB厭氧反應塔具有良好的污泥截留能力，能保證反應器內足夠的生物量。多級UASB厭氧反應塔具有生物污泥與進水基質充分接觸的條件，能充分發揮微生物對有機物的降解能力。多級UASB厭氧反應塔具有提供微生物適宜的生長環境條件功能，能使不同種群的厭氧微生物在其最優環境條件下發揮作用，穩定運行。多級UASB厭氧反應塔具有良好的水解酸化作用，能提高垃圾滲濾液的可生化性BOD5/CODCr。

　　優選地，上述技術方案中，所述的設備，每個UASB厭氧反應塔包括：反應塔，所述反應塔設有進水管、出水口和氣體出口;布水器，所述布水器設于所述反應塔底部，并與所述進水管連通;以及三相分離器，所述三相分離器設置于所述反應塔內。

　　優選地，上述技術方案中，所述的設備，所述間歇式循環上流污泥床兼氧生物反應塔包括：進水塔，所述進水塔底部設有布水器，所述布水器與進水管連接;中間塔，所述中間塔的底部設有布水器，所述中間塔的進水管與所述進水塔中的出水口連接;以及出水塔，所述出水塔的底部設有布水器，所述出水塔的進水管與所述中間塔中的出水口連接，所述出水塔內設有恒水位潷水器和循環水泵，所述循環水泵與射流曝氣器連接，所述射流曝氣器與所述進水塔的進水管連接。

　　與現有技術相比，本發明具有如下有益效果：

　　(1)本發明先對垃圾滲濾液的可生化性進行調節，提高了UASB厭氧反應塔的生化能力，能靈活應對不同時期的垃圾填埋場滲濾液的處理。

　　(2)本發明采用串聯式UASB厭氧反應塔使活性污泥與進水基質充分接觸的條件，充分發揮微生物對有機物的降解酸化能力，同時具有良好的污泥截留能力，能保證反應塔內足夠的生物量。以達到降解CODCr的目的。

　　(3)串聯式UASB厭氧反應塔產生的沼氣經提純后可加以回收利用，提高能源的利用率。

　　(4)串聯式UASB厭氧反應塔出水中剩余有機物可作為間歇式循環上流污泥床兼氧生物反應塔微生物生長代謝的碳源，解決了該反應器存在碳源不足的問題。

　　(5)本發明采用間歇式循環上流污泥床兼氧生物反應塔形成好氧-缺氧-厭氧的交替過程，本過程只在反應期中回流泵與射流曝氣器耗能，大大降低能源消耗，同時提高垃圾滲濾液處理系統脫氨氮、總氮的效率。

　　(6)根據倫斯-麥卡蒂的第二基本方程式以及活性污泥凈增殖方程式，可知提高間歇式循環上流污泥床兼氧生物反應塔兼氧反應器中的活性污泥濃度(XV)將有利于活性污泥產量的減少。本發明在間歇式循環上流污泥床兼氧生物反應塔內活性污泥濃度高達20g/L，剩余污泥產量極少。
