申請日2016.04.29

　　公開(公告)日2016.08.31

　　IPC分類號C02F9/14

　　摘要

　　本實用新型屬于環保設備領域，具體涉及一種一體化生活廢水處理裝置，包括殼體，殼體內設有廢水預處理倉、過濾吸附倉和生物酶催化倉，各部分之間均通過水路管道連接;廢水預處理倉的內部設有集雜室和出水室，集雜室和出水室的上方設有一旋轉軸，旋轉軸的外側均布有多個過濾板，廢水預處理倉上還設有進水口;過濾吸附倉內設有沙礫層和活性炭吸附層;生物酶催化倉的頂部設有生物酶加注器，生物酶催化倉的下端還設有出水口;廢水預處理倉與過濾吸附倉之間設有第一過濾器和第二過濾器。本實用新型所述的一體化生活廢水處理裝置，結構布局合理，占地面積較小;無化學藥劑添加，不會帶來二次污染;并可有效防止過濾網堵塞，降低過濾網清洗維護頻率。

　　權利要求書

　　1.一種一體化生活廢水處理裝置，包括殼體(9)，其特征在于：殼體(9)內設有廢水預處理倉(10)、過濾吸附倉(1)和生物酶催化倉(15)，各部分之間通過水路管道連接;所述的廢水預處理倉(10)的內部設有集雜室(13)和出水室(7)，集雜室(13)和出水室(7)的上方設有一旋轉軸(11)，旋轉軸(11)的外側均布有多個過濾板(12)，廢水預處理倉(10)上還設有與過濾板(12)相對應的進水口(8);所述的過濾吸附倉(1)內設有沙礫層(3)和活性炭吸附層(2);所述的生物酶催化倉(15)的頂部設有生物酶加注器(14)，生物酶催化倉(15)的下端還設有出水口(16);所述的廢水預處理倉(10)與過濾吸附倉(1)之間的水路管道上設有兩支路水管(4)，兩支路水管(4)上分別設有第一過濾器(5)和第二過濾器(6)。

　　2.根據權利要求1所述的一體化生活廢水處理裝置，其特征在于：所述的過濾板(12)的個數為12個。

　　說明書

　　一體化生活廢水處理裝置

　　技術領域

　　本實用新型涉及一種一體化生活廢水處理裝置，屬于環保設備領域。

　　背景技術

　　生活廢水指的是居民日常生活中排泄的洗滌水。人們每天持續產生的富含有機物的生活廢水如果任其自由排放，必然會對人類生存的自然環境產生不可估量的惡劣影響，這些污染物將對空氣、土壤和水源造成污染，危害人們的生存條件，且浪費了寶貴的水資源。傳統的廢水處理裝置工藝較長，動土較多，所以往往占地面積大，安裝和維護非常麻煩，在廢水處理工藝中殺菌處理需要添加化學藥劑，并且其中的過濾器一般設置為一個，只有一個過濾通路，這樣在使用一段時間后，過濾網容易引起堵塞而無法進行正常過濾，影響對生活廢水的處理;并且，生活廢水中經常會混有菜葉、果皮、泥土等，容易堵塞過濾器中的過濾網，使過濾網清洗維護頻率過快，費時費力。

　　實用新型內容

　　根據以上現有技術中的不足，本實用新型要解決的技術問題是：提供一種占地面積小、無需添加化學藥劑，并可有效防止過濾網堵塞的一體化生活廢水處理裝置。

　　本實用新型所述的一體化生活廢水處理裝置，包括殼體，殼體內設有廢水預處理倉、過濾吸附倉和生物酶催化倉，各部分之間均通過水路管道連接;所述的廢水預處理倉的內部設有集雜室和出水室，集雜室和出水室的上方設有一旋轉軸，旋轉軸的外側均布有多個過濾板，廢水預處理倉上還設有與過濾板相對應的進水口;所述的過濾吸附倉內設有沙礫層和活性炭吸附層;所述的生物酶催化倉的頂部設有生物酶加注器，生物酶催化倉的下端還設有出水口;所述的廢水預處理倉與過濾吸附倉之間的水路管道上設有兩支路水管，兩支路水管上分別設有第一過濾器和第二過濾器。

　　所述的過濾板的個數為12個。

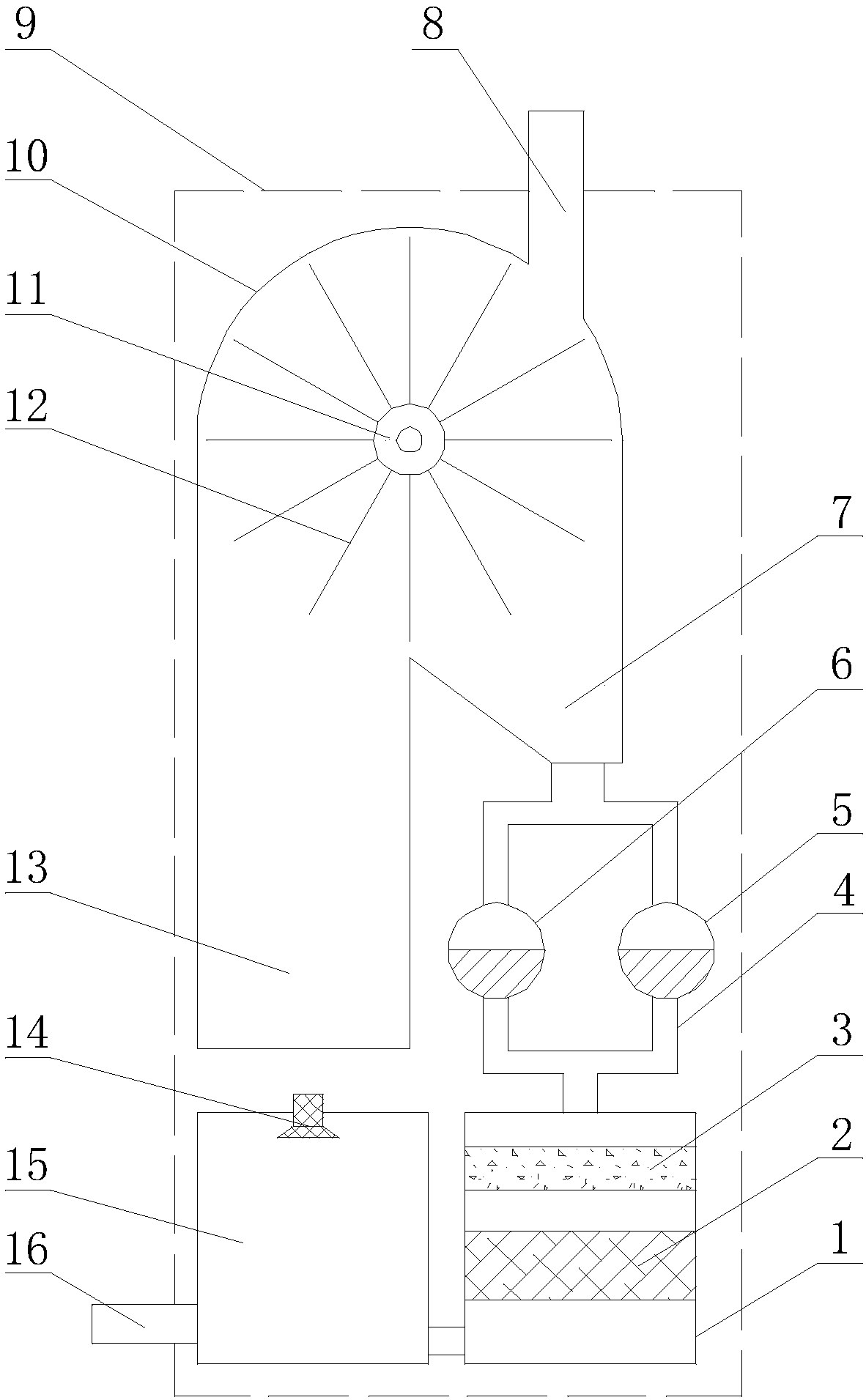

　　工作原理及過程：

　　使用時，生活廢水通過進水口進入廢水預處理倉，旋轉軸逆時針旋轉帶動過濾板轉動，大顆粒的菜葉、果皮、泥土等固體雜物跟隨過濾板轉動，并掉進集雜室，混有小顆粒雜質的生活廢水通過過濾板進入出水室，然后生活廢水通過第一過濾器或第二過濾器的過濾作用后進入過濾吸附倉，第一過濾器和第二過濾器可一個工作，另一個維護，配合使用，進入過濾吸附倉內的廢水通過沙礫層的過濾和活性炭吸附層的吸附作用后繼續進入生物酶催化倉，在生物酶加注器的作用下得到潔凈的清水，最后經出水口排出。

　　本實用新型與現有技術相比所具有的有益效果是：

　　本實用新型所述的一體化生活廢水處理裝置，結構布局合理，占地面積較小;無化學藥劑添加，不會帶來二次污染;設有廢水預處理倉，可有效防止過濾網堵塞，降低過濾網清洗維護頻率，并且設有兩個過濾器，可防止過濾網清洗維護時對廢水處理的影響。
