申請日2016.05.27

　　公開(公告)日2016.11.09

　　IPC分類號E03F9/00

　　摘要

　　本實用新型公開了一種污水管道疏通器，涉及污水處理設備領域，該污水管道疏通器的手柄徑向加工有若干防滑凹槽，手柄的一端設有螺旋盤繞的螺旋鋼絲，螺旋鋼絲的頭部連接有圓球形的疏通頭，伸縮鋼絲穿過手柄心部與疏通頭相連接，且伸縮鋼絲的另一端設有圓環形的拉環，使用時一手握住手柄，將疏通頭伸入管道內，另一手來回拉動拉環，使伸縮鋼絲帶動疏通頭搗動阻塞物，且螺旋鋼絲可增大疏通直徑，由于直接通過拉環控制伸縮鋼絲，且疏通頭設計成球狀，不易纏繞住水管中的雜物，可有效防止疏通器被纏住。

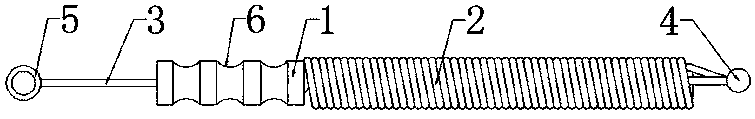

　　摘要附圖



　　權利要求書

　　1.一種污水管道疏通器，其特征在于：所述污水管道疏通器包括圓管形的手柄，手柄徑向加工有若干防滑凹槽，且防滑凹槽的截面為圓弧形，手柄的一端設有螺旋盤繞的螺旋鋼絲，螺旋鋼絲的頭部連接有圓球形的疏通頭，伸縮鋼絲穿過手柄心部與疏通頭相連接，且伸縮鋼絲的另一端設有圓環形的拉環，拉環與伸縮鋼絲為整體式結構。

　　2.根據權利要求1所述的污水管道疏通器，其特征在于：所述手柄由硬質PVC塑料制造。

　　3.根據權利要求1所述的污水管道疏通器，其特征在于：所述螺旋鋼絲、伸縮鋼絲、疏通頭、拉環均由不銹鋼制造。

　　4.根據權利要求1所述的污水管道疏通器，其特征在于：所述螺旋鋼絲與疏通頭，以及伸縮鋼絲與疏通頭均通過焊接連接在一起。

　　5.根據權利要求1所述的污水管道疏通器，其特征在于：所述伸縮鋼絲與手柄間隙配合。

　　說明書

　　污水管道疏通器

　　技術領域

　　本實用新型涉及污水處理設備領域，特別涉及一種污水管道疏通器。

　　背景技術

　　管道疏通器是用來清理疏通下水道等排污管道的工具。常見的管道疏通器有鋼絲類型和氣壓式類型兩種，是污水處理中不可缺少的工具。

　　現有的污水管道結構復雜，而常見的管道疏通器設計簡單，在疏通管道的過程中容易發生纏繞，導致管道疏通器不能正常工作，甚至拔不出管道，或者斷裂。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種污水管道疏通器，通過設計伸縮鋼絲和螺旋鋼絲相配合，以解決現有管道疏通器易被纏住的缺陷。

　　為實現上述目的，本實用新型提供以下的技術方案：一種污水管道疏通器，其特征在于：所述污水管道疏通器包括圓管形的手柄，手柄徑向加工有若干防滑凹槽，且防滑凹槽的截面為圓弧形，手柄的一端設有螺旋盤繞的螺旋鋼絲，螺旋鋼絲的頭部連接有圓球形的疏通頭，伸縮鋼絲穿過手柄心部與疏通頭相連接，且伸縮鋼絲的另一端設有圓環形的拉環，拉環與伸縮鋼絲為整體式結構。

　　優選的，所述手柄由硬質PVC塑料制造。

　　優選的，所述螺旋鋼絲、伸縮鋼絲、疏通頭、拉環均由不銹鋼制造。

　　優選的，所述螺旋鋼絲與疏通頭，以及伸縮鋼絲與疏通頭均通過焊接連接在一起。

　　優選的，所述伸縮鋼絲與手柄間隙配合。

　　采用以上技術方案的有益效果是：該污水管道疏通器的手柄徑向加工有若干防滑凹槽，手柄的一端設有螺旋盤繞的螺旋鋼絲，螺旋鋼絲的頭部連接有圓球形的疏通頭，伸縮鋼絲穿過手柄心部與疏通頭相連接，且伸縮鋼絲的另一端設有圓環形的拉環，使用時一手握住手柄，將疏通頭伸入管道內，另一手來回拉動拉環，使伸縮鋼絲帶動疏通頭搗動阻塞物，且螺旋鋼絲可增大疏通直徑，由于直接通過拉環控制伸縮鋼絲，且疏通頭設計成球狀，不易纏繞住水管中的雜物，可有效防止疏通器被纏住
