申請日2016.04.29
公開(公告)日2016.09.07
IPC分類號E03F5/22
摘要
一種外式管路污水提升裝置。主要解決現有污水提升裝置的殘?jiān)鼉Υ嫫鳌⑦M(jìn)水管道、排水管道等設置在集水箱內，安裝和清洗不方便的問題。其特征在于：所述殘?jiān)鼉Υ嫫�、進水管道、排水管道均設置在集水箱的外側，所述殘?jiān)鼉Υ嫫髋c集水箱之間設有過濾器，所述殘?jiān)鼉Υ嫫鞯撞總?cè)邊還設有排污口。其優點在于將殘?jiān)鼉Υ嫫鳌⑦M(jìn)水管道、排水管道均設置在集水箱的外側，安裝連接更加容易，同時在殘?jiān)鼉Υ嫫鞯撞總?cè)邊還設有排污口，方便清洗，效果更好。
權利要求書

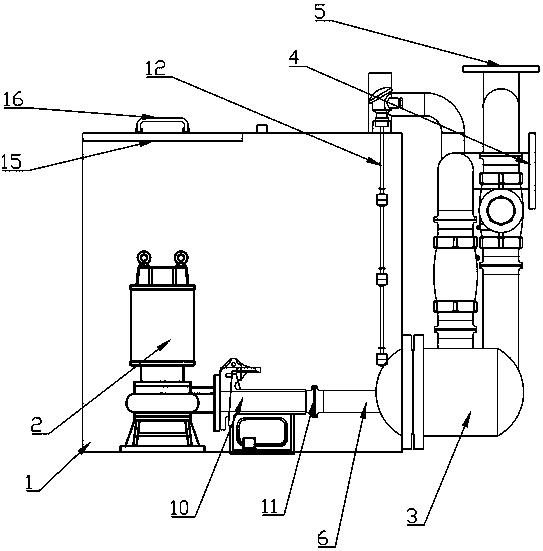

1.一種外式管路污水提升裝置，包括集水箱(1)、排污泵(2)、殘?jiān)鼉Υ嫫?3)、進水管道(4)、排水管道(5)、反沖洗管道(6);
所述進水管道(4)一端連接污水源，另一端連接殘?jiān)鼉Υ嫫?3)，所述進水管道(4)上還設有第一止回閥(8);
所述排水管道(5)一端連接殘?jiān)鼉Υ嫫?3);
所述排污泵(2)設置在集水箱(1)內，并通過反沖洗管道(6)連接殘?jiān)鼉Υ嫫?3);
其特征在于：所述殘?jiān)鼉Υ嫫?3)、進水管道(4)、排水管道(5)均設置在集水箱(1)的外側，所述殘?jiān)鼉Υ嫫?3)與集水箱(1)之間設有過濾器(7)，所述殘?jiān)鼉Υ嫫?3)底部側邊還設有排污口(9)。
2.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述過濾器(7)為一塊帶過濾孔的鋼板。
3.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述殘?jiān)鼉Υ嫫?3)設有2個，所述進水管道(4)、排水管道(5)均呈三通式管道結構。
4.根據權利要求3所述的外式管路污水提升裝置，其特征在于：所述排污泵(2)設置2個，通過反沖洗管道(6)與2個殘?jiān)鼉Υ嫫?3)對應連接。
5.根據權利要求1所述的外式管路污水提升裝置，其特征在于：還設有自動耦合器(10)，所述自動耦合器(10)分別與排污泵(2)和反沖洗管道(6)連接。
6.根據權利要求5所述的外式管路污水提升裝置，其特征在于：所述自動耦合器(10)與反沖洗管道(6)之間設有第二止回閥(11)。
7.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)內還設有液位控制器(12)。
8.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)靠近上方的位置設有溢流口(13)。
9.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)底部還設有排污閥(14)。
10.根據權利要求1所述的外式管路污水提升裝置，其特征在于：所述集水箱(1)頂部還設有密封蓋(15)，所述密封蓋(15)上設有拉手(16)。
說明書
外式管路污水提升裝置
技術領域
本實用新型涉及一種污水提升裝置,具體涉及一種外式管路污水提升裝置。
背景技術
污水提升裝置是將排污泵、集水箱、控制裝置以及相關管件閥門組成的一套系統，用于提升和輸送低于下水道市政管網的廢污水，有效解決或避免傳統集水坑存在的問題。
污水提升裝置工作原理是廢污水通過入口流入，經過濾網實現渣水分離，殘?jiān)M(jìn)入殘?jiān)鼉Υ嫫�，水則流入集水箱，當水位達到指定位置時，啟動排污泵進行沖洗，將水及殘?jiān)鼜某隹谂懦�，�?shí)現污水提升。
現有的污水提升裝置中，其殘?jiān)鼉Υ嫫�、進水管道、排水管道均設置在集水箱內，不僅安裝不方便，而且清洗不方便。
實用新型內容
為了克服背景技術的不足，本實用新型提供一種外式管路污水提升裝置，解決現有污水提升裝置的殘?jiān)鼉Υ嫫�、進水管道、排水管道等設置在集水箱內，安裝和清洗不方便的問題。
本實用新型所采用的技術方案：一種外式管路污水提升裝置，包括集水箱、排污泵、殘?jiān)鼉Υ嫫�、進水管道、排水管道、反沖洗管道;所述進水管道一端連接污水源，另一端連接殘?jiān)鼉Υ嫫�，所述進水管道上還設有第一止回閥;所述排水管道一端連接殘?jiān)鼉Υ嫫?所述排污泵設置在集水箱內，并通過反沖洗管道連接殘?jiān)鼉Υ嫫?所述殘?jiān)鼉Υ嫫�、進水管道、排水管道均設置在集水箱的外側，所述殘?jiān)鼉Υ嫫髋c集水箱之間設有過濾器，所述殘?jiān)鼉Υ嫫鞯撞總?cè)邊還設有排污口。
所述過濾器為一塊帶過濾孔的鋼板。
所述殘?jiān)鼉Υ嫫髟O(shè)有2個，所述進水管道、排水管道均呈三通式管道結構。
所述排污泵設置2個，通過反沖洗管道與2個殘?jiān)鼉Υ嫫鲗?yīng)連接。
還設有自動耦合器，所述自動耦合器分別與排污泵和反沖洗管道連接。
所述自動耦合器與反沖洗管道之間設有第二止回閥。
所述集水箱內還設有液位控制器。
所述集水箱靠近上方的位置設有溢流口。
所述集水箱底部還設有排污閥。
所述集水箱頂部還設有密封蓋，所述密封蓋上設有拉手。
本實用新型的有益效果是：采用以上方案，將殘?jiān)鼉Υ嫫�、進水管道、排水管道均設置在集水箱的外側，安裝連接更加容易，同時在殘?jiān)鼉Υ嫫鞯撞總?cè)邊還設有排污口，方便清洗，效果更好。
