申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號E03F5/22

　　摘要

　　本實用新型涉及一種大型一體化污水提升泵站，包括罐體及罐體蓋，所述罐體蓋包括罐體蓋蓋板及圓筒狀罐體蓋蓋體，罐體的頂部設有加高機組蓋，機組蓋套裝在所述罐體蓋的外側，機組蓋包括機組蓋蓋板及圓筒狀機組蓋蓋體，機組蓋蓋體的高度大于所述罐體蓋的高度，所述機組蓋蓋體的內徑大于或等于所述罐體蓋蓋體的外徑。所述罐體蓋蓋板上設有罐體蓋開口，所述機組蓋在對應所述罐體蓋開口位置處設有機組蓋開口，所述機組蓋開口上安裝有機組蓋井蓋。本實用新型在泵站一定沉降量的范圍內，通過機組蓋增加泵站的罐體高度，恢復泵站的正常使用，不但降低了泵站的維護成本，而且明確泵站位置，確保泵站露出地面部分不影響周圍綠化的美觀效果。

　　權利要求書

　　1.一種大型一體化污水提升泵站，包括罐體及設置在所述罐體上的罐體蓋，所述罐體蓋包括罐體蓋蓋板及用于支撐罐體蓋蓋板的圓筒狀罐體蓋蓋體，其特征在于，所述罐體的頂部設有加高機組蓋，所述機組蓋套裝在所述罐體蓋的外側，所述機組蓋包括機組蓋蓋板及用于支撐機組蓋蓋板的圓筒狀機組蓋蓋體，所述機組蓋蓋體的高度大于所述罐體蓋的高度，所述機組蓋蓋體的內徑大于或等于所述罐體蓋蓋體的外徑。

　　2.根據權利要求1所述的大型一體化污水提升泵站，其特征在于，所述罐體蓋蓋板上設有罐體蓋開口，所述機組蓋在對應所述罐體蓋開口位置處設有機組蓋開口，所述機組蓋開口上安裝有機組蓋井蓋。

　　3.根據權利要求1或2所述的大型一體化污水提升泵站，其特征在于，所述罐體蓋蓋板上設有通風管，所述機組蓋在對應通風管位置設有用于通風管穿過的通孔。

　　說明書

　　一種大型一體化污水提升泵站

　　技術領域

　　本實用新型涉及一種大型一體化污水提升泵站，屬于污水處理設備技術領域。

　　背景技術

　　隨著社會經濟的快速發展，來自生活和生產的污水排放越來越多，一旦這些污水隨意排放，就會造成整個環境的嚴重污染，為了匯集處理這些污水，污水提升泵站也就應運而生，且其使用也越來越廣泛。

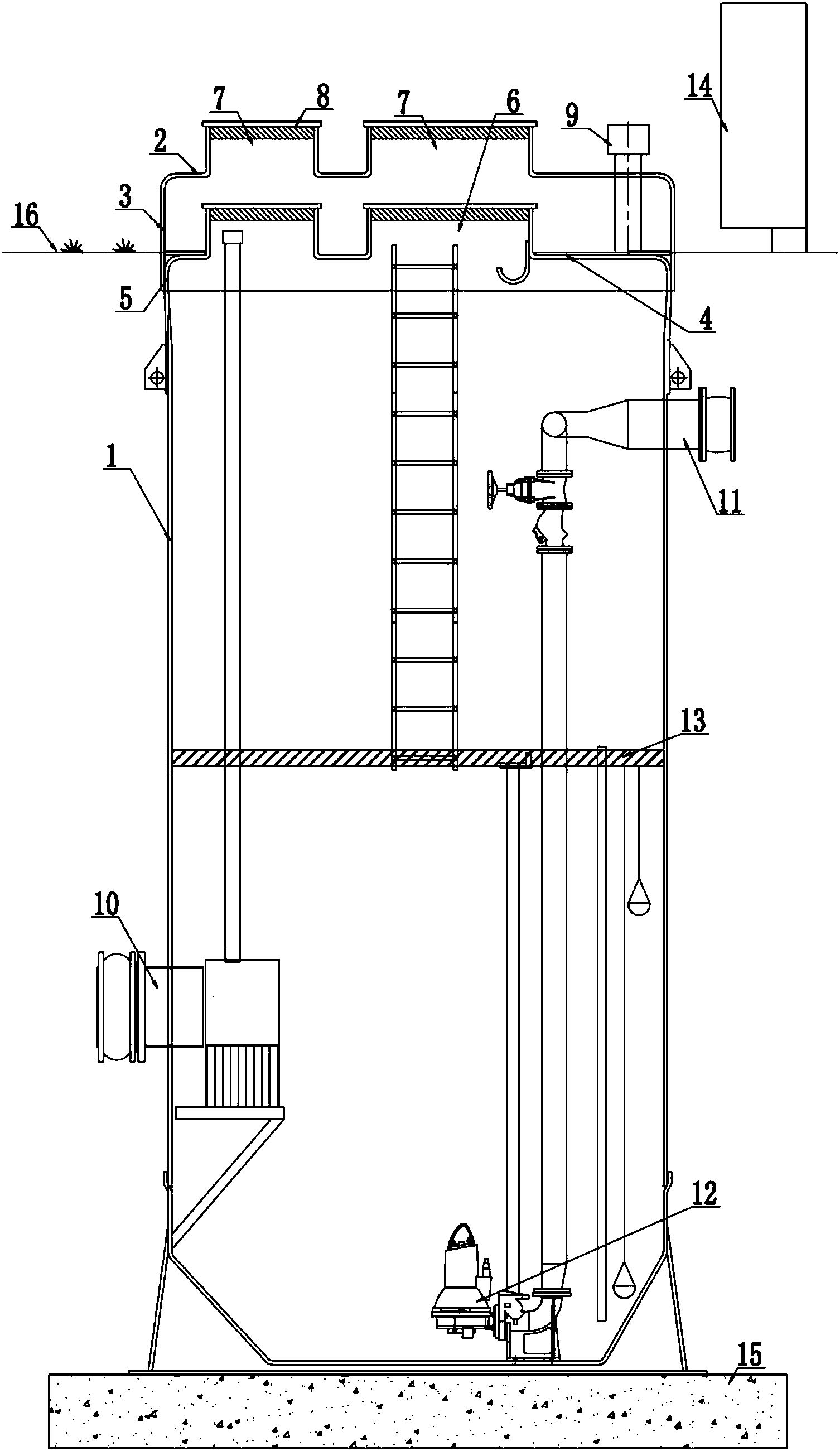

　　然而，現有的大多數污水提升泵站一般埋設在地下，其包括安裝在基座15上的罐體1、進水管10、出水管11、水泵12、通風管9、服務平臺13及安裝在地面16上的控制柜14等主要部件，污水提升泵站的罐體的頂部設有部分露出于地表外的罐體蓋，罐體蓋包括罐體蓋蓋板及圓筒狀罐體蓋蓋體，罐體蓋蓋板與地面平齊，使得罐體蓋能保持與周圍綠整齊、美觀的效果，同時也方便施工人員通過罐體蓋下入到泵站的罐體內進行維護，但是當污水提升泵站建造在軟質土壤的基坑內時，長時間使用地基難免發生沉降，預制泵站會隨著地基下移沉降，泵站的罐體高度無法滿足原來的基坑高度，泵站的罐體蓋的蓋板會隨之下降低于地平面，泵站的高度與水平地面產生高度差，當泵站的下沉量在防沉降進水管、出水管的沉降量允許范圍內時，如果不增加泵站的罐體的高度，就需要將基坑重新開挖，重新做基礎，這種方式就會產生很多費用，大大增加污水提升泵站的維護成本。

　　實用新型內容

　　本實用新型針對上述現有技術存在的不足，提供一種結構簡單，在一定沉降量范圍內維護成本低，且維護效果好的大型一體化污水提升泵站。

　　本實用新型解決上述技術問題的技術方案如下：一種大型一體化污水提升泵站，包括罐體及設置在所述罐體上的罐體蓋，所述罐體蓋包括罐體蓋蓋板及用于支撐罐體蓋蓋板的圓筒狀罐體蓋蓋體，所述罐體的頂部設有加高機組蓋，所述機組蓋套裝在所述罐體蓋的外側，所述機組蓋包括機組蓋蓋板及用于支撐機組蓋蓋板的圓筒狀機組蓋蓋體，所述機組蓋蓋體的高度大于所述罐體蓋的高度，所述機組蓋蓋體的內徑大于或等于所述罐體蓋蓋體的外徑。所述罐體蓋蓋板與圓筒狀罐體蓋蓋體為一體結構，所述機組蓋蓋板與機組蓋蓋體為一體結構。

　　本實用新型的有益效果是：當污水提升泵站的下沉量在防沉降進水管、出水管的沉降量允許范圍內時，可以通過加高設計的機組蓋來增加污水提升泵站的罐體的高度，使得出現沉降的污水提升泵站的頂部依舊可以滿足與地平面平齊，既方便維護人員及時找到泵站入口進入到泵站內，在不需要重新開挖基坑的情況下，恢復污水提升泵站的正常使用，減少維護成本，又不會影響污水提升泵站周圍的地面綠化美觀效果�？傊�，本實用新型在泵站一定沉降量的范圍內，通過機組蓋增加泵站的罐體高度，恢復泵站的正常使用，不但降低了泵站的維護成本，而且明確泵站位置，確保泵站露出地面部分不影響周圍綠化的美觀效果。

　　在上述技術方案的基礎上，本實用新型還可以做如下改進。

　　進一步的，所述罐體蓋蓋板上設有罐體蓋開口，所述機組蓋在對應所述罐體蓋開口位置處設有機組蓋開口，所述機組蓋開口上設有機組蓋井蓋。

　　采用上述進一步方案的有益效果是，機組蓋上的開口與罐體蓋開口對應，方便維護人員進入到泵站的罐體內進行維修維護。

　　進一步的，所述罐體蓋蓋板上設有通風管，所述機組蓋在對應通風管位置設有用于通風管穿過的通孔。

　　采用上述進一步方案的有益效果是，與最初建造的污水提升泵站相配合，不但降低維護成本，而且利于機組蓋的安裝。
