申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號C02F1/48

　　摘要

　　本發明提供了一種洗衣機水處理器的磁化裝置，屬于家用清潔工具配件技術領域，它解決了現有洗衣機水處理器中磁化裝置耗電量大，成本高的問題。本發明提供的洗衣機水處理器的磁化裝置包括：外殼，外殼內部設有腔體，腔體內設有固定機構;水管，水管與洗衣機水處理器內的水流管道相通，水管貫穿外殼;永磁體，永磁體分為兩塊，通過固定機構固定安裝在腔體內水管的兩側，且磁極相對，腔體內壁具有涂膠層。本發明具有磁化效果好，使用成本低的優點。

　　權利要求書

　　1.一種洗衣機水處理器的磁化裝置，包括：

　　外殼，所述外殼內部設有腔體，所述腔體內設有固定機構;

　　水管，所述水管與洗衣機水處理器內的水流管道相通，水管貫穿外殼;

　　永磁體，所述永磁體分為兩塊，通過固定機構固定安裝在腔體內水管的兩側，且磁極相對，腔體內壁具有涂膠層。

　　2.根據權利要求1所述的磁化裝置，其特征在于，所述的外殼分為兩塊，外殼上均設有凹口，在外殼開口部的一側設有卡扣，在外殼開口部的另一側設有卡勾。

　　3.根據權利要求1所述的磁化裝置，其特征在于，所述的永磁體呈四棱柱體，沿水管的軸向設置。

　　4.根據權利要求1所述的磁化裝置，其特征在于，所述的固定機構為固定勾，所述固定勾一體成型在外殼內表面上。

　　5.根據權利要求1、2、3、4或5所述的磁化裝置，其特征在于，所述的永磁體遠離水管的一側還貼有導磁板。

　　6.根據權利要求1所述的磁化裝置，其特征在于，所述的腔體內壁為設置有活化顆粒的涂膠層，所述涂膠層為pu多孔涂層或者硅橡膠多孔涂層或者硅膠多孔涂層，孔部分的比表面積400-600㎡/g。

　　7.根據權利要求6所述的磁化裝置，其特征在于，所述活化顆粒為固化粉煤灰層包覆的芯部為焦化煤矸石的顆粒，所述顆粒中固化粉煤灰層的平均厚度占該顆粒半徑的1/3-1/2，焦化煤矸石在顆粒中為破碎的不規則顆粒形態。

　　8.根據權利要求7所述的磁化裝置，其特征在于，所述活化顆粒外層上具有貫通固化粉煤灰層的通孔，通孔的孔徑為10-100μm。

　　9.根據權利要求8所述的磁化裝置，其特征在于，所述通孔在固化粉煤灰層上的平均分布密度為80-200個/平方英寸。

　　說明書

　　一種洗衣機水處理器的磁化裝置

　　技術領域

　　本發明涉及一種家庭用具配件，尤其涉及一種洗衣機水處理器的磁化裝置。

　　背景技術

　　現今社會，隨著人們對環保和養生健康意識的加強，人們?cè)谙匆路矫嬉呀?jīng)開發出了洗衣機水凈化器，通過這種洗衣機水凈化器處理過的水具有殺菌、消毒等功能，可以基本替代洗衣粉，肥皂等化學用品。經過洗衣機水處理器處理過的水的清洗效果主要由水處理過程中臭氧、銀離子和水之間的融合效果決定，在一些地方，水的水質較硬，不利于臭氧和銀離子與水的融合，目前市場上的洗衣機水處理器一般采用電磁磁化器對水進行先一步軟化，在和臭氧、銀離子融合。如本公司的已有的授權公開號為CN102583870A的名稱為洗衣機水凈化器的發明專利，該專利公開的洗衣機水凈化器就采用電磁磁化器對水進行水質軟化，電磁磁化器所需的電力消耗較大，使得水處理的成本高，不符合人們節能的理念。

　　發明內容

　　本發明要解決的技術問題是:提供一種洗衣機水處理器的磁化裝置，該磁化裝置采用永磁體進行水質軟化，效果好，成本低。

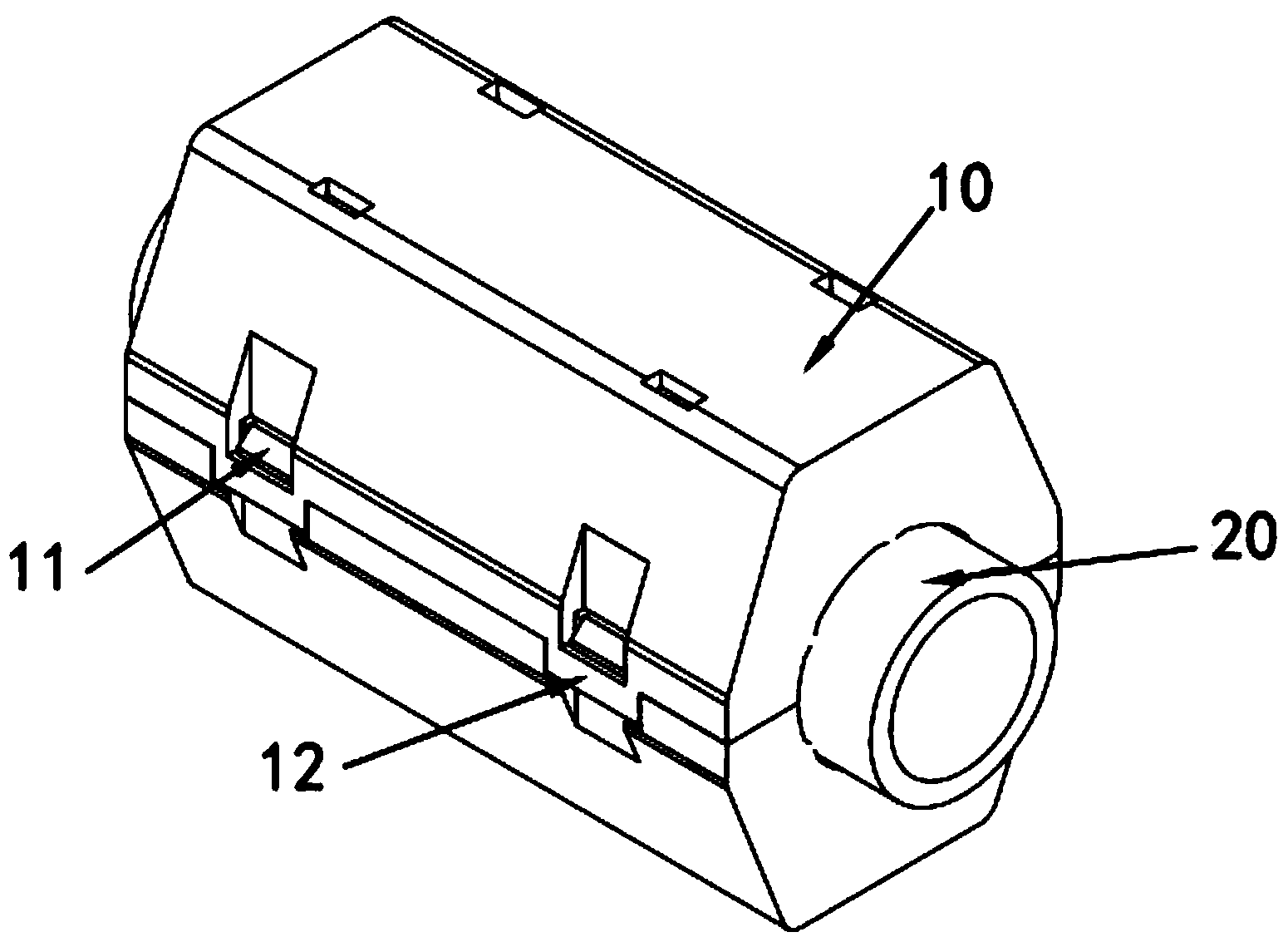

　　為了解決所述技術問題，本發明的技術方案：一種洗衣機水處理器的磁化裝置，包括：外殼，所述外殼內部設有腔體，所述腔體內設有固定機構;水管，所述水管與洗衣機水處理器內的水流管道相通，水管貫穿外殼;永磁體，所述永磁體分為兩塊，通過固定機構固定安裝在腔體內水管的兩側，且磁極相對，腔體內壁具有涂膠層。

　　作為優選，所述的外殼分為兩塊，外殼上均設有凹口，在外殼開口部的一側設有卡扣，在外殼開口部的另一側設有卡勾。

　　作為優選，所述的永磁體呈四棱柱體，沿水管的軸向設置。

　　作為優選，所述的固定機構為固定勾，所述固定勾一體成型在外殼內表面上。

　　作為優選，所述的永磁體遠離水管的一側還貼有導磁板。

　　作為優選，腔體內壁為設置有活化顆粒的涂膠層，涂膠層為pu多孔涂層或者硅橡膠多孔涂層或者硅膠多孔涂層，孔部分的比表面積400-600㎡/g。本方案通過具有活化顆粒的涂膠層可以降低洗衣用水的硬度，提高清潔效果，同時還可以通過活化顆粒在進水和洗衣過程中對洗潔劑基團和污垢基團進行活化，提高兩者的結合能力，從而提高洗衣去污效果，并且有利于降低洗潔劑的殘留。

　　作為優選，活化顆粒為固化粉煤灰層包覆的芯部為焦化煤矸石的顆粒，顆粒中固化粉煤灰層的平均厚度占該顆粒半徑的1/3-1/2，焦化煤矸石在顆粒中為破碎的不規則顆粒形態。本方案通過對固體廢棄物粉煤灰和經過沸騰爐富氧環境中充分然后得到的焦化煤矸石進行回收利用，實現資源的回落再利用，降低固體廢棄物的處理難度，同時，還可以通過粉煤灰和煤矸石上的活性基團如硅氧自由基、碳氧自由基等對洗衣水流中的活性基團進行充分活化，而提升洗衣效果，并且提高漂洗的質量。

　　作為優選，活化顆粒外層上具有貫通固化粉煤灰層的通孔，通孔的孔徑為10-100μm。本方案通過設置的通孔可以與內層的焦化煤矸石連通，而在使用中能夠充分與洗滌水體充分接觸起到充分活化的作用。

　　作為優選，通孔在固化粉煤灰層上的平均分布密度為80-200個/平方英寸。本方案通過在固化粉煤灰層上設置密度合適的通孔數量，通過保證足夠大的通孔密度，利于內層焦化煤矸石的發生效力，又避免通孔數量過多而損害顆粒的強度而使其易損傷，從而保證產品質量的穩定性和使用壽命內的使用安全性。

　　本發明具有如下優點：本發明采用永磁體作為磁場來源對水管中的水進行軟化處理，永磁體的位置固定后，產生的磁場強度理想，不會輕易產生強度變化，適于水的軟化處理，也大大減小了水軟化處理的成本。在永磁體上貼導磁板，使得永磁體產生的磁場在水管位置處更為集中，能夠更好的對水體進行軟化。
