申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號E03F5/22; E03F9/00; E03F5/14

　　摘要

　　一種帶自潔功能的污水提升器。主要解決現有物水提升器中過濾管容易堵塞的問題。其特征在于：所述反沖洗管道上還連接有噴淋管道，所述噴淋管道的端部連接有噴淋器，所述噴淋器的噴淋口朝向過濾管。其優點在于在排污泵反沖洗時，反沖洗管道中的一部分水會流入噴淋管道，并通過噴淋器對著過濾管進行噴淋清洗，從而實現過濾管的自潔功能，確保不會出現堵塞現象，不僅結構簡單，而且效果好。

　　權利要求書

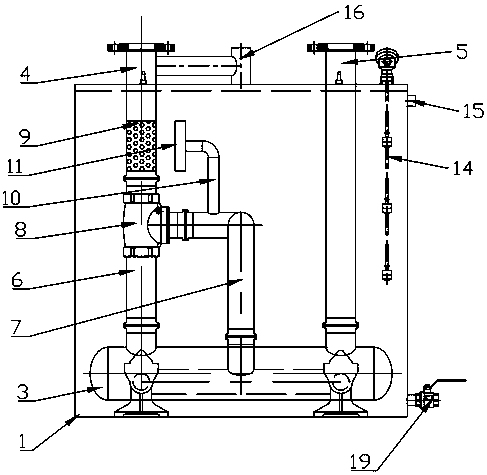

　　1.一種帶自潔功能的污水提升器，包括集水箱(1)、排污泵(2)、殘渣儲存器(3)、進水管道(4)、排水管道(5)、連接管道(6)、反沖洗管道(7)、三通止回閥(8)、管壁設有蜂窩狀過濾孔的過濾管(9);

　　所述進水管道(4)上端連接污水源，下端連接過濾管(9)，過濾管(9)連接三通止回閥(8)的上端接口;

　　所述連接管道(6)上端連接三通止回閥(8)的下端接口，下端連接殘渣儲存器(3);

　　所述反沖洗管道(7)一端連接三通止回閥(8)的側邊接口，另一端連接排污泵;

　　所述排水管道(5)一端連接殘渣儲存器(3)，另一端伸出集水箱(1)外;

　　其特征在于：所述反沖洗管道(7)上還連接有噴淋管道(10)，所述噴淋管道(10)的端部連接有噴淋器(11)，所述噴淋器(11)的噴淋口朝向過濾管(9)。

　　2.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：還設有自動耦合器(12)，所述自動耦合器(12)分別與排污泵(2)和反沖洗管道(7)連接。

　　3.根據權利要求2所述的帶自潔功能的污水提升器，其特征在于：所述自動耦合器(12)與反沖洗管道(7)之間設有止回閥(13)。

　　4.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：所述排污泵(2)設有2個。

　　5.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：所述集水箱(1)內還設有液位控制器(14)。

　　6.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：所述集水箱(1)靠近上方的位置設有溢流口(15)。

　　7.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：所述集水箱(1)外的進水管道(4)上還設有緩流排氣口(16)。

　　8.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：所述集水箱(1)頂部還設有密封蓋(17)，所述密封蓋(17)上設有拉手(18)。

　　9.根據權利要求1所述的帶自潔功能的污水提升器，其特征在于：所述集水箱(1)底部還設有排污閥(19)。

　　說明書

　　帶自潔功能的污水提升器

　　技術領域

　　本實用新型涉及一種污水提升器,具體涉及一種帶自潔功能的污水提升器。

　　背景技術

　　污水提升器是將排污泵、集水箱、控制裝置以及相關管件閥門組成的一套系統，用于提升和輸送低于下水道市政管網的廢污水，有效解決或避免傳統集水坑存在的問題。

　　污水提升器工作原理是廢污水通過入口流入，經過濾網實現渣水分離，殘渣進入殘渣儲存器，水則流入集水箱，當水位達到指定位置時，啟動排污泵進行沖洗，將水及殘渣從出口排出，實現污水提升。

　　但是但是物水提升器中的濾網經長時間過濾后，其殘渣容易堵住濾網，從而導致阻塞。

　　實用新型內容

　　為了克服背景技術的不足，本實用新型提供一種帶自潔功能的污水提升器，解決現有物水提升器中過濾管容易堵塞的問題。

　　本實用新型所采用的技術方案：一種帶自潔功能的污水提升器，包括集水箱、排污泵、殘渣儲存器、進水管道、排水管道、連接管道、反沖洗管道、三通止回閥、管壁設有蜂窩狀過濾孔的過濾管;所述進水管道上端連接污水源，下端連接過濾管，過濾管連接三通止回閥的上端接口;所述連接管道上端連接三通止回閥的下端接口，下端連接殘渣儲存器;所述反沖洗管道一端連接三通止回閥的側邊接口，另一端連接排污泵;所述排水管道一端連接殘渣儲存器，另一端伸出集水箱外;所述反沖洗管道上還連接有噴淋管道，所述噴淋管道的端部連接有噴淋器，所述噴淋器的噴淋口朝向過濾管。

　　還設有自動耦合器，所述自動耦合器分別與排污泵和反沖洗管道連接。

　　所述自動耦合器與反沖洗管道之間設有止回閥。

　　所述排污泵設有2個。

　　所述集水箱內還設有液位控制器。

　　所述集水箱靠近上方的位置設有溢流口。

　　所述集水箱外的進水管道上還設有緩流排氣口。

　　所述集水箱頂部還設有密封蓋，所述密封蓋上設有拉手。

　　所述集水箱底部還設有排污閥。

　　本實用新型的有益效果是：采用以上方案，在排污泵反沖洗時，反沖洗管道中的一部分水會流入噴淋管道，并通過噴淋器對著過濾管進行噴淋清洗，從而實現過濾管的自潔功能，確保不會出現堵塞現象，不僅結構簡單，而且效果好。
