申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號C02F9/08; C02F103/44

　　摘要

　　本實用新型公開了一種洗車污水回收系統，包括收集污水的回收池、凈化污水的凈化池、以及存儲中水的水塔，所述回收池、凈化池和水塔依次通過管道相連通，所述回收池和凈化池之間的管道上設置有第一水泵，所述凈化池和水塔之間的管道上設置有第二水泵，所述凈化池和第二水泵之間的管道上還串接有光催化處理器，所述光催化處理器和第二水泵之間的管道上還串接有一個清水池，通過本實用新型所述的洗車污水回收系統，可將洗車產生的污水回收、處理，最終成為可被再利用的清潔水，實現污水的回收處理再利用，消除了洗車污水對環境的污染，同時還節約了水資源。

　　權利要求書

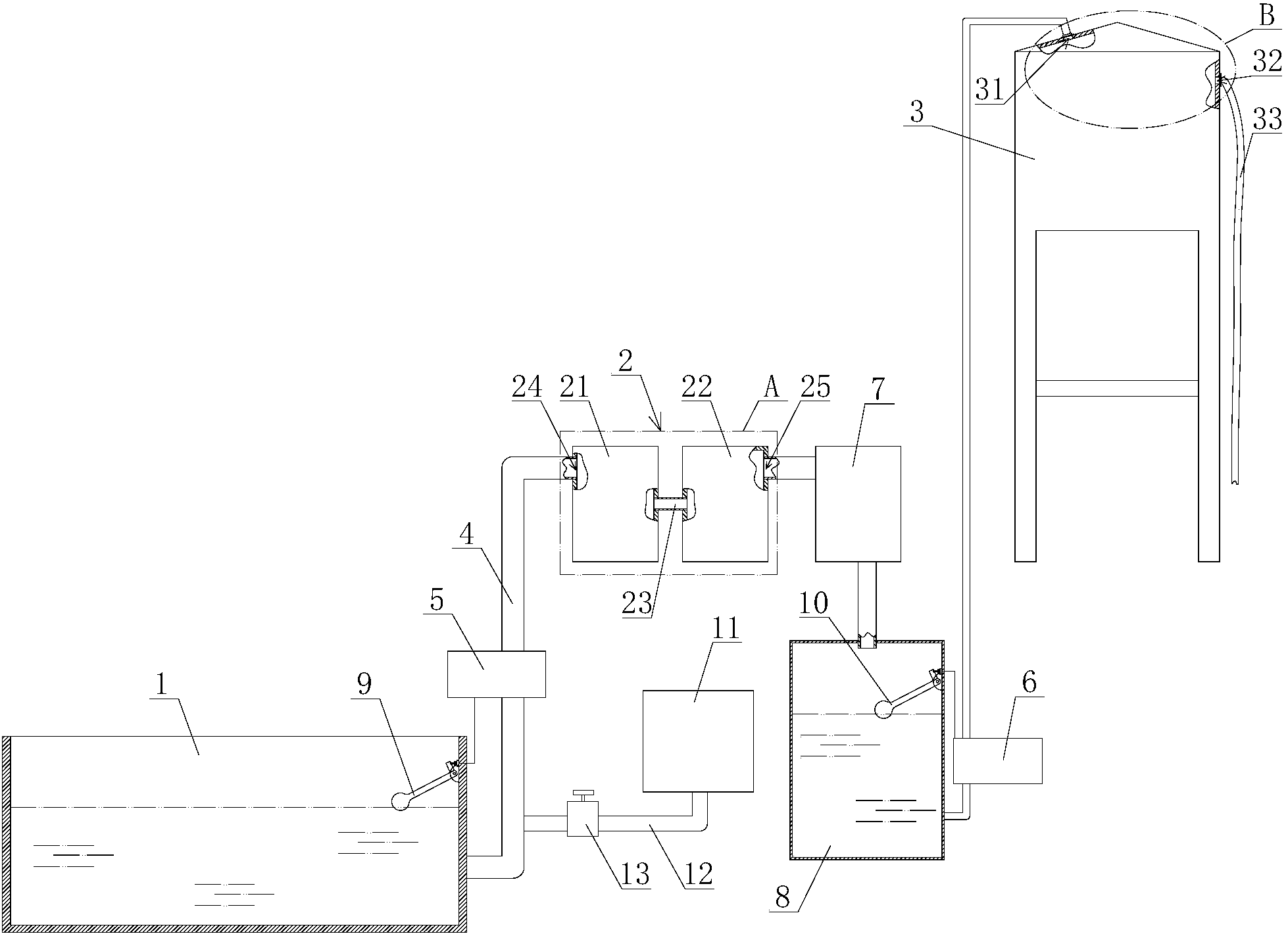

　　1.洗車污水回收系統，其特征在于，包括收集污水的回收池(1)、凈化污水的凈化池(2)、以及存儲中水的水塔(3)，所述回收池(1)、凈化池(2)和水塔(3)依次通過管道(4)相連通，所述回收池(1)和凈化池(2)之間的管道(4)上設置有第一水泵(5)，所述凈化池(2)和水塔(3)之間的管道(4)上設置有第二水泵(6)，所述凈化池(2)和第二水泵(6)之間的管道(4)上還串接有光催化處理器(7)，所述光催化處理器(7)和第二水泵(6)之間的管道(4)上還串接有一個清水池(8)，所述連接凈化池(2)的側壁上設置有一個入口(24)和一個出口(25)，入口(24)和出口(25)的大小、高度均一致，且距離凈化池(2)頂部的距離在5～20厘米之間，所述管道(4)分別連接在入口(24)和出口(25)上。

　　2.根據權利要求1所述的洗車污水回收系統，其特征在于，所述回收池(1)內設置有第一浮球開關(9)，該第一浮球開關(9)與第一水泵(5)電性連接，用于控制第一水泵(5)的啟動與關閉。

　　3.根據權利要求2所述的洗車污水回收系統，其特征在于，所述清水池(8)內設置有第二浮球開關(10)，該第二浮球開關(10)與第二水泵(6)電性連接，用于控制第二水泵(6)的啟動與關閉。

　　4.根據權利要求3所述的洗車污水回收系統，其特征在于，還包括一個凈化液存儲桶(11)，該凈化液存儲桶(11)通過一根支管(12)連通到回收池(1)與第一水泵(5)之間的管道(4)上，所述支管(12)直徑與管道(4)直徑的比例根據凈化液與污水的混兌比例來確定。

　　5.根據權利要求4所述的洗車污水回收系統，其特征在于，所述凈化池(2)包括兩個高度一致、頂部開口的前凈化桶(21)和后凈化桶(22)，所述凈化池(2)的入口(24)設置在前凈化桶(21)上，出口(25)設置在后凈化桶(22)上，前凈化桶(21)和后凈化桶(22)之間通過一根過渡管(23)相連通，過渡管(23)的兩端分別連接在前凈化桶(21)和后凈化桶(22)的側壁中部低于入口(24)和出口(25)的位置。

　　6.根據權利要求5所述的洗車污水回收系統，其特征在于，所述支管(12)上設置有流量控制閥(13)。

　　7.根據權利要求6所述的洗車污水回收系統，其特征在于，所述水塔(3)的頂部設置有進水口(31)，所述管道(4)連接在進水口(31)上，所述水塔(3)的側壁上距離頂部20厘米～50厘米范圍內設置有一個溢水口(32)，水塔(3)外部設置有一端連接在溢水口(32)上，另一端向下延伸的溢水管(33)。

　　說明書

　　洗車污水回收系統

　　技術領域

　　本實用新型屬于污水處理領域，特別涉及一種洗車污水回收系統。

　　背景技術

　　眾所周知，不論是自己洗車還是在洗車店洗車，都會用到泡沫洗車液，而泡沫洗車液是由濃縮的化學物質與自來水混合后形成，使用泡沫洗車液對汽車進行清洗后，還需要使用自來水將泡沫洗車液連同汽車上洗下來的污漬一同沖洗干凈，而泡沫洗車液和污漬在自來水的流動中被一同帶進了下水道，進而滲透入地下水資源，或被吸收進泥土，或流入地表水系統，污染水資源，污染環境。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種可將洗車污水回收再利用的洗車污水回收系統。

　　為解決上述技術問題，本實用新型采用的技術方案是：洗車污水回收系統，其特征在于，包括收集污水的回收池、凈化污水的凈化池、以及存儲中水的水塔，所述回收池、凈化池和水塔依次通過管道相連通，所述回收池和凈化池之間的管道上設置有第一水泵，所述凈化池和水塔之間的管道上設置有第二水泵，所述凈化池和第二水泵之間的管道上還串接有光催化處理器，所述光催化處理器和第二水泵之間的管道上還串接有一個清水池，所述連接凈化池的側壁上設置有一個入口和一個出口，入口和出口的大小、高度均一致，且距離凈化池頂部的距離在5～20厘米之間，所述管道分別連接在入口和出口上。

　　作為一種優選的方案，所述回收池內設置有第一浮球開關，該第一浮球開關與第一水泵電性連接，用于控制第一水泵的啟動與關閉。

　　作為一種優選的方案，所述清水池內設置有第二浮球開關，該第二浮球開關與第二水泵電性連接，用于控制第二水泵的啟動與關閉。

　　作為一種優選的方案，所述的洗車污水回收系統還包括一個凈化液存儲桶，該凈化液存儲桶通過一根支管連通到回收池與第一水泵之間的管道上，所述支管直徑與管道直徑的比例根據凈化液與污水的混兌比例來確定。

　　作為一種優選的方案，所述凈化池包括兩個高度一致、頂部開口的前凈化桶和后凈化桶，所述凈化池的入口設置在前凈化桶上，出口設置在后凈化桶上，前凈化桶和后凈化桶之間通過一根過渡管相連通，過渡管的兩端分別連接在前凈化桶和后凈化桶的側壁中部低于入口和出口的位置。

　　作為一種優選的方案，所述支管上設置有流量控制閥。

　　作為一種優選的方案，所述水塔的頂部設置有進水口，所述管道連接在進水口上，所述水塔的側壁上距離頂部20厘米～50厘米范圍內設置有一個溢水口，水塔外部設置有一端連接在溢水口上，另一端向下延伸的溢水管。

　　本實用新型的有益效果是：通過本實用新型所述的洗車污水回收系統，可將洗車產生的污水回收、處理，最終成為可被再利用的清潔水，實現污水的回收處理再利用，消除了洗車污水對環境的污染，同時還節約了水資源。
