申請日2016.04.29

　　公開(公告)日2016.09.21

　　IPC分類號C02F1/12; C02F1/16

　　摘要

　　本實用新型公開了一種脫硫廢水的處理系統，該系統包括：若干個霧化噴嘴，所述霧化噴嘴設置在火電廠除塵器上游的煙氣管道內，與霧化噴嘴連接有進氣管和進水管，所述進氣管連接有空壓機，所述進水管連接水泵和裝有脫硫廢水的水箱;所述空壓機將壓縮空氣泵入霧化噴嘴，同時所述水泵將脫硫廢水泵入霧化噴嘴，壓縮空氣和脫硫廢水在霧化噴嘴內霧化，噴入該煙氣管道，利用煙氣余熱將霧滴中水份蒸發，殘留固體飛灰由所述除塵器捕集。該方案具有工藝簡單、投資費用低、占地面積小等優點。

　　權利要求書

　　1.一種脫硫廢水的處理系統，其特征在于，該系統包括：若干個霧化噴嘴，所述霧化噴嘴設置在火電廠除塵器上游的煙氣管道內，與霧化噴嘴連接有進氣管和進水管，所述進氣管連接有空壓機，所述進水管連接水泵和裝有脫硫廢水的水箱;所述空壓機將壓縮空氣泵入霧化噴嘴，同時所述水泵將脫硫廢水泵入霧化噴嘴，壓縮空氣和脫硫廢水在霧化噴嘴內霧化，噴入該煙氣管道，利用煙氣余熱將霧滴中水份蒸發，殘留固體飛灰由所述除塵器捕集。

　　2.如權利要求1所述的脫硫廢水的處理系統，其特征在于，所述霧化噴嘴成對地分布在煙氣管道的軸線兩側，沿?zé)煔夤艿涝O(shè)置若干對霧化噴嘴。

　　3.如權利要求1所述的脫硫廢水的處理系統，其特征在于，在所述進水管上設置有流量計。

　　4.如權利要求1所述的脫硫廢水的處理系統，其特征在于，在所述煙氣管道內設置有濕度儀。

　　5.如權利要求4所述的脫硫廢水的處理系統，其特征在于，該系統中還配備有能夠根據所述煙氣管道內濕度對所述霧化噴嘴的開啟數量進行控制的電控設備。

　　6.如權利要求5所述的脫硫廢水的處理系統，其特征在于，所述電控設備與所述濕度儀和所述霧化噴嘴的開關器連接。

　　7.如權利要求6所述的脫硫廢水的處理系統，其特征在于，所述電控設備還與所述水泵和所述流量計連接。

　　8.如權利要求1所述的脫硫廢水的處理系統，其特征在于，與所述進水管和所述進氣管上連接有支路管道，該支路管道連接有設置在煙氣管道之外的蒸發處理裝置。

　　9.如權利要求1所述的脫硫廢水的處理系統，其特征在于，該系統中還配備裝有脫硫廢水的水池，所述水池中設置有潛水泵，由所述潛水泵將脫硫廢水泵入所述水箱中;所述水箱為脫水處理設備處理后用于存儲脫硫廢水的容器，所述水池為吸收塔底部的存儲脫硫廢水的容器。

　　10.如權利要求9所述的脫硫廢水的處理系統，其特征在于，所述水泵通過管路連接所述水池，分別從所述水箱和水池中直接取水。

　　說明書

　　一種脫硫廢水的處理系統

　　技術領域

　　本實用新型涉及化工設備領域，尤其是一種對火電廠中脫硫廢水進行處理的系統。

　　背景技術

　　目前火電廠中濕法煙氣脫硫工藝中不可避免會產生脫硫廢水，如石灰石—石膏濕法脫硫工藝采用石灰石作脫硫吸收劑，將石灰石破碎后與水混合，磨細成為粉狀，制成吸收漿液。吸收漿液被送至脫硫塔循環漿液，循環漿液由噴嘴自上而下噴淋，與自下而上的運動的煙氣逆流接觸，煙氣中的二氧化硫被吸收進入漿液池與石灰石、氧化空氣發生反應，生成石膏，二氧化硫被除去，石膏經脫水后運出。脫硫系統要穩定工作，系統的氯離子含量必須保持在20000ppm 以下，為了保證系統的氯離子平衡，必須要定時向系統摻入一定量的工藝水，這樣該工藝不可避免會產生脫硫廢水。

　　脫硫廢水的常用處理方法是采用中和、絮凝、沉淀等化學方法。但是由于火電廠濕法脫硫廢水的特殊性質：呈現弱酸性，pH值低于5.7;懸浮物高，但顆粒細小，主要成份為粉塵和脫硫產物(CaSO4和 CaSO3);含有可溶性的氯化物和氟化物、硝酸鹽等;還有汞、鉛、鎳、砷和鉻等重金屬，采用中和、絮凝、沉淀等化學方法處理后的廢水仍不能很好地達標排放。由于脫硫廢水化學處理方法處理后的廢水氯離子(目前尚無化學藥劑可以去除氯離子)仍無法去除，并且氯離子具有在偏酸性水環境中腐蝕性大的特點，導致處理后的廢水無法進入系統回用，而且也達不到排放標準。

　　實用新型內容

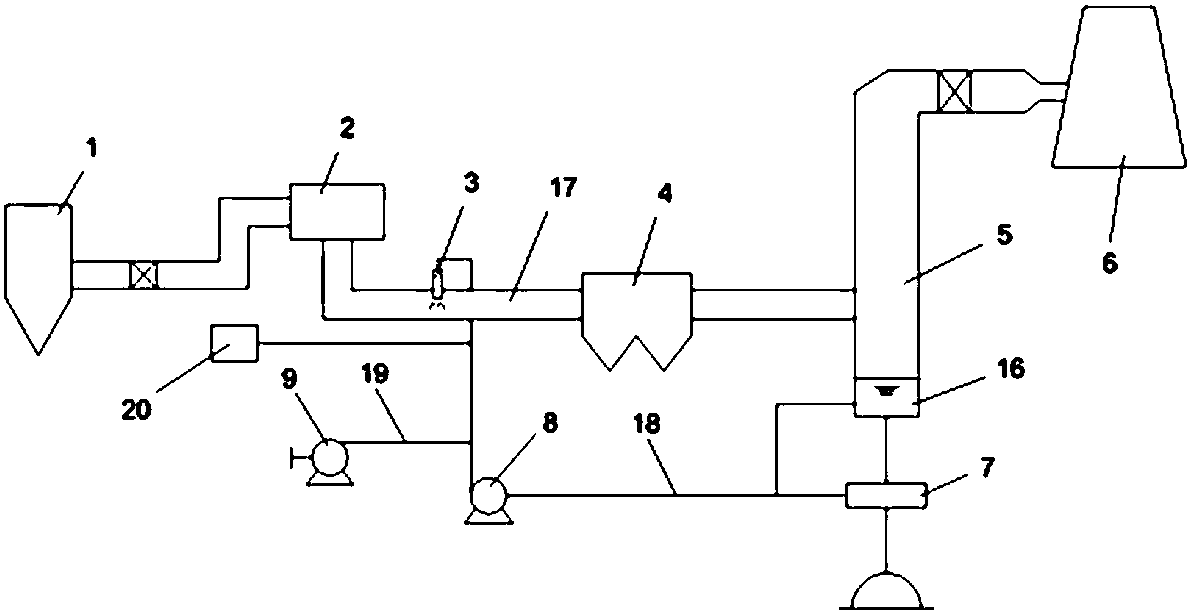

　　針對現有技術中存在的缺陷，本實用新型提供了一種脫硫廢水的處理系統，該系統利用煙道蒸發處理的方式，其原理是將脫硫廢水送至空氣預熱器與電除塵器之間的煙道內，使用噴嘴將廢水霧化，利用煙氣余熱將廢水蒸發，蒸發后殘留的固體物質隨飛灰一起被電除塵器收集。該方案具有工藝簡單、投資費用低、占地面積小等優點。

　　為了實現上述目的，本實用新型的技術方案如下：

　　一種脫硫廢水的處理系統，該系統包括：若干個霧化噴嘴，所述霧化噴嘴設置在火電廠除塵器上游的煙氣管道內，與霧化噴嘴連接有進氣管和進水管，所述進氣管連接有空壓機，所述進水管連接水泵和裝有脫硫廢水的水箱;所述空壓機將壓縮空氣泵入霧化噴嘴，同時所述水泵將脫硫廢水泵入霧化噴嘴，壓縮空氣和脫硫廢水在霧化噴嘴內霧化，噴入該煙氣管道，利用煙氣余熱將霧滴中水份蒸發，殘留固體飛灰由所述除塵器捕集。

　　進一步，所述霧化噴嘴成對地分布在煙氣管道的軸線兩側，沿?zé)煔夤艿涝O(shè)置若干對霧化噴嘴。

　　進一步，在所述進水管上設置有流量計。

　　進一步，在所述煙氣管道內設置有濕度儀。

　　進一步，該系統中還配備有能夠根據所述煙氣管道內濕度對所述霧化噴嘴的開啟數量進行控制的電控設備。

　　進一步，所述電控設備與所述濕度儀和所述霧化噴嘴的開關器連接。

　　進一步，所述電控設備還與所述水泵和所述流量計連接。

　　進一步，在所述進水管和所述進氣管上分別連接有支路管道，該支路管道連接有設置在煙氣管道之外的蒸發處理裝置。

　　進一步，該系統中還配備裝有脫硫廢水的水池，所述水池中設置有潛水泵，由所述潛水泵將脫硫廢水泵入所述水箱中;所述水箱為脫水處理設備處理后用于存儲脫硫廢水的容器，所述水池為吸收塔底部的存儲脫硫廢水的容器。

　　進一步，所述水泵通過管路連接所述水池，分別從所述水箱和水池中直接取水。

　　本實用新型具有下述優點：1)可以節省常規廢水處理方法添加的化學藥品;2)能夠克服現有技術中廢水處理系統配置設備多、投資大、運行成本高和設備檢修維護量大的缺點;3)采用噴霧蒸發處理方法后，廢水中的氯離子以顆粒物的形成被除塵器捕捉，克服了現有技術中氯離子在偏酸性水環境中腐蝕性大的缺點;4)霧化脫硫廢水蒸發要吸收一定的熱量，煙氣濕度一定程度上會有所增加，煙氣溫度會適當降低，煙氣濕度的增加和煙氣溫度的適當降低將降低煙氣中灰的比電阻，提高煙氣除塵效率;5)該方法能真正實現脫硫廢水的近零排放。

　　綜上所述，利用煙氣余熱的脫硫廢水噴霧蒸發處理方案從理論及實踐上均可行，而且其初投資、運行費用、運行管理等方面均優于常規脫硫廢水處理方案，同時應用該方法能實現脫硫廢水的近零排放，符合節能環保的現實要求。但是，該方法中單位時間內產生的脫硫廢水需要在單位時間內蒸發完畢，而且脫硫廢水的蒸發有其特殊要求，微小霧滴噴入到煙氣流后，需在盡量短的時間內完全蒸發汽化，否則未完全蒸發的霧滴會對煙道和電除塵器產生腐蝕。其次，應用噴霧蒸發處理方法后，煙氣特性和煙氣中粉塵特性都將發生一定程度的改變，煙氣除塵效率對煙氣特性和煙氣中粉塵特性又非常敏感。所以，該方案關鍵是控制單位時間內液滴群的蒸發質量和霧化液滴在煙道內的完全蒸發時間，以及噴霧蒸發處理方法對煙氣除塵效率的影響。
