申請日2016.05.12

　　公開(公告)日2016.08.31

　　IPC分類號E21F16/02; E21D11/10; E21D11/38

　　摘要

　　本發明公開了一種暗挖隧道排水處理方法，包括依次進行的以下步驟：a、先在隧道中部設置多個降水井，待隧道內水位降至安全位置后再進行初次襯砌施工;b、待初次襯砌完畢后，將其底面上的淤泥清除后，在初次襯砌底面上鋪設濾水層;c、濾水層中敷設多根延伸至豎井集水坑的排水導管;d、在濾水層上表面鋪設防水層，且在防水層上澆筑C25混凝土。應用時，殘留在初次襯砌上的積水經過濾水層的過濾后進入到排水導管中，通過多個排水導管的集中處理，積水被排至豎井集水坑中，而在排水過程中，濾水層上部分別設置有防水層與混凝土層，進而保證二次襯砌的底面保持干燥，方便隧道內的后期施工。

　　權利要求書

　　1.一種暗挖隧道排水處理方法，其特征在于，包括依次進行的以下步驟：

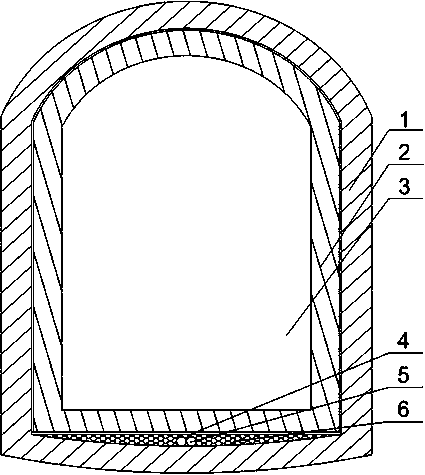

　　a、先在隧道(3)中部設置多個降水井，待隧道(3)內水位降至安全位置后再進行初次襯砌(1)施工;

　　b、待初次襯砌(1)完畢后將其底面上的淤泥清除后，在初次襯砌(1)底面上鋪設濾水層(6);

　　c、濾水層(6)中敷設多根延伸至豎井集水坑的排水導管(5)，同時在排水導管(5)末端設置閥門;

　　d、在濾水層(6)上表面鋪設防水層(4)，且在防水層(4)上澆筑C25混凝土(2)。

　　2.根據權利要求1所述的一種暗挖隧道排水處理方法，其特征在于：在所述b中，濾水層(6)包括由上至下依次鋪設的細碎石層和粗碎石層。

　　3.根據權利要求2所述的一種暗挖隧道排水處理方法，其特征在于：所述細碎石層的厚度為所述濾水層(6)厚度的0.7~0.9倍。

　　4.根據權利要求2所述的一種暗挖隧道排水處理方法，其特征在于：所述細碎石層與粗碎石層分別將排水導管(5)的上部與下部包裹覆蓋，排水導管(5)上開有多個引水孔，且所述細碎石層中碎石的最小直徑大于或是等于所述引水孔的直徑。

　　5.根據權利要求1所述的一種暗挖隧道排水處理方法，其特征在于：在所述步驟c中，排水導管(5)的個數至少為兩個。

　　6.根據權利要求1所述的一種暗挖隧道排水處理方法，其特征在于：在所述步驟d中，防水層(4)的厚度為2~4㎜。

　　7.根據權利要求6所述的一種暗挖隧道排水處理方法，其特征在于：在所述步驟d中，防水層(4)包括PVC隔水板和土工布，所述土工布覆蓋在PVC隔水板的上表面。

　　8.根據權利要求1所述的一種暗挖隧道排水處理方法，其特征在于：在所述步驟d中，澆筑的C25混凝土(2)厚度為45~55㎜。

　　說明書

　　一種暗挖隧道排水處理方法

　　技術領域

　　本發明涉及隧道施工領域，具體涉及一種暗挖隧道排水處理方法。

　　背景技術

　　隧道開挖后，為使圍巖穩定，確保運營安全，需按一定輪廓尺寸建造一層具有足夠強度的支護結構，這種隧道支護結構稱為隧道襯砌。常用的襯砌種類有就地灌注混凝土類、預制塊拼裝、噴錨或單噴混凝土、復合式襯砌。而針對于含水量豐富的地質結構，隧道施工時則采用復合式襯砌，復合式襯砌指的是分內外兩層先后施作的隧道襯砌，包括外層的初次襯砌和內層的二次襯砌，而隧道的二次襯砌施工必須保持隧道干燥，才能保證隧道施工的安全和質量。

　　由于地質結構復雜、地下水水源豐富、地勘數據不準確、雨季施工、降水井降水效果不理想等原因，往往隧道的初次襯砌施工時，隧道內會出現地下水積水較多的情況，大大延緩了二次襯砌的施工進度。傳統隧道排水處理，一般是利用鉆孔機在兩側邊墻底部鉆深度為5米左右的降水井，使得地下水沿降水井中流出，同時在兩側邊墻設置排水溝以降低隧道內積水的水位;而排水溝修筑方法，是土方開挖完成后，采用木模板搭建形成排水溝的空腔，隨后在木模板周圍澆注仰拱層;木模板搭建的空腔上部設置排水溝蓋板鋼筋網，澆注排水溝蓋板;隨后還有在仰拱層和排水溝蓋板上部澆注平整層等工序，待仰拱層和排水溝蓋板都凝固滿足強度標準后，拆除原來的木模板，即得到需要的排水溝。由于隧道的排水溝長度較長，采用上述實施方式時，需要使用大量模板、木枋，搭建和拆除模板框架也需要消耗很多工時，并且，排水效果不容易達到預期效果。

　　發明內容

　　本發明的目的在于提供一種暗挖隧道排水處理方法，實現在地下水豐富的暗挖隧道中降水井降水效果不理想或因施工條件無法進行降水井施工的情況下，能有效引流地下水并在終端封堵，保證隧道內干燥。

　　本發明通過下述技術方案實現：

　　一種暗挖隧道排水處理方法，包括依次進行的以下步驟：

　　a、先在隧道中部設置多個降水井，待隧道內水位降至安全位置后再進行初次襯砌施工;

　　b、待初次襯砌完畢后，將其底面上的淤泥清除后，在初次襯砌底面上鋪設濾水層;

　　c、濾水層中敷設多根延伸至豎井集水坑的排水導管，同時在排水導管末端設置閥門;

　　d、在濾水層上表面鋪設防水層，且在防水層上澆筑C25混凝土。

　　針對現有技術中，含水量豐富的隧道在挖掘時，不僅因?yàn)榻邓�井的降水效果不理想而�?dǎo)致隧道內累積大量的水，還因?yàn)槌醮我r砌底面上滲出大量的積水，使得隧道內無法進行下一步的施工;而常采用的施工方式---在隧道兩側邊墻鉆井和鋪設排水溝的方式以降低隧道內積水水位的技術手段過于復雜，并且隧道兩側邊墻的初期支護穩定性容易受到降水井的影響，不能保證隧道初期支護處于基本干燥狀態，延緩了施工進度;而發明摒棄在隧道兩側邊墻底部設置降水井的方式，通過在隧道中部設置降水井，在保證隧道內積水不影響正常施工的前提，開始對隧道內部進行初次襯砌施工，而初次襯砌施工采用現有技術中較為成熟的技術手段，即進行鋼格柵的安裝與噴射混凝土的初期支護，在保證隧道施工正常進行的同時，提高初期支護的穩定性，有效地控制地面沉降。而為保證在隧道二襯施工時其底面的干燥，在含水量豐富的地段，殘留在初次襯砌上的積水經過濾水層的過濾后進入到排水導管中，通過多個排水導管的集中處理，積水被排至豎井集水坑中，而在排水過程中，濾水層上部分別設置有防水層與混凝土層，進而保證二次襯砌的底面保持干燥，方便隧道內的后期施工。

　　在所述b中，濾水層包括由上至下依次鋪設的細碎石層和粗碎石層。濾水層主要用于將滲透到在初次襯砌底面上的固液混合物進行過濾清理，避免大量的泥沙堆積后對排水導管內部造成堵塞，而細碎石層與粗碎石層可先后對泥漿進行處理，同時保證用于過濾的碎石不會隨水流經排水導管外壁上的引水孔被排出。

　　所述細碎石層的厚度為所述濾水層厚度的0.7~0.9倍。在隧道施工中，因挖掘鉆進會產生大量的泥漿，在積水外排的速率穩定后，大量的泥漿會沉淀在濾水層上經排水導管排至豎井集水坑中，而大量的泥漿很容易將排水導管的引水孔以及排水導管內部堵塞，進而導致積水外排速率降低或是無法外排;而在本發明的濾水層中，細碎石層中形成的水流通道相對于粗碎石層來說較小，且水流通道的數量更多，而在濾水層中排水導管排水效率會受到兩種運動流向相反的水流影響，即沿細碎石層向下流動的泥漿積水和沿粗碎石層向上流動的地下水的綜合影響，當上涌的地下水的流動速度大于泥漿積水的下移速度時，地下水沿粗碎石層中的水流通道向上對泥漿積水形成沖擊，使得細碎石層中堵塞的水流通道被疏通，發明人將細碎石層的厚度設置成整個濾水層厚度的0.7~0.9倍，在保證泥漿積水順利向下過濾至排水導管的前提下，方便對細碎石層的反洗，以提高泥漿積水的外排效率。而當細碎石層的厚度所占比例低于0.7時，向上移動的地下水容易將細碎石層攪動，使得泥漿積水與細碎石相互粘連，進而導致濾水層過濾效果的弱化。

　　所述細碎石層與粗碎石層分別將排水導管的上部與下部包裹覆蓋，排水導管上開有多個引水孔，且所述細碎石層中碎石的最小直徑大于或是等于所述引水孔的直徑。通過濾水層中粗碎石以及細碎石對泥漿積水實現二級過濾，以降低排水管道的堵塞率，并且細碎石層中的碎石的最小直徑大于或是等于引水孔的直徑，可避免碎石在排水過程中逐級減少，保證排水速率的穩定性。

　　在所述步驟c中，排水導管的個數至少為兩個。將排水導管的個數設置在兩個或是兩個以上，以保證初次襯砌底面上積水的外排能夠與滲水的進度保持一致，方便混凝土澆筑的進行。

　　在所述步驟d中，防水層的厚度為2~4㎜。防水層作為混凝土澆筑的基體，在避免混凝土與濾水層粘連，保證過濾流道的通暢的同時，還能對混凝土所形成的二次襯砌做出保護，進一步避免二次襯砌底面上出現滲水現象。

　　在所述步驟d中，防水層包括PVC隔水板和土工布，所述土工布覆蓋在PVC隔水板的上表面。通過土工布與PVC隔水板，使得成型的初次襯砌與二次襯砌之間的泥漿無法對二次襯砌造成侵蝕，以保證二次襯砌外壁始終處于干燥狀態。

　　在所述步驟d中，澆筑的C25混凝土厚度為45~55㎜�；炷�土厚度設置在45~55㎜范圍內，可保證所形成的二次襯砌底面上具有足夠的支撐力度，同時不會對初次襯砌與二次襯砌之間的排水空間受到過大的承載壓力，防止排水導管形變而影響積水的外排。

　　本發明與現有技術相比，具有如下的優點和有益效果：

　　1、本發明中為保證在隧道二襯施工時其底面的干燥，在含水量豐富的地段，殘留在初次襯砌上的積水經過濾水層的過濾后進入到排水導管中，通過多個排水導管的集中處理，積水被排至豎井集水坑中，而在排水過程中，濾水層上部分別設置有防水層與混凝土層，進而保證二次襯砌的底面保持干燥，方便隧道內的后期施工;

　　2、本發明將細碎石層的厚度設置成整個濾水層厚度的0.7~0.9倍，在保證泥漿積水順利向下過濾至排水導管的前提下，方便對細碎石層的反洗，以提高泥漿積水的外排效率。而當細碎石層的厚度所占比例低于0.7時，向上移動的地下水容易將細碎石層攪動，使得泥漿積水與細碎石相互粘連，進而導致濾水層過濾效果的弱化;

　　3、本發明中的防水層作為混凝土澆筑的基體，在避免混凝土與濾水層粘連，保證過濾流道的通暢的同時，還能對混凝土所形成的二次襯砌做出保護，進一步避免二次襯砌底面上出現滲水現象。
