申請日2016.05.12
公開(公告)日2016.09.21
IPC分類號C02F1/04; B01D53/78; B01D53/72; C02F101/34; C02F103/36
摘要
本發明提供了一種費托合成廢水處理系統和費托合成廢水的處理方法。該系統包括：脫酸塔，設置有費托合成廢水入口，且脫酸塔的塔頂設置有脫酸氣出口，塔底設置有蒸余液出口;第一堿洗裝置，設置有脫酸氣入口，脫酸氣入口與脫酸塔上的脫酸氣出口相連通;且第一堿洗裝置的頂部設置有第一氣體出口，底部設置有第一乙酸鈉溶液出口;第二堿洗裝置，設置有第一氣體入口，第一氣體入口與第一氣體出口相連通;且第二堿洗裝置的頂部設置有第二氣體出口，底部設置有第二乙酸鈉溶液出口。采用本發明提供的廢水處理系統處理費托合成廢水能夠有效降低其含酸量，從而有利于將脫酸后的蒸余液和醇類進行后續回收處理，從而有利于工業化的推廣應用。
權利要求書
1.一種費托合成廢水處理系統，其特征在于，所述系統包括：

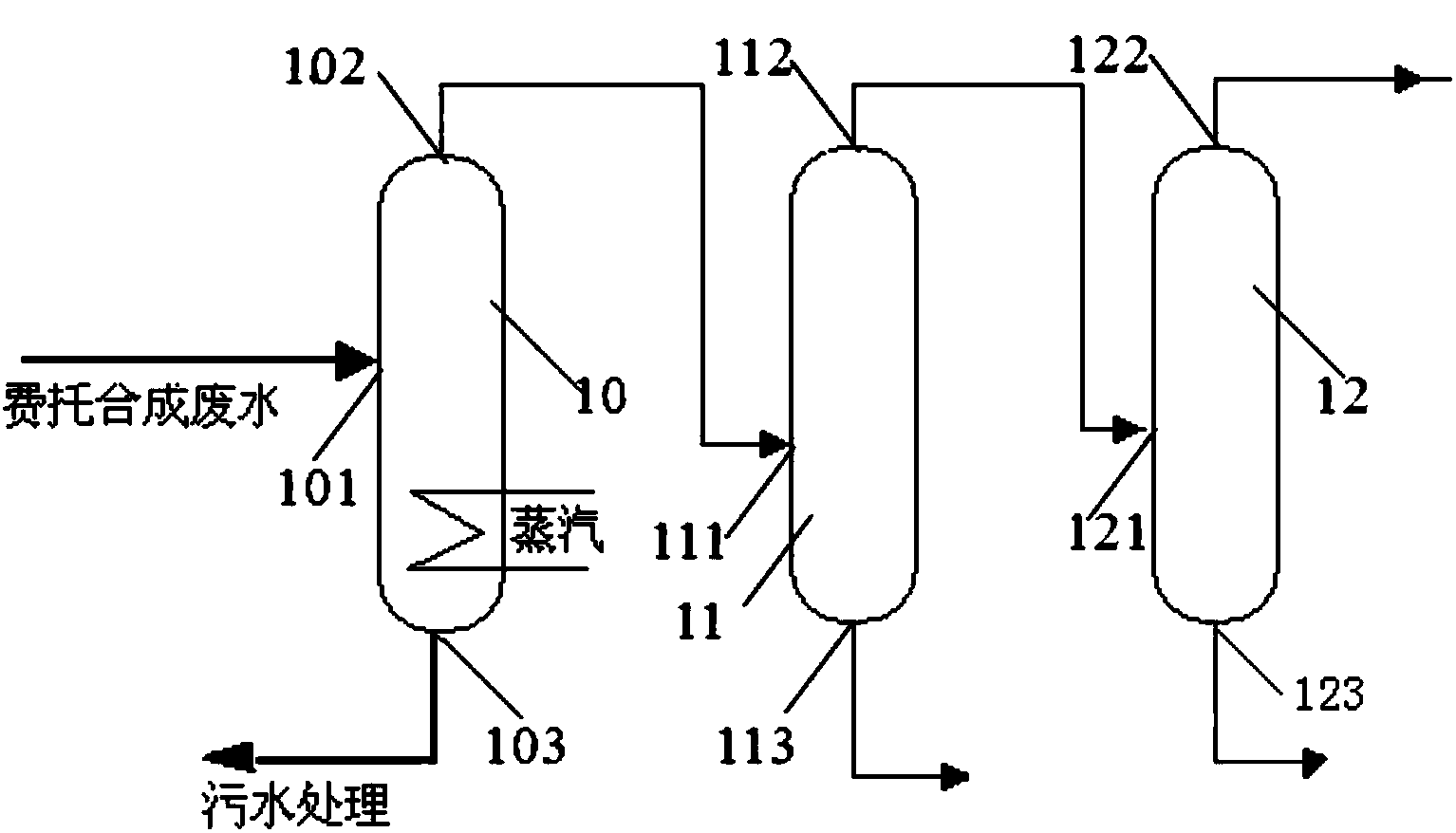

脫酸塔(10)，設置有費托合成廢水入口(101)，且所述脫酸塔(10)的塔頂設置有脫酸氣出口(102)，塔底設置有蒸余液出口(103);
第一堿洗裝置(11)，設置有脫酸氣入口(111)，所述脫酸氣入口(111)與所述脫酸塔(10)上的所述脫酸氣出口(102)相連通;且所述第一堿洗裝置(11)的頂部設置有第一氣體出口(112)，底部設置有第一乙酸鈉溶液出口(113);
第二堿洗裝置(12)，設置有第一氣體入口(121)，所述第一氣體入口(121)與所述第一氣體出口(112)相連通;且所述第二堿洗裝置(12)的頂部設置有第二氣體出口(122)，底部設置有第二乙酸鈉溶液出口(123)。
2.根據權利要求1所述的處理系統，其特征在于，所述第一堿洗裝置(11)上設置有第一循環堿液出口和第一循環堿液入口，且所述第一循環堿液出口和所述第一循環堿液入口由第一堿液循環管路(114)相連通：以及
所述第二堿洗裝置(12)上設置有第二循環堿液出口和第二循環堿液入口，且所述第二循環堿液出口和所述第二循環堿液入口由第二堿液循環管路(124)相連通。
3.根據權利要求2所述的處理系統，其特征在于，還包括堿液供應裝置(13)，設置有堿液出口(131)和加堿口(132)，且所述堿液出口(131)分別與所述第一堿液循環管路(114)和所述第二堿液循環管路(124)相連通。
4.根據權利要求3所述的處理系統，其特征在于，所述第一堿液循環管路(114)上設置有第一冷卻裝置(115);優選地，所述第一冷卻裝置(115)為空氣冷卻裝置。
5.根據權利要求4所述的處理系統，其特征在于，所述第二堿液循環管路(124)上設置有第二冷卻裝置(125);優選地，所述第二冷卻裝置(125)為空氣冷卻裝置。
6.根據權利要求5所述的處理系統，其特征在于，還包括乙酸鈉制備裝置(14)，且所述第一乙酸鈉溶液出口(113)和所述第二乙酸鈉溶液出口(123)分別與所述乙酸鈉制備裝置(14)相連通。
7.根據權利要求6所述的處理系統，其特征在于，所述乙酸鈉制備裝置(14)包括依次連接的蒸發結晶單元(141)和過濾單元(142);其中，所述過濾單元(142)包括濾液出料口(1421)和乙酸鈉產品出料口(1422)，且所述濾液出料口(1421)與所述加堿口(132)相連通;
優選地，所述蒸發結晶單元(141)與帶有抽真空系統的凝液罐(143)相連通，且所述凝液罐(143)的出水口與所述堿液出口(131)所在的流路相連通。
8.根據權利要求7所述的處理系統，其特征在于，還包括醇脫水裝置(15)，設置有待脫水氣體入口(151)、脫出水出口(152)和醇出口(153)，且所述待脫水氣體入口(151)與所述第二氣體出口(122)相連通。
9.一種費托合成廢水的處理方法，其特征在于，包括：
醇酸脫除過程：將所述費托合成廢水進行精餾，得到脫酸氣和蒸余液，所述脫酸氣包括乙酸與醇;
第一堿洗過程：將所述脫酸氣在第一堿液中進行堿洗處理，得到第一乙酸鈉溶液和第一氣體;
第二堿洗過程：將所述第一氣體在第二堿液中進行堿洗處理，得到第二乙酸鈉溶液和第二氣體。
10.根據權利要求9所述的方法，其特征在于，所述第一堿液和所述第二堿液分別獨立地選自氫氧化鈉和/或碳酸鈉的水溶液。
11.根據權利要求9或10所述的方法，其特征在于，所述醇酸脫除過程在脫酸塔中進行，所述脫酸塔的塔頂溫度為120～130℃，塔底溫度為130～135℃，壓力為0.3～0.5MPa。
12.根據權利要求11所述的方法，其特征在于，所述第一堿液的pH為8.5～9.5，所述第二堿液的pH大于10。
13.根據權利要求9所述的方法，其特征在于，所述處理方法還包括由所述第一乙酸鈉溶液和所述第二乙酸鈉溶液得到乙酸鈉產品的過程。
說明書
費托合成廢水處理系統和費托合成廢水的處理方法
技術領域
本發明涉及化工領域，具體而言，涉及一種費托合成廢水處理系統和費托合成廢水的處理方法。
背景技術
隨著世界有限的石油資源日漸枯竭和對環境保護意識的不斷增強，研究與尋找環境友好的石油能源替代品成為世界技術開發的方向之一�，F(xiàn)如今礦物質、煤炭和天然氣轉化技術的應用已成為多元化解決石油資源短缺問題的重要途徑。如以煤炭和天然氣為原料，通過費托合成反應轉化為油或其它化工產品。上述應用一方面可解決石油資源短缺，滿足國民經濟快速增長對能源的需求;另一方面可以生產出更多的有用化工產品，帶動地方經濟的發展，同時還可減少直接燃燒造成的環境污染，意義重大。
煤間接液化技術是以煤為原料，通過煤氣化、費托合成、油品提質加工等技術獲得發動機液體燃料油品和化工品的低碳清潔轉化技術，也是我國煤炭清潔轉化利用的方向之一。
在費托合成反應中，每生產1噸油品能夠產生1.2噸的合成廢水，其中合成水中含乙酸0.5～2%左右。國內現在的費托合成廢水的處理工藝主要為回收合成廢水中的醇類和醛酮等，然后將合成廢水中的乙酸等酸類與回收過程的廢水一并送至污水處理裝置進行處理。由于費托合成廢水中含酸高，其經過現有的廢水處理工藝處理后，后續排出的廢水不符合環保要求，因而至今仍沒有一種處理方法能夠很好地應用于費托合成廢水的工業化處理上。鑒于上述問題的存在，有必要設計出一種能夠?qū)崿F(xiàn)工業化應用的、環保的費托合成廢水的處理方法。
發明內容
本發明的主要目的在于提供一種費托合成廢水處理系統和費托合成廢水的處理方法，以解決因費托合成廢水含酸量過高而導致現有的上述廢水處理方法無法實現工業化的問題。
為了實現上述目的，本發明一個方面提供了一種費托合成廢水處理系統，系統包括：脫酸塔，設置有費托合成廢水入口，且脫酸塔的塔頂設置有脫酸氣出口，塔底設置有蒸余液出口;第一堿洗裝置，設置有脫酸氣入口，脫酸氣入口與脫酸塔上的脫酸氣出口相連通;且第一堿洗裝置的頂部設置有第一氣體出口，底部設置有第一乙酸鈉溶液出口;第二堿洗裝置，設置有第一氣體入口，第一氣體入口與第一氣體出口相連通;且第二堿洗裝置的頂部設置有第二氣體出口，底部設置有第二乙酸鈉溶液出口。
進一步地，第一堿洗裝置上設置有第一循環堿液出口和第一循環堿液入口，且第一循環堿液出口和第一循環堿液入口由第一堿液循環管路相連通：以及第二堿洗裝置上設置有第二循環堿液出口和第二循環堿液入口，且第二循環堿液出口和第二循環堿液入口由第二堿液循環管路相連通。
進一步地，還包括堿液供應裝置，設置有堿液出口和加堿口，且堿液出口分別與第一堿液循環管路和第二堿液循環管路相連通。
進一步地，第一堿液循環管路上設置有第一冷卻裝置;優選地，第一冷卻裝置為空氣冷卻裝置。
進一步地，第二堿液循環管路上設置有第二冷卻裝置;優選地，第二冷卻裝置為空氣冷卻裝置。
進一步地，還包括乙酸鈉制備裝置，且第一乙酸鈉溶液出口和第二乙酸鈉溶液出口分別與乙酸鈉制備裝置相連通。
進一步地，乙酸鈉制備裝置包括依次連接的蒸發結晶單元和過濾單元;其中，過濾單元包括濾液出料口和乙酸鈉產品出料口，且濾液出料口與加堿口相連通;
優選地，蒸發結晶單元與帶有抽真空系統的凝液罐相連通，且凝液罐的出水口與堿液出口所在的流路相連通。
進一步地，還包括醇脫水裝置，設置有待脫水氣體入口、脫出水出口和醇出口，且待脫水氣體入口與第二氣體出口相連通。
本發明另一方面提供了一種費托合成廢水的處理方法，包括：醇酸脫除過程：將費托合成廢水進行精餾，得到脫酸氣和蒸余液，脫酸氣包括乙酸與醇;第一堿洗過程：將脫酸氣在第一堿液中進行堿洗處理，得到第一乙酸鈉溶液和第一氣體;第二堿洗過程：將第一氣體在第二堿液中進行堿洗處理，得到第二乙酸鈉溶液和第二氣體。
進一步地，第一堿液和第二堿液分別獨立地選自氫氧化鈉和/或碳酸鈉的水溶液。
進一步地，醇酸脫除過程在脫酸塔中進行，脫酸塔的塔頂溫度為120～130℃，塔底溫度為130～135℃，壓力為0.3～0.5MPa。
進一步地，第一堿液的pH為8.5～9.5，第二堿液的pH大于10。
進一步地，處理方法還包括由第一乙酸鈉溶液和第二乙酸鈉溶液得到乙酸鈉產品的過程。
應用本發明的技術方案，將費托合成廢水通過脫酸塔能夠?qū)宜岷痛碱惖拿撍釟夥蛛x出來，然后經過堿洗裝置能夠?qū)⒚撍釟庵械乃嵝詺怏w吸收，從而將醇類分離，這有利于提高醇類的純度。由于第一堿洗裝置和第二堿洗裝置中發生的堿洗過程為放熱反應，且反應過程總需要一定的反應時間，設置兩個堿洗裝置能夠?qū)⒚撍釟庵形磥?lái)得及被第一堿洗裝置吸收的酸性氣體全部吸收;同時設置兩個堿洗塔，還有利于抑制堿洗過程產生大量的熱，進而影響堿洗過程的效果。此外，上述廢水處理裝置具有簡便易操作、成本較低等特點。綜上所述，采用本發明提供的廢水處理系統處理費托合成廢水能夠有效降低其含酸量，從而有利于將脫酸后的蒸余液和醇類進行后續回收處理，從而有利于工業化的推廣應用。
