申請日2016.05.12

　　公開(公告)日2016.09.28

　　IPC分類號C02F9/08; C02F1/32

　　摘要

　　本實用新型涉及一種光催化處理有機廢水的裝置，屬于廢水處理裝置領域，包括光催化反應箱，光催化反應箱內部中間處安裝有石英玻璃管，石英玻璃管內設置有紫外線燈，光催化反應箱左右兩端分別螺紋連接有除雜室和最終過濾室，光催化反應箱內壁沿軸向設有螺旋狀導流片，螺旋狀導流片表面均勻涂有納米二氧化鈦層，光催化反應箱左右兩端設置有連通除雜室和最終過濾室的通孔，除雜室內安裝有若干層濾布，除雜室左端設置有進水口，最終過濾室內設置有若干塊等間距分布的活性碳板，最終過濾室右端設置有出水口。本實用新型由三段組裝而成，方便加工和運輸，不會因長時間接觸而產生安全隱患，廢水處理更完全，反應效果更好。

　　權利要求書

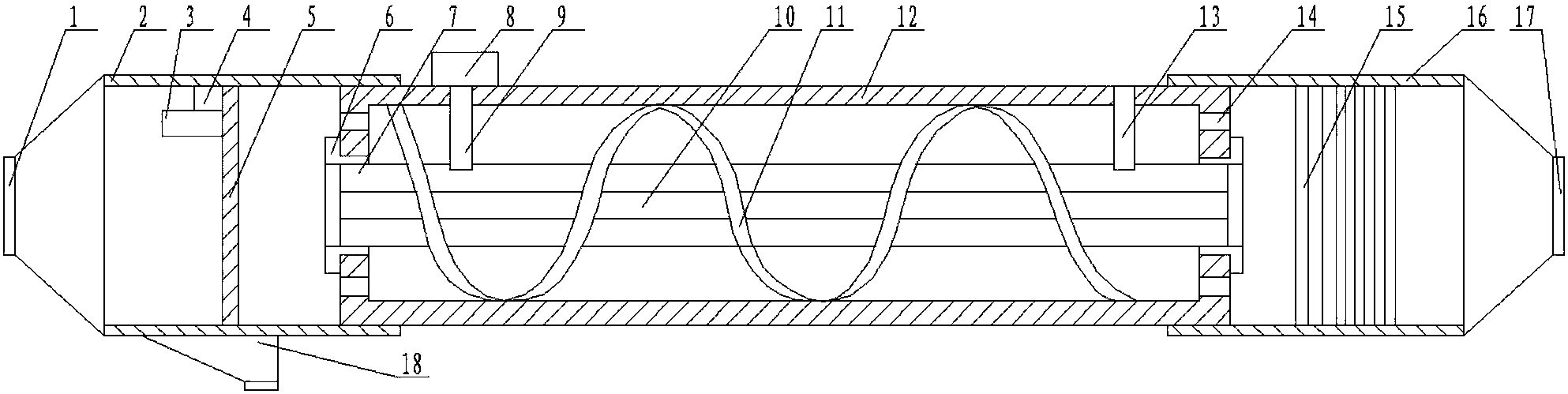

　　1.一種光催化處理有機廢水的裝置，包括光催化反應箱(12)，光催化反應箱(12)內部中間處通過唇形密封環(6)安裝有石英玻璃管(7)，石英玻璃管(7)內設置有紫外線燈(10)，其特征在于光催化反應箱(12)左右兩端分別螺紋連接有除雜室(2)和最終過濾室(16)，光催化反應箱(12)內壁沿軸向設有螺旋狀導流片(11)，螺旋狀導流片(11)表面均勻涂有納米二氧化鈦層，所述螺旋狀導流片(11)的外緣與光催化反應箱(12)固定連接，光催化反應箱(12)左右兩端設置有連通除雜室(2)和最終過濾室(16)的通孔(14)，所述除雜室(2)內安裝有若干層濾布(5)，每層濾布(5)前端均通過電動伸縮桿(4)安裝有清潔刷(3)，清潔刷(3)緊貼于濾布(5)表面設置，除雜室(2)下端活動安裝有與除雜室(2)相連通的集塵斗(18)，除雜室(2)左端設置有進水口(1)，最終過濾室(16)內設置有若干塊等間距分布的活性碳板(15)，最終過濾室(16)右端設置有出水口(17)。

　　2.根據權利要求1所述的光催化處理有機廢水的裝置，其特征在于所述紫外線燈(10)由3-6個并聯的燈柜組成。

　　3.根據權利要求1所述的光催化處理有機廢水的裝置，其特征在于所述電動伸縮桿(4)連接有PLC控制器。

　　4.根據權利要求1所述的光催化處理有機廢水的裝置，其特征在于所述光催化反應箱(12)外壁上設置有風機(8)，風機(8)通過進風管(9)連接到石英玻璃管(7)內部，石英玻璃管(7)另一端設置有連通到光催化反應箱(12)外部的出風管(13)。

　　說明書

　　光催化處理有機廢水的裝置

　　技術領域

　　本實用新型屬于廢水處理裝置領域，具體涉及一種光催化處理有機廢水的裝置。

　　背景技術

　　隨著經濟的發展，全球環境污染和能源危機的出現，人們越來越關注能源和環境問題，而工業生產所帶來的污水中污染物種類多，濃度高，迫切需要低運行成本、高運行效率、不產生二次污染的光催化劑與光催化裝置。

　　在工業廢水中，一般含有無機物和有機物兩大類污染物，目前處理無機物的方法已經成熟，而處理有機物的方式主要分為：活性炭吸附，氧化處理，膜處理法，離子交換樹脂。其中活性炭吸附這種方式有機物去除率一般為20%-60%，去除率較低，且需要使用大量活性炭;氧化處理是通過在廢水中添加氧化劑，有機物去除率跟氧化劑的種類及濃度有關;膜處理法是通過具有選擇透過性的生物膜來分離廢水中的有機物，但是這種方式膜易堵塞，膜材料需定期更換，維護成本高;離子交換樹脂方式適用于有機污染物濃度不高的水凈化處理工藝。

　　目前常見光催化裝置有：流化床光催化反應器、液膜型光催化反應器、光催化與膜分離一體化反應器和玻璃片式光催化反應器等，以上光催化裝置結構較復雜，成本費用較高，應用受到一定限制，因此給人們的使用造成了困惑，且在安裝運輸時較為麻煩，紫外線分布不均勻造成光催化效果較差，另外廢水中有事會存在雜物，會影響光催化反應的效果，紫外線燈長時間使用存在安全隱患。

　　實用新型內容

　　本實用新型的目的是提供一種光催化處理有機廢水的裝置，來解決上述問題。

　　本實用新型光催化處理有機廢水的裝置，包括光催化反應箱，光催化反應箱內部中間處通過唇形密封環安裝有石英玻璃管，石英玻璃管內設置有紫外線燈，光催化反應箱左右兩端分別螺紋連接有除雜室和最終過濾室，光催化反應箱內壁沿軸向設有螺旋狀導流片，螺旋狀導流片表面均勻涂有納米二氧化鈦層，所述螺旋狀導流片的外緣與光催化反應箱固定連接，光催化反應箱左右兩端設置有連通除雜室和最終過濾室的通孔，所述除雜室內安裝有若干層濾布，每層濾布前端均通過電動伸縮桿安裝有清潔刷，清潔刷緊貼于濾布表面設置，除雜室下端活動安裝有與除雜室相連通的集塵斗，除雜室左端設置有進水口，最終過濾室內設置有若干塊等間距分布的活性碳板，最終過濾室右端設置有出水口。

　　所述紫外線燈由3-6個并聯的燈柜組成，防止因為一個燈柜損壞，而影響反應進行。

　　所述電動伸縮桿連接有PLC控制器，可以自動控制清掃濾布。

　　所述光催化反應箱外壁上設置有風機，風機通過進風管連接到石英玻璃管內部，石英玻璃管另一端設置有連通到光催化反應箱外部的出風管，可以在石英玻璃管內部通入流動的空氣，降低了紫外線燈的溫度，增長使用壽命。

　　與現有技術相比，本實用新型的優點在于：

　　本裝置由三段組裝而成，方便加工和運輸，防爆燈罩將紫外線燈與有機廢水完全隔離，不會因長時間接觸而產生安全隱患，光催化反應前對廢水進行過濾，防止影響反應效果，且反應后再進行過濾使得廢水處理更完全，另外催化劑螺旋分布在紫外線燈周圍，使得反應效果更好。
