申請日2016.05.12

　　公開(公告)日2016.10.05

　　IPC分類號C02F9/10

　　摘要

　　本實用新型公開了一種煤礦反滲透濃縮廢水處理系統，屬于工業廢水處理領域。利用納濾‑反滲透耦合蒸發工藝處理煤礦礦井廢水。所述系統由貯水池、納濾裝置、反滲透裝置和蒸發裝置構成，在貯水池后面依次連接納濾裝置和反滲透裝置，納濾裝置和反滲透裝置均連接有蒸發裝置。本實用新型廢水處理流程簡單，出水可達標排放，有效解決了高鹽水的污染問題，同時對一價鹽和二價鹽分別進行回收，提高了回收利用價值。

　　權利要求書

　　1.一種煤礦反滲透濃縮廢水處理系統，其特征是由貯水池、納濾裝置、反滲透裝置和蒸發裝置構成，在貯水池后面依次連接納濾裝置和反滲透裝置，納濾裝置和反滲透裝置均連接有蒸發裝置。

　　說明書

　　一種煤礦反滲透濃縮廢水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種煤礦反滲透濃縮廢水處理系統。

　　背景技術

　　隨著我國煤礦礦井廢水的深度回用處理，反滲透技術在該領域的應用日益廣泛，反滲透出水可以回用，解決了礦區用水的緊張。但反滲透濃縮液中含有大量鹽類，直接排放會造成土壤鹽堿化，引起新的污染。

　　目前對高鹽廢水的處理主要有蒸發法，其中，蒸發池占地面積大，效率低;蒸發器處理效果好，但運行成本高。因此常用預處理先將反滲透濃縮液進一步濃縮，再進入蒸發器濃縮結晶，以降低運行成本。常用的預處理方法有反滲透、電滲析等，在應用過程中發現，出水雖然可以達標排放，但結晶形成的混鹽無有效方法進行再利用，作為危廢處理，成本較高。因此，分鹽回收是煤礦反滲透濃縮廢水處理中亟待解決的問題。

　　實用新型內容

　　本實用新型的目的在于克服上述現有技術中的不足，提供一種煤礦反滲透濃縮廢水處理系統，本實用新型設計合理、處理效果好，能有效處理煤礦反滲透濃縮廢水，出水可達標排放，回收的一價鹽可用作融雪劑，二價鹽可用作化工原料。

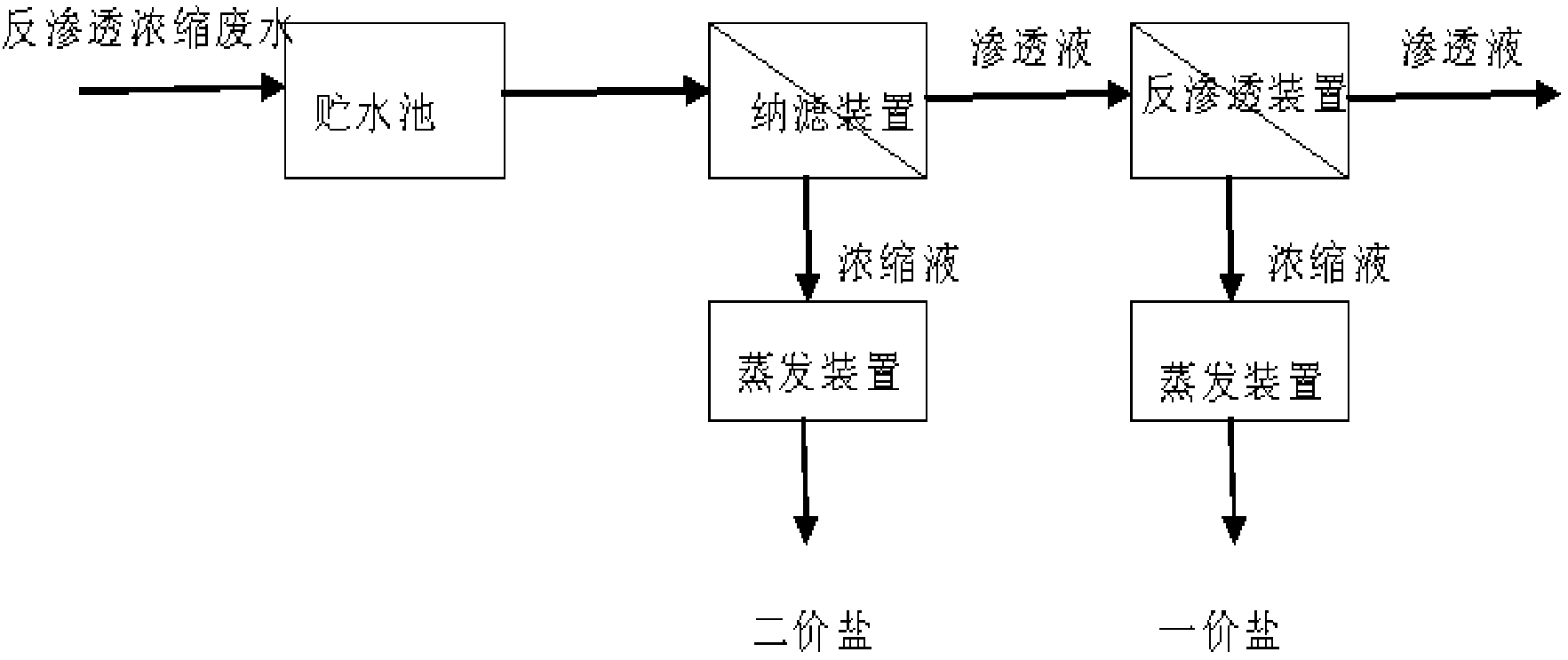

　　為實現上述目的，本實用新型采用的技術方案是：一種煤礦反滲透濃縮廢水處理系統，其特征是由貯水池、納濾裝置、反滲透裝置和蒸發裝置構成，在貯水池后面依次連接納濾裝置和反滲透裝置，納濾裝置和反滲透裝置均連接有蒸發裝置。

　　本實用新型與現有技術相比具有以下優點：

　　一、本實用新型通過納濾裝置、反滲透裝置和蒸發裝置的巧妙組合，可以實現一價鹽和二價鹽的分鹽回收，解決了鹽的出路，增加了經濟效益。

　　二、本實用新型通過納濾裝置截留二價離子，通過反滲透裝置截留一價離子，出水中鹽含量達到排放標準，減少了對環境的污染。

　　三、本實用新型通過納濾裝置及反滲透裝置對反滲透濃縮廢水進行進一步濃縮后，濃縮液分別進入蒸發裝置進行結晶，有效的降低了處理成本。

　　四、本實用新型集水處理、分鹽回收于一體，設計合理、處理效果好，能有效處理煤礦反滲透濃縮廢水。
