申請日2016.05.12

　　公開(公告)日2016.11.30

　　IPC分類號C02F9/14; B60P3/00

　　摘要

　　本發明公開了一種污水處理半掛車，包括車架和車廂，車廂固定在車架上，車架上還設有柴油發電機和抽水泵，抽水泵內收納有抽水帶，其通過進水管與車廂內部相連通;車架下部設有控制器和反光架;車廂內通過隔板依次隔有設有格柵池、預處理池、MBR膜生物反應池、紫外線消毒池和離子交換器，車廂頂部設有排風扇和壓縮機，格柵池內設有粗格柵和細格柵，格柵池下部設有引流管，其將污水引入預處理池;MBR膜生物反應器內設有瀑氣攪拌器和填料架，上壁設有潷水器，潷水器與紫外線消毒池連通，紫外線消毒池內設有紫外線燈架;紫外線消毒池下部設有離子交換器;本裝置能被牽引移動，功能多樣處理污水高效快捷。

　　權利要求書

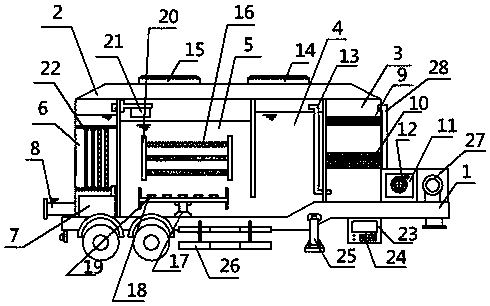

　　1.一種污水處理半掛車，包括車架(1)和車廂(2)，車廂(2)固定在車架(1)上，車架(1)上設有懸架、輪胎、升降支撐(25)和反光架(26)，其特征在于：所述車廂(2)內設有污水處理工作站，污水處理站通過隔板依次隔有格柵池(3)、CASS工藝池和紫外線消毒池(6)。

　　2.根據權利要求1所述的一種污水處理半掛車，其特征在于：所述格柵池(3)內豎向設有粗格柵(9)和細格柵(10)。

　　3.根據權利要求1所述的一種污水處理半掛車，其特征在于：所述CASS工藝池設有預處理池(4)和MBR膜生物反應池(5)，預處理池(4)通過隔板與MBR膜生物反應池(5)隔開，所述隔板下部設有開口。

　　4.根據權利要求3所述的一種污水處理半掛車，其特征在于：所述MBR膜生物反應池(5)內設有填料架(20)，填料架(20)上設有多層的生物膜層(16)。

　　5.根據權利要求4所述的一種污水處理半掛車，其特征在于：所述車廂(2)頂部設有排氣扇(15)和壓縮機(14)。

　　6.根據權利要求5所述的一種污水處理半掛車，其特征在于：所述MBR膜生物反應池(5)下部設有轉軸(17)，通過轉軸(17)活動連接有瀑氣攪拌器(18)，瀑氣攪拌器(18)上設有瀑氣口(19)，瀑氣攪拌器(18)通過風管與壓縮機(14)連接。

　　7.根據權利要求6所述的一種污水處理半掛車，其特征在于：所述MBR膜生物反應池(18)上壁設有潷水器(21)。

　　8.根據權利要求1所述的一種污水處理半掛車，其特征在于：所述紫外線消毒池(6)內設有紫外線燈架(22)，紫外線燈架(22)上設有多組紫外線燈。

　　9.根據權利要求1-8任一項所述的污水處理半掛車，其特征在于：所述車架(1)上設有柴油發電機(27)和抽水泵(11)，抽水泵(11)通過進水管(28)與格柵池(3)相連通;車架(1)下部設有控制器(23)，控制器(23)通過導線與污水處理站相連，抽水泵(11)內設有抽水帶(12)。

　　10.根據權利要求1-8任一項所述的污水處理半掛車，其特征在于：所述污水池里站還設有離子交換器(7)。

　　說明書

　　一種污水處理半掛車

　　技術領域

　　本發明屬于特種半掛車領域，具體涉及一種污水處理半掛車。

　　背景技術

　　隨著社會地不斷發展和建設，環境問題越來越突出，而一些突發性的污染事件頻繁發生也增加了人們對于移動式污水處理裝置的需求;現有的移動式污水處理裝置以污水處理車為主，半掛式污水處理站相對較少，而且現有的污水處理車大都功能單一，不能提供很好的脫氮脫磷殺菌的作用，且需要不斷提供藥品補給，為應急救援提供了很多不必要的麻煩。

　　發明內容

　　為了解決上述現有技術方案的問題，本發明提供一種一站式脫磷脫氮、消毒殺菌的污水處理半掛車。

　　本發明通過下述技術方案實現：

　　一種污水處理半掛車，包括車架和車廂，車架上設有懸架、輪胎、升降支撐和反光架，其特征在于：所述車廂內設有污水處理工作站，污水處理站通過隔板依次隔有格柵池、CASS工藝池和紫外線消毒池;格柵池靠近進水口，其內部豎向設有粗格柵和細格柵，通過豎向設置兩種格柵以達到分級篩分的目的，且格柵池在維護時可打開并將格柵拆下進行維護或更換，提高格柵效率，延長設備運行壽命。

　　進一步地，所述CASS工藝池設置在格柵池后，包括預處理池和MBR膜生物反應池，預處理池通過隔板與MBR膜生物反應池隔開，隔板下側開有孔使其連通，MBR膜生物反應池內設有填料架，填料架上掛有生物膜;所述車廂頂部設有排氣扇和壓縮機，MBR膜生物反應池下部設有轉軸，通過轉軸活動連接有瀑氣攪拌器，瀑氣攪拌器上設有瀑氣口，瀑氣攪拌器通過風管與壓縮機連接;整個CASS工藝池設置在格柵池一側，通過引流管將格柵池過濾過后的污水引入CASS工藝池內;工作時瀑氣攪拌器先繞著轉軸做周向攪拌，這時好氧菌利用污水內的有機物和溶解氧進行好氧分解，溶解氧降低后池體進入?yún)捬鯛顟B(tài)，聚磷菌釋放磷，厭氧發酵菌進行厭氧發酵，反硝化菌進行脫氮;然后車廂頂部的壓縮機運轉將外部空氣壓入并通過瀑氣攪拌器進行瀑氣，然后車頂上的排氣扇進行排氣，使得水中的硝化菌進行硝化反應，聚磷菌進行磷吸收，達到脫磷脫氮的目的。

　　進一步地，所述MBR膜生物反應池上壁設有潷水器，當經過一段時間的反應后，裝置停止瀑氣，然后整個CASS工藝池進行靜置沉淀，沉淀下來后潷水器開始工作，自上而下逐漸排出上清液，此時反應池逐漸過渡到厭氧狀態繼續反硝化，然后潷水器上升到液面以上，整個CASS池繼續循環處理。

　　進一步地，所述紫外線消毒池設置在MBR膜生物反應池后，其內部設有紫外線燈架，紫外線燈架上設有多組紫外線殺菌燈，通過一段時間的照射達到殺菌的作用。

　　進一步地，所述車架上設有柴油發電機和抽水泵，抽水泵通過進水管與格柵池相連通，車架下部設有控制器，控制器通過導線與污水處理站相連，抽水泵內設有抽水帶;操作人員通過控制器上的按鍵控制污水處理站，控制器通過程序設置嚴格的管控污水處理過程，并將運行信息反應在控制器上的顯示屏上。

　　進一步地，所述污水池里站還設有離子交換裝置，其內部設有離子交換樹脂，通過離子交換樹脂來置換污水中的金屬離子，達到軟化水的目的，此時處理后的水通過出水口排除。

　　本發明與現有技術相比，具有以下優點及有益效果：

　　(1)本裝置可通過車頭牽引來移動，與車頭斷開連接后能獨立支撐運行進行污水處理，增加了便攜性。

　　(2)本裝置設有生物處理裝置，既能高效的凈化污水，又不需要添加藥品，減少了運行條件和維護成本，增加了裝置的適應性。

　　(3)本裝置設有紫外線消毒器和離子交換器，進一步地凈化污水，使得裝置能夠適應多種污水的處理。
