申請日2016.05.12

　　公開(公告)日2017.09.26

　　IPC分類號F28D1/047; F28F9/00

　　摘要

　　本實用新型公開了一種廢水余熱回收裝置。包括箱體和水管，所述水管位于箱體內，所述箱體上設有維修口，所述維修口設有維修門，所述維修門與維修口呈密封狀態。在箱體內裝置損壞，需要對其進行維修�；蜷L(zhǎng)時間使用后裝置后箱體內殘留較多臟污雜質，需要對其進行清潔時，拆卸或轉開維修門，使人能直接接觸到箱體內部結構，并對其進行維護維修，達到了可對裝置進行維護維修的有益效果。

　　權利要求書

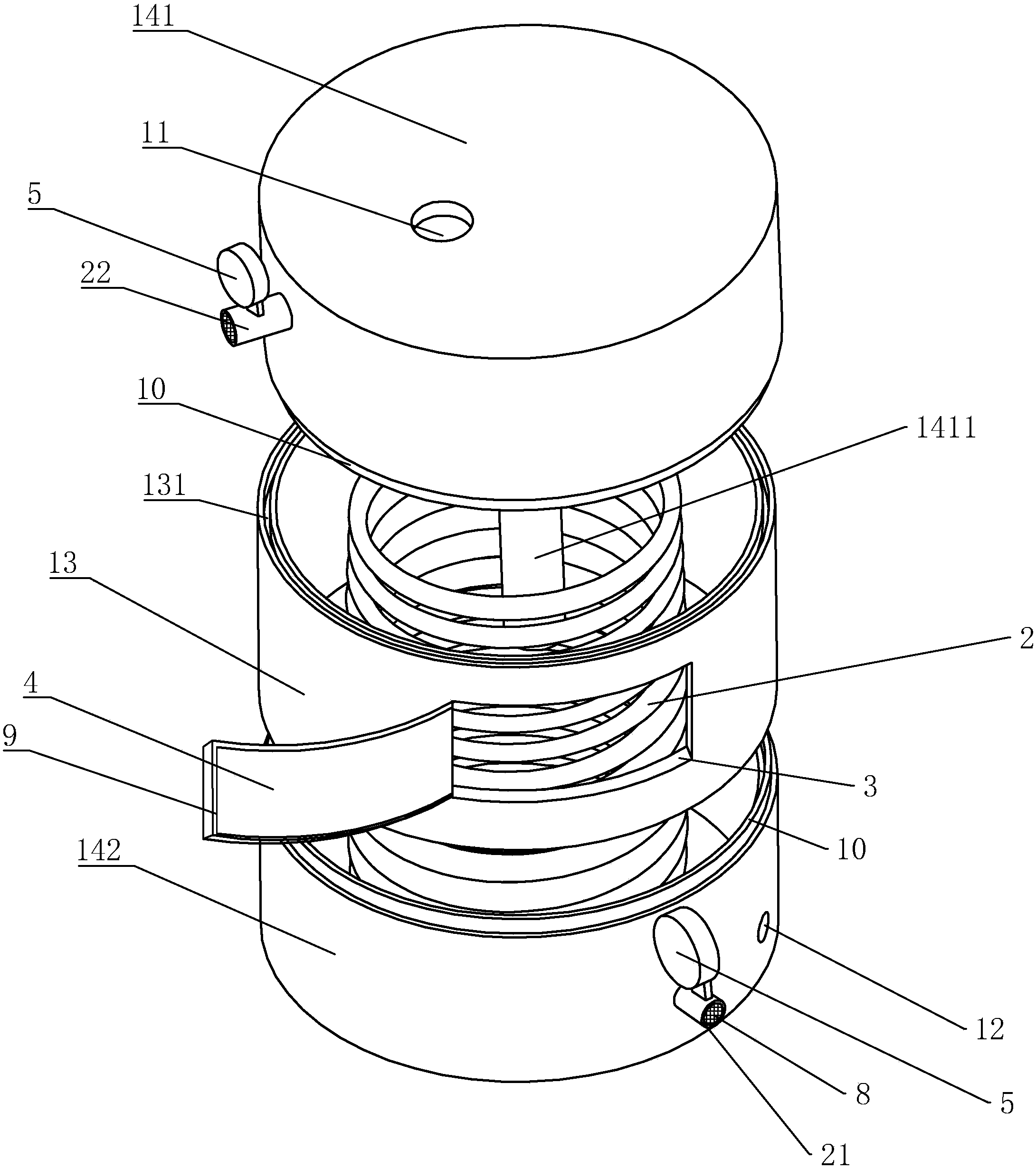

　　1.一種廢水余熱回收裝置，包括箱體(1)和水管(2)，所述水管(2)位于箱體(1)內，其特征在于：所述箱體(1)上設有維修口(3)，所述維修口(3)設有維修門(4)，所述維修門(4)與維修口(3)呈密封配合。

　　2.根據權利要求1所述的一種廢水余熱回收裝置，其特征在于：所述箱體(1)包括維修部(13)和固定部(14)，所述箱體(1)、維修部(13)和固定部(14)均為空心圓柱狀結構，所述維修口(3)位于維修部(13)，所述維修部(13)與固定部(14)呈同軸轉動配合。

　　3.根據權利要求2所述的一種廢水余熱回收裝置，其特征在于：所述固定部(14)分為上固定部(141)和下固定部(142)，所述維修部(13)位于上固定部(141)和下固定部(142)之間，所述上固定部(141)設有支撐桿(1411)，所述支撐桿(1411)固定連接于下固定部(142)。

　　4.根據權利要求3所述的一種廢水余熱回收裝置，其特征在于：所述下固定部(142)上底面與上固定部(141)下底面均設有凸起(10)，所述維修部(13)上下底面均設有圓形凹槽(131)，所述凸起(10)與圓形凹槽(131)呈嵌設配合。

　　5.根據權利要求1所述的一種廢水余熱回收裝置，其特征在于：所述維修門(4) 內側邊緣上設有密封條(9)。

　　6.根據權利要求1所述的一種廢水余熱回收裝置，其特征在于：所述維修門(4)與箱體(1)呈轉動連接。

　　7.根據權利要求1所述的一種廢水余熱回收裝置，其特征在于：所述水管(2)一端設有進水口(21),一端設有出水口(22),所述進水口(21)和出水口(22)設有壓力表(5)。

　　8.根據權利要求1所述的一種廢水余熱回收裝置，其特征在于：所述箱體(1)內部設有照明裝置(6)。

　　9.根據權利要求1所述的一種廢水余熱回收裝置，其特征在于：所述箱體(1)外設有隔熱層(7)。

　　10.根據權利要求7所述的一種廢水余熱回收裝置，其特征在于：所述出水口(22)設有過濾網(8)。

　　說明書

　　一種廢水余熱回收裝置

　　技術領域

　　本實用新型涉及一種熱回收裝置，具體涉及一種廢水余熱回收裝置。

　　背景技術

　　如專利CN203163542U，一種廢水余熱回收裝置，包括箱體，所述箱體的上部開有廢水進水口，其底部開有廢水排放口，所述箱體內固定有落水盤，所述落水盤內安裝有盤香換熱管，所述落水盤的邊緣開有一圈落水孔，所述落水盤落水孔的下方安裝有螺旋換熱管，所述螺旋換熱管的下端與所述箱體上的進水口相連，所述螺旋換熱管的上端與所述盤香換熱管的一端相連，所述盤香換熱管的另一端與所述箱體上的出水口相連。所述內部裝置在長時間使用后，廢水中的雜質沉淀，使裝置內會有臟污和雜質殘留，同時裝置也會破損，影響熱交換的換熱效果，所以需要對裝置內部定期進行清理維護。而此裝置箱體上并沒有渠道直接接觸箱體內部裝置，維修時需拆開整個箱體，對裝置內部進行維修維護很不方便。

　　實用新型內容

　　本實用新型的目的是提供一種廢水余熱回收裝置，所述裝置箱體上設有維修口，所述維修口設有維修門，可通過維修口直接接觸箱體內部裝置，達到方便維修維護所述裝置的有益效果。

　　本實用新型的上述技術目的是通過以下技術方案得以實現的：

　　一種廢水余熱回收裝置，包括箱體和水管，所述水管位于箱體內，所述箱體上設有維修口，所述維修口設有維修門，所述維修門與維修口呈密封配合。

　　通過采用上述技術方案，在使用廢水余熱回收裝置時維修門于箱體呈密閉狀態。在箱體內裝置損壞，需要對其進行維修�；蜷L(zhǎng)時間使用后裝置后箱體內殘留較多臟污雜質，需要對其進行清潔時，拆卸或轉開維修門，使人能直接接觸到箱體內部結構，并對其進行維護維修，達到了可對裝置進行維護維修的有益效果。同時在廢水余熱回收的過程中，箱體內充滿了廢水。在廢水排盡前，若無密封裝置廢水很容易從維修口溢出，若廢水有污染性，溢出的廢水會對人體造成傷害。密封保證了廢水不外泄，達到了保護維修人員安全維修廢水處理裝置的效果。

　　本實用新型的進一步設置為：所述箱體包括維修部和固定部，所述箱體、維修部和固定部均為空心圓柱狀結構，所述維修口位于維修部，所述維修部與固定部呈同軸轉動配合。

　　通過采用上述技術方案，在需維修箱體內部結構時，拆卸所述維修門，滑動維修部，使維修部與固定部的相對位置變化。由于維修口位于維修部上，所以維修口隨維修部相對固定部運動，即維修口相對水管運動，則維修員通過維修口可看見所述箱體內部的所有結構，達到方便維修員360度維護維修所述箱體內部裝置的有益效果。

　　本實用新型的進一步設置為：所述固定部分為上固定部和下固定部，所述維修部位于上固定部和下固定部之間，所述上固定部設有支撐桿，所述支撐桿固定連接于下固定部。

　　通過采用上述技術方案，方便了維修部的轉動。當廢水余熱回收裝置用于大型化工廠,而不是用于洗手槽等小型設備時,箱體的體積較大,同時的箱體也較為沉重。因?yàn)檗D(zhuǎn)動維修部時,需克服維修部的重力,而整個箱體上部均為維修部時,維修部會很沉重,此時轉動維修部將會很困難。把固定部分為上下固定部后,由于上固定部與下固定部固定連接,上固定部的重力不附加于維修部,同時維修部體積變小,自身重量變輕,轉動維修部所需克服的力小,達到了方便轉動維修部的有益效果。

　　本實用新型的進一步設置為：所述下固定部上底面與上固定部下底面均設有凸起，所述維修部上下底面均設有圓形凹槽，所述凸起與圓形凹槽呈嵌設配合。

　　通過采用上述技術方案，在不引入外部結構如滑輪滑軌等裝置的前提下使維修部和固定部呈滑動連接，使所述箱體結構簡單，減小了箱體的加工難度，達到了方便箱體加工的有益效果。

　　本實用新型的進一步設置為：所述維修門內側邊緣上設有密封條。

　　通過采用上述技術方案，密封了維修口。維修門上設有密封條，保證了維修口的密封性。同時密封條結構簡單且易更換，達到了良好密封維修口，保證箱體不漏水。

　　本實用新型的進一步設置為：所述維修門于箱體呈轉動連接。

　　通過采用上述技術方案，在需要對所述箱體內部進行維護維修時，徒手轉開維修門即可，不需要借助外界工具。同時維修門連接于箱體，減小了維修門拆卸后丟失的可能性。達到了便于維護維修箱體內部裝置的有益效果。

　　本實用新型的進一步設置為：所述進水口和出水口設有壓力表。

　　通過采用上述技術方案，觀察所述進水口和出水口水壓是否穩定，當進水口水壓穩定，而出水口水壓不穩時，說明出水口和進水口中間的這段水管出現故障，需進行維修。防止水管出現破裂但無人發現，導致廢水進入水管中，與干凈的水混合。則人使用水管中的水時可能產生安全隱患，如廢水具有腐蝕性。故設置上述結構，達到了即時發現水管故障的有益效果。

　　本實用新型的進一步設置為：所述箱體內部設有照明裝置。

　　通過采用上述技術方案，使箱體內部明亮。因?yàn)橄潴w為封閉裝置，在維修時，從維修口照入所述箱體內的光有限，不利于尋找箱體內部裝置的破損點和臟污。在箱體內部設有照明裝置后，箱體內部明亮，便于維修員觀察箱體內部裝置，維修人員可快速觀察到故障點。而清潔人員也可觀察油污分布，定點擦拭油污。達到了便于維護和維修箱體內部裝置的有益效果。

　　本實用新型的進一步設置為：所述箱體外設有隔熱層。

　　通過采用上述技術方案，防止人被燙傷。由于廢水的水溫很高，若人在無防護措施時直接接觸所述箱體表面，很有可能被燙傷。而且隔熱層可以減少箱體與冷空氣的接觸面積，減小了廢水熱量的損失，能更好的利用廢水的熱能。所以達到了防止人燙傷的有益效果，同時達到了更好利用熱能的附加效果。

　　本實用新型的進一步設置為：所述出水口設有過濾網。

　　通過采用上述技術方案，廢水經過過濾網，過濾了廢水中一部分雜質，減少了所述箱體內臟污的堆積，又防止雜質堵塞廢水出水口。同時所述廢水排出所述箱體外時，廢水排放前處理的步驟減少。達到了廢水余熱回收裝置不易堵塞的有益效果，同時有便于廢水處理的附加效果。

　　綜上所述，本實用新型具有以下有益效果：維修員可以在外界昏暗時，清晰的360度觀察診斷維修箱體內部裝置，且裝置充分利用了廢水的熱能，同時防止了人被燙傷。因?yàn)閺U水經過過濾進入所述裝置內，則該裝置不易堵塞，且排出廢水處理較為便捷。
