申請日2016.05.05

　　公開(公告)日2016.12.07

　　IPC分類號B01D50/00; B01D53/75; B01D53/86; B01D53/78; B01D53/44; B01D53/50; B01D53/00; C02F11/12

　　摘要

　　本實用新型提供一種污泥風干煙氣處理系統，包括依次連通的回轉窯、除塵器、噴淋塔、脫氨塔、脫硫塔、光催化裝置、除臭液裝置;以及連接于所述除塵器和噴淋塔之間的換熱器，且所述換熱器與所述回轉窯連通。本實用新型提供一種污泥風干煙氣處理系統，能有效地去除煙氣中的灰塵和有毒有害物質，且能對煙氣中的熱量進行二次利用，節約能源。

　　權利要求書

　　1.一種污泥風干煙氣處理系統，其特征在于，包括依次連通的回轉窯、除塵器、噴淋塔、脫氨塔、脫硫塔、光催化裝置、除臭液裝置;

　　以及連接于所述除塵器和噴淋塔之間的換熱器，且所述換熱器與所述回轉窯連通。

　　2.根據權利要求1所述的污泥風干煙氣處理系統，其特征在于，所述換熱器包括連接于所述除塵器和噴淋塔底部之間的第一換熱器，以及連接于所述第一換熱器和噴淋塔頂部之間的第二換熱器，且所述第二換熱器通過所述第一換熱器與所述回轉窯連通。

　　3.根據權利要求2所述的污泥風干煙氣處理系統，其特征在于，所述除塵器包括與所述回轉窯連通的進氣管，與所述進氣管連接的旋風除灰筒體，以及分別設置于所述旋風除灰筒體頂部的排氣管、底部的儲灰斗，所述排氣管與所述第一換熱器連通。

　　4.根據權利要求3所述的污泥風干煙氣處理系統，其特征在于，所述噴淋塔包括噴淋塔主體，設置于所述噴淋塔主體內頂部的清水噴淋設備;

　　所述第一換熱器與所述噴淋塔主體的底部連通，所述噴淋塔主體的頂部與所述第二換熱器和脫氨塔連通。

　　5.根據權利要求1-4任意一項所述的污泥風干煙氣處理系統，其特征在于，所述脫硫塔包括脫硫塔主體，設置于所述脫硫塔主體內頂部的稀堿液噴淋設備、以及設置于所述稀堿液噴淋設備上方的除霧裝置;

　　所述脫氨塔與所述脫硫塔主體的底部連通，所述脫硫塔主體的頂部與所述光催化裝置連通。

　　6.根據權利要求1-4任意一項所述的污泥風干煙氣處理系統，其特征在于，所述光催化裝置包括一端與所述脫硫塔連通而另一端與所述除臭液裝置連通的殼體主體，設置于所述殼體主體內中部的光催化材料負載結構、與所述光催化材料負載結構對應的發光裝置。

　　7.根據權利要求1-4任意一項所述的污泥風干煙氣處理系統，其特征在于，所述除臭液裝置包括除臭塔體，設置于所述除臭塔體內頂部的除臭液噴淋設備;所述光催化裝置與所述除臭塔體的底部連通，所述除臭塔體的頂部與外 界大氣連通。

　　說明書

　　污泥風干煙氣處理系統

　　技術領域

　　本實用新型涉及污泥干化技術領域，特別涉及一種污泥風干煙氣處理系統。

　　背景技術

　　污泥成分復雜，其中含有大量氮、磷、多種微量元素和有機質等可利用成分，也可能含有有毒、有害、難降解的有機物、重金屬、病原菌及寄生蟲(卵)等物質，其主要特性是含水率高，有機物含量高，易腐化發臭，且顆粒較細，比重較小，呈膠狀液態，是介于液體和固體之間的濃稠物，可用泵輸送，但很難通過沉降進行固液分離。如果污泥處置不當，會對生態環境和人類自身造成很大危害，如污泥散發的臭氣對居民的身心健康有很大影響;病原菌可能對傳播疾病，對人體健康產生潛在威脅;重金屬等有毒有害污染物進入地下水系統，對我們的飲用水和食品安全有重要影響。

　　因此，對污泥的處理就顯得非常重要。通過對污泥進行處理處置，最終可使污泥減量化、穩定化、無害化和資源化。而污泥風干就是一種實現減量化、穩定化、無害化和資源化污泥處理處置的工藝，該工藝主要是采用高溫?zé)犸L(fēng)將濕污泥中的水分烘干，并將干化后的污泥作為低熱值燃料、建筑原料、園林堆制肥等。這樣不僅可以從根本上解決污泥的污染問題，還可以變廢為寶，使污泥的處置具有經濟效益，更好地推動污泥的合理處理與處置。但是，由于污泥中含有大量有毒有害物質，在污泥干化過程中與高溫?zé)煔庵苯咏佑|，產生二次污染，污染環境。污泥干化后產生的煙氣溫度高、含塵量高、含濕量高、成分較復雜，為了消除污染物對大氣環境的影響，通常需要對污泥干化后產生的煙氣進行處理。但是，傳統的煙氣處理裝置的處理效果不理想。而且，在回轉窯風干污泥過程中由于煙氣溫度較高，排出的煙氣中攜帶有大量熱量，造成熱量嚴重?fù)p失而嚴重浪費能源，而且高溫?zé)煔鈽O易損壞后續處理裝置。

　　實用新型內容

　　基于此，為解決上述問題，本實用新型提供一種污泥風干煙氣處理系統，能有效地去除煙氣中的灰塵和有毒有害物質，且能對煙氣中的熱量進行二次利用，節約能源。

　　其技術方案如下：

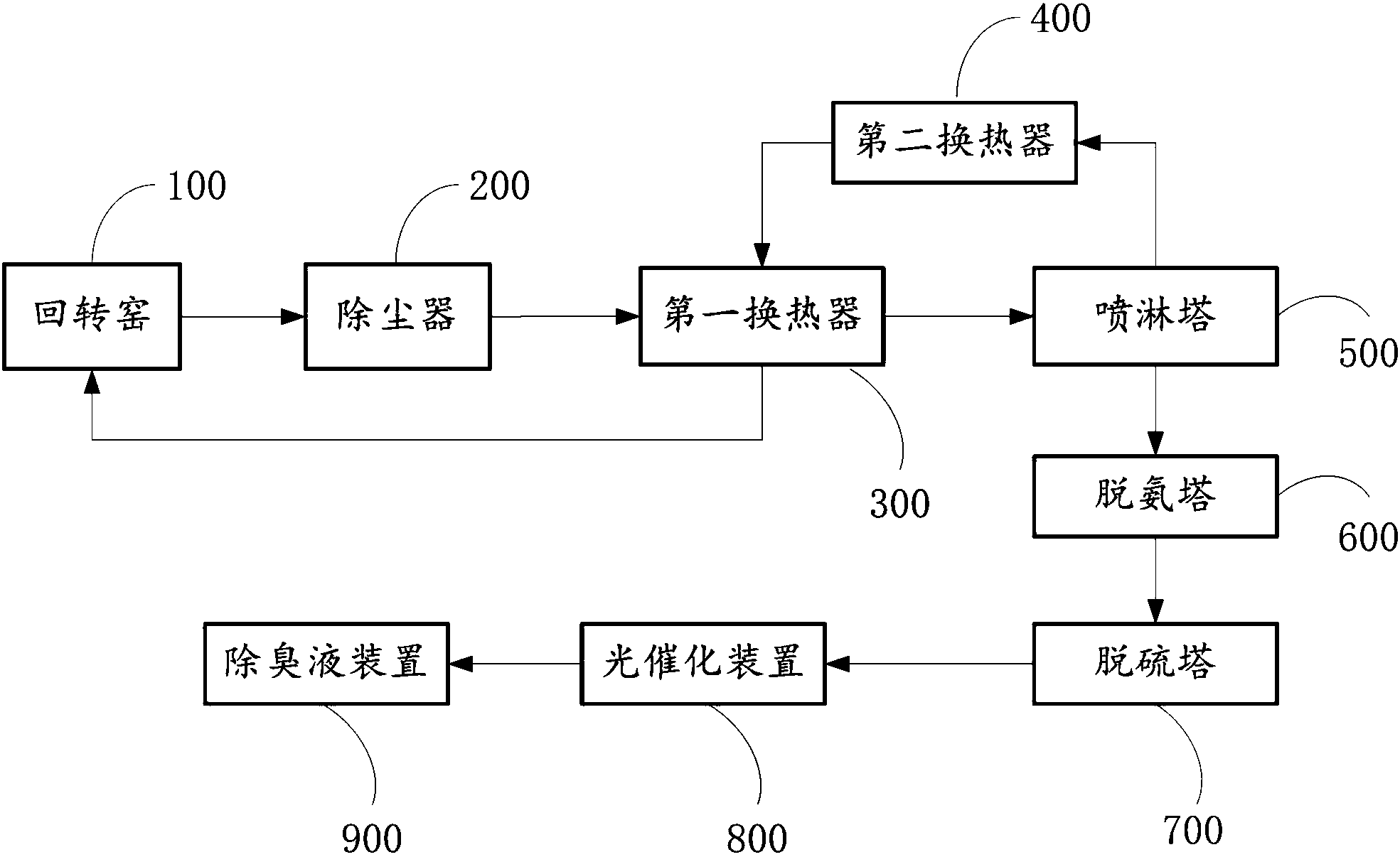

　　一種污泥風干煙氣處理系統，包括依次連通的回轉窯、除塵器、噴淋塔、脫氨塔、脫硫塔、光催化裝置、除臭液裝置;以及連接于所述除塵器和噴淋塔之間的換熱器，且所述換熱器與所述回轉窯連通。

　　污泥通過回轉窯進行風干干燥，污泥風干干燥時產生的煙氣經過除塵器，初步去除大顆粒粉塵后，進入噴淋塔進一步進行降溫除塵，部分煙氣依次進入脫氨塔、脫硫塔進一步降溫洗滌、脫氨、脫硫、除臭，經脫氨、脫硫處理后的煙氣進入光催化裝置，進一步去除煙氣中的惡臭氣體、揮發性有機物，凈化后的煙氣在排放前經過除臭液的噴淋進一步得到凈化，最后達標排放。而且，其中部分煙氣從噴淋塔中冷卻后回流進入換熱器，與從除塵器中排出的高溫?zé)煔庠趽Q熱器中進行熱交換，可對高溫?zé)煔膺M(jìn)行降溫，同時還可將熱量傳給凈化后的回流煙氣，使回流煙氣吸收余熱再引至回轉窯污泥風干段繼續對濕污泥進行干化處理。

　　下面對進一步技術方案進行說明：

　　進一步地，所述換熱器包括連接于所述除塵器和噴淋塔之間的第一換熱器，以及連接于所述第一換熱器和噴淋塔之間的第二換熱器，且所述第二換熱器與所述回轉窯連通。

　　進一步地，所述除塵器包括與所述回轉窯連通的進氣管，與所述進氣管連接的旋風除灰筒體，以及分別設置于所述旋風除灰筒體頂部的排氣管、底部的儲灰斗，所述排氣管與所述第一換熱器連通。

　　進一步地，所述噴淋塔包括噴淋塔主體，設置于所述噴淋塔主體內頂部的清水噴淋設備;

　　所述第一換熱器與所述噴淋塔主體的底部連通，所述噴淋塔主體的頂部與所述第二換熱器和脫氨塔連通。

　　進一步地，所述脫硫塔包括脫硫塔主體，設置于所述脫硫塔主體內頂部的稀堿液噴淋設備、以及設置于所述稀堿液噴淋設備上方的除霧裝置;

　　所述脫氨塔與所述脫硫塔主體的底部連通，所述脫硫塔主體的頂部與所述光催化裝置連通。

　　進一步地，所述光催化裝置包括一端與所述脫硫塔連通而另一端與所述除臭液裝置連通的殼體主體，設置于所述殼體主體內中部的光催化材料負載結構、與所述光催化材料負載結構對應的發光裝置。

　　進一步地，所述除臭液裝置包括除臭塔體，設置于所述除臭塔體內頂部的除臭液噴淋設備;所述光催化裝置與所述除臭塔體的底部連通，所述除臭塔體的頂部與外界大氣連通。

　　本實用新型具有如下有益效果：

　　1、針對污泥風干煙氣含塵量高的特點，設置除塵器及噴淋塔，有效對煙氣進行除塵;

　　2、針對污泥風干煙氣溫度高的特點，設置第一換熱器及噴淋塔，第一換熱器對經初步除塵的煙氣進行換熱降溫，置換出來的熱量被降溫凈化的回流煙氣吸收利用;噴淋塔對降溫?zé)煔膺M(jìn)一步降溫;余熱回用不僅節約了能源，也可為企業增加經濟效益，具有廣闊的應用前景;

　　3、針對污泥風干煙氣含濕量高的特點，設置噴淋塔及第二換熱器，將煙氣中的大部分水蒸氣冷凝下來，部分煙氣經第二換熱器脫水回用;

　　4、針對煙氣中的氨氣、二氧化硫，設置脫氨塔、脫硫塔，去除氨氣、二氧化硫的同時對煙氣的部分水蒸氣起到冷凝的效果，有效處理煙氣;

　　5、針對煙氣中的惡臭氣體、揮發性有機物等，設置光催化裝置、除臭液裝置，確保煙氣的處理效果。
