申請日2016.05.04

　　公開(公告)日2016.06.29

　　IPC分類號C02F3/32

　　摘要

　　本發明公開了一種人工濕地處理生活污水的工藝，它包括以下步驟：S1、經污水入口(18)向右墻體(5)與第四隔板(9)形成的區域間通入污水;S2、污水經第四隔板(9)上的布水孔(16)順次通過位于第四隔板(9)和第三隔板(8)之間的礫石層(12)、粗砂層(11)和土壤層(10)，污水中的一部分BOD有害物則被風車草所吸收; S5、當步驟S4中的污水跨過第一隔板(6)后，不含污泥和BOD的污水進入左墻體(4)和第一隔板(6)之間的區域內，最后從污水出口(17)排除，從而實現了污水中污泥和BOD有害物的濾除。本發明的有益效果是：工藝簡單、能夠高效徹底的濾除污水中污泥和BOD有害物質、生態環保。

　　權利要求書

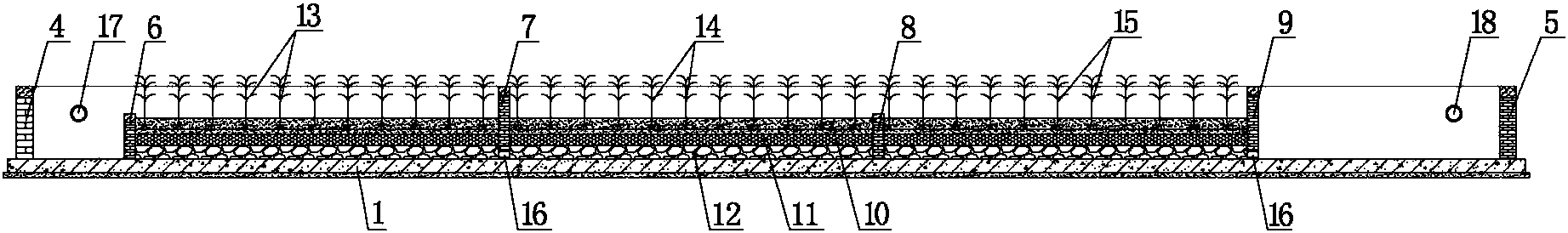

　　1.一種人工濕地處理生活污水的工藝，該工藝采用人工濕地污水處理系統濾除污水中的污泥和BOD有害物，該系統包括混凝土墊層(1)以及設置于混凝土墊層(1)上的前墻體(2)、后墻體(3)、左墻體(4)、右墻體(5)，左墻體(4)和右墻體(5)均設置于前墻體(2)和后墻體(3)之間且與前墻體(2)和后墻體(3)形成框形結構，混凝土墊層(1)上且從左到右順次設置有第一隔板(6)、第二隔板(7)、第三隔板(8)和第四隔板(9)，第一隔板(6)、第二隔板(7)、第三隔板(8)和第四隔板(9)均設置于前墻體(2)和后墻體(3)之間，所述的第一隔板(6)與第二隔板(7)之間、第二隔板(7)與第三隔板(8)之間、第三隔板(8)與第四隔板(9)之間均設置有土壤層(10)、粗砂層(11)以及礫石層(12)，所述的粗砂層(11)設置于礫石層(12)的上表面，土壤層(10)設置于粗砂層(11)的上表面，第一隔板(6)與第二隔板(7)之間的土壤層(10)上種植有植物A(13)，第二隔板(7)與第三隔板(8)的土壤層(10)上種植有植物B(14)，第三隔板(8)與第四隔板(9)之間的土壤層(10)上種植有植物C(15)，第二隔板(7)和第四隔板(9)的下端部均還設置有布水孔(16)，每個布水孔(16)均設置于礫石層(12)的下方，所述的左墻體(4)上設置有污水出口(17)，右墻體(5)上設置有污水入口(18)，所述的植物A(13)為菖蒲，所述的植物B(14)為芋頭，所述的植物C(15)為風車草，其特征在于：該工藝包括以下步驟：

　　S1、經污水入口(18)向右墻體(5)與第四隔板(9)形成的區域間通入污水;

　　S2、污水經第四隔板(9)上的布水孔(16)順次通過位于第四隔板(9)和第三隔板(8)之間的礫石層(12)、粗砂層(11)和土壤層(10)，在此過程中污水中的一部分污泥被礫石層(12)和粗砂層(11)攔截，而污水中的一部分BOD有害物則被風車草所吸收;

　　S3、當污水跨過第三隔板(8)后，污水順次通過位于第二隔板(7)和第三隔板(8)之間的土壤層(10)、粗砂層(11)和礫石層(12)，在此過程中污水中的一部分污泥被礫石層(12)和粗砂層(11)攔截，而污水中的一部分BOD有害物則被芋頭所吸收;

　　S4、步驟S3的污水經第二隔板(7)上的布水孔(16)順次通過位于第一隔板(6)和第二隔板(7)之間的礫石層(12)、粗砂層(11)和土壤層(10)，在此過程中的污水中的剩余污泥被礫石層(12)和粗砂層(11)攔截，而污水中的剩余BOD有害物則被菖蒲所吸收;

　　S5、當步驟S4中的污水跨過第一隔板(6)后，不含污泥和BOD的污水進入左墻體(4)和第一隔板(6)之間的區域內，最后從污水出口(17)排除，從而實現了污水中污泥和BOD有害物的濾除。

　　說明書

　　一種人工濕地處理生活污水的工藝

　　技術領域

　　本發明涉及生活污水處理的技術領域，特別是一種人工濕地處理生活污水的工藝。

　　背景技術

　　推進場鎮生活污水處理，是貫徹國務院和省委省政府關于農村環境保護決策部署的重大舉措。國務院辦公廳轉發各部明確提出：“因地制宜開展農村污水、垃圾污染治理。逐步推進縣域污水和垃圾處理設施的統一規劃、統一建設、統一管理。有條件的小城鎮和規模較大村莊應建設污水處理設施，城市周邊村鎮的污水可納入城市污水收集管網，對居住比較分散、經濟條件較差村莊的生活污水，可采取分散式、低成本、易管理的方式進行處理。”

　　目前場鎮生活污水主要來自廁所沖洗水、廚房洗滌水、洗衣機排水、淋浴排水及其他排水等。生活污水含纖維素、淀粉、糖類、脂肪、蛋白質等有機類物質，還含有氮、磷等無機鹽類。此外污水中還含有大量的污泥和BOD有害物質，污泥和BOD均能對生態環境造成破壞，目前通常采用攔截網對污泥進行攔截，然而污泥的量很大，過濾網無法承受較大的沖擊，這會導致攔截網損壞，而BOD的濾除則采用化學處理的方式分解BOD有害物質，這又會造成二次污染，因此，現有處理污水中的污泥和BOD有害物質的操作不推廣使用。

　　發明內容

　　本發明的目的在于克服現有技術的缺點，提供一種工藝簡單、能夠高效徹底的濾除污水中污泥和BOD有害物質、生態環保的人工濕地處理生活污水的工藝。

　　本發明的目的通過以下技術方案來實現：一種人工濕地處理生活污水的工藝，該工藝采用人工濕地污水處理系統攔截污水中污泥和濾除BOD有害物，該系統包括混凝土墊層以及設置于混凝土墊層上的前墻體、后墻體、左墻體、右墻體，左墻體和右墻體均設置于前墻體和后墻體之間且與前墻體和后墻體形成框形結構，混凝土墊層上且從左到右順次設置有第一隔板、第二隔板、第三隔板和第四隔板，第一隔板、第二隔板、第三隔板和第四隔板均設置于前墻體和后墻體之間，所述的第一隔板與第二隔板之間、第二隔板與第三隔板之間、第三隔板與第四隔板之間均設置有土壤層、粗砂層以及礫石層，所述的粗砂層設置于礫石層的上表面，土壤層設置于粗砂層的上表面，第一隔板與第二隔板之間的土壤層上種植有植物A，第二隔板與第三隔板的土壤層上種植有植物B，第三隔板與第四隔板之間的土壤層上種植有植物C，第二隔板和第四隔板的下端部均還設置有布水孔，每個布水孔均設置于礫石層的下方，所述的左墻體上設置有污水出口，右墻體上設置有污水入口，所述的植物A為菖蒲，所述的植物B為芋頭，所述的植物C為風車草，該工藝包括以下步驟：

　　S1、經污水入口向右墻體與第四隔板形成的區域間通入污水;

　　S2、污水經第四隔板上的布水孔順次通過位于第四隔板和第三隔板之間的礫石層、粗砂層和土壤層，在此過程中污水中的一部分污泥被礫石層和粗砂層攔截，而污水中的一部分BOD有害物則被風車草所吸收;

　　S3、當污水跨過第三隔板后，污水順次通過位于第二隔板和第三隔板之間的土壤層、粗砂層和礫石層，在此過程中污水中的一部分污泥被礫石層和粗砂層攔截，而污水中的一部分BOD有害物則被芋頭所吸收;

　　S4、步驟S3的污水經第二隔板上的布水孔順次通過位于第一隔板和第二隔板之間的礫石層、粗砂層和土壤層，在此過程中的污水中的剩余污泥被礫石層和粗砂層攔截，而污水中的剩余BOD有害物則被菖蒲所吸收;

　　S5、當步驟S4中的污水跨過第一隔板后，不含污泥和BOD的污水進入左墻體和第一隔板之間的區域內，最后從污水出口排除，從而實現了污水中污泥和BOD有害物的濾除。

　　本發明具有以下優點：本發明工藝簡單、能夠高效徹底的濾除污水中污泥和BOD有害物質、生態環保。
