申請日2016.05.27

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/02

　　摘要

　　本實用新型提供了一種簡易生活污水處理裝置，包括過濾桶、過水管道、沉淀箱;所述過濾桶頂部設置有進水口、底部設置有出水口，出水口通過過水管道連通至沉淀箱下部;所述過濾桶內上部?jī)A斜向下設置有推送器，推送器為前小后大的螺旋葉軸，推送器后端固定在電機的動力輸出軸上、前端伸出出水口外，出水口外側于電機端部下方位置設置有可拆卸的廢料桶;出水口內于推送器下方位置固定有過濾網;所述出水口中下部設置有多層過濾箱。本實用新型通過推送器的設置，能有效解決生活污水中大體積物體的處理問題，從而提高處理效率、降低處理成本。

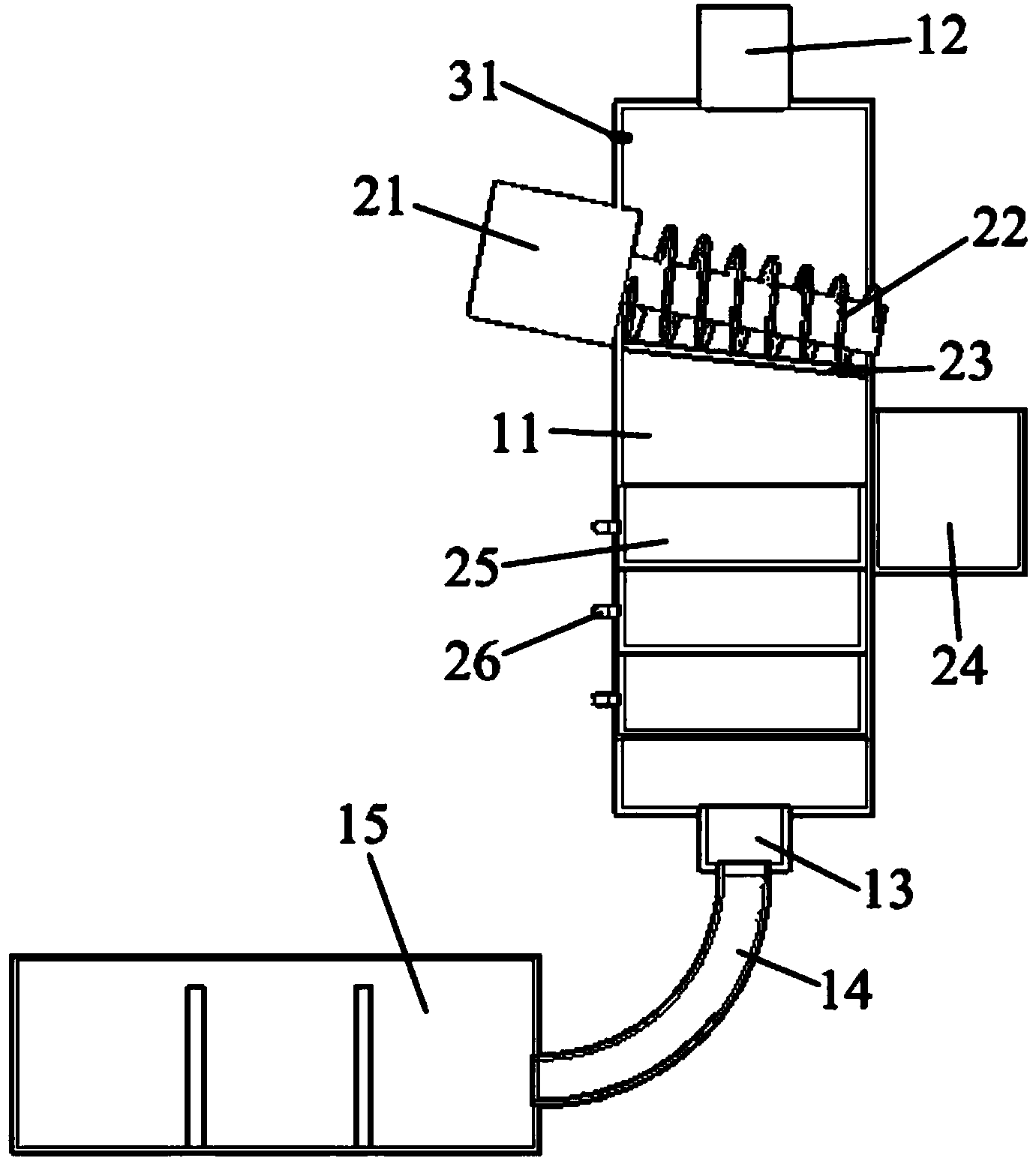

　　摘要附圖



　　權利要求書

　　1.一種簡易生活污水處理裝置，包括過濾桶(11)、過水管道(14)、沉淀箱(15)，其特征在于：所述過濾桶(11)頂部設置有進水口(12)、底部設置有出水口(13)，出水口(13)通過過水管道(14)連通至沉淀箱(15)下部;所述過濾桶(11)內上部?jī)A斜向下設置有推送器(22)，推送器(22)為前小后大的螺旋葉軸，推送器(22)后端固定在電機(21)的動力輸出軸上、前端伸出出水口(13)外，出水口(13)外側于電機(21)端部下方位置設置有可拆卸的廢料桶(24);出水口(13)內于推送器(22)下方位置固定有過濾網(23);所述出水口(13)中下部設置有多層過濾箱(25);所述過濾桶(11)內于進水口(12)下方位置設置有光感傳感器(31)，光感傳感器(31)正對進水口(12)位置，并通過串聯延時繼電器控制電機(21)啟停。

　　2.如權利要求1所述的簡易生活污水處理裝置，其特征在于：所述過濾箱(25)中填裝有濾料，且多層過濾箱(25)由上至下濾料更細。

　　3.如權利要求1所述的簡易生活污水處理裝置，其特征在于：所述過濾箱(25)層數為三層。

　　4.如權利要求1所述的簡易生活污水處理裝置，其特征在于：所述沉淀箱(15)為三級沉淀。

　　5.如權利要求1所述的簡易生活污水處理裝置，其特征在于：所述過濾箱(25)外側面上設置有把手(26)。

　　說明書

　　一種簡易生活污水處理裝置

　　技術領域

　　本實用新型涉及一種簡易生活污水處理裝置。

　　背景技術

　　現有技術中對于生活污水的處理，大多僅在于過濾和沉淀，這種方式對于生活污水中體積較大的物體難以進行有效處理，為此往往需要耗費較高的成本以較低的效率。

　　實用新型內容

　　為解決上述技術問題，本實用新型提供了一種簡易生活污水處理裝置，該簡易生活污水處理裝置通過推送器的設置，能有效解決生活污水中大體積物體的處理問題，從而提高處理效率、降低處理成本。

　　本實用新型通過以下技術方案得以實現。

　　本實用新型提供的一種簡易生活污水處理裝置，包括過濾桶、過水管道、沉淀箱;所述過濾桶頂部設置有進水口、底部設置有出水口，出水口通過過水管道連通至沉淀箱下部;所述過濾桶內上部?jī)A斜向下設置有推送器，推送器為前小后大的螺旋葉軸，推送器后端固定在電機的動力輸出軸上、前端伸出出水口外，出水口外側于電機端部下方位置設置有可拆卸的廢料桶;出水口內于推送器下方位置固定有過濾網;所述出水口中下部設置有多層過濾箱;所述過濾桶內于進水口下方位置設置有光感傳感器，光感傳感器正對進水口位置，并通過串聯延時繼電器控制電機啟停。

　　所述過濾箱中填裝有濾料，且多層過濾箱由上至下濾料更細。

　　所述過濾箱層數為三層。

　　所述沉淀箱為三級沉淀。

　　所述過濾箱外側面上設置有把手。

　　本實用新型的有益效果在于：通過推送器的設置，能有效解決生活污水中大體積物體的處理問題，從而提高處理效率、降低處理成本。
