申請日2016.05.27

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供了一種能夠消毒除臭的污水處理裝置，包括格柵渠、缺氧沉淀池、曝氣池和消毒除臭池，格柵渠設置有格柵，污水出口連通缺氧沉淀池，缺氧沉淀池的底部設置有加熱器，缺氧沉淀池和曝氣池之間通過第一輸水管道導通，第一輸水管道上設置有第一輸水泵，曝氣池內設置有MBR曝氣膜組和曝氣管，曝氣管連接有鼓風機，曝氣池和消毒除臭池之間通過第二輸水管道導通，第二輸水管道上設置有第二輸水泵，消毒除臭池的上部設置有加藥器、二氧化氯消毒器和等離子除臭裝置，消毒除臭池的底部設置有回收出水口。有益效果是能夠處理排出的污水，處理掉固體污染物，回收污泥資源，充分曝氣，而且能夠消除污水中的臭味，輸出穩定的水質。

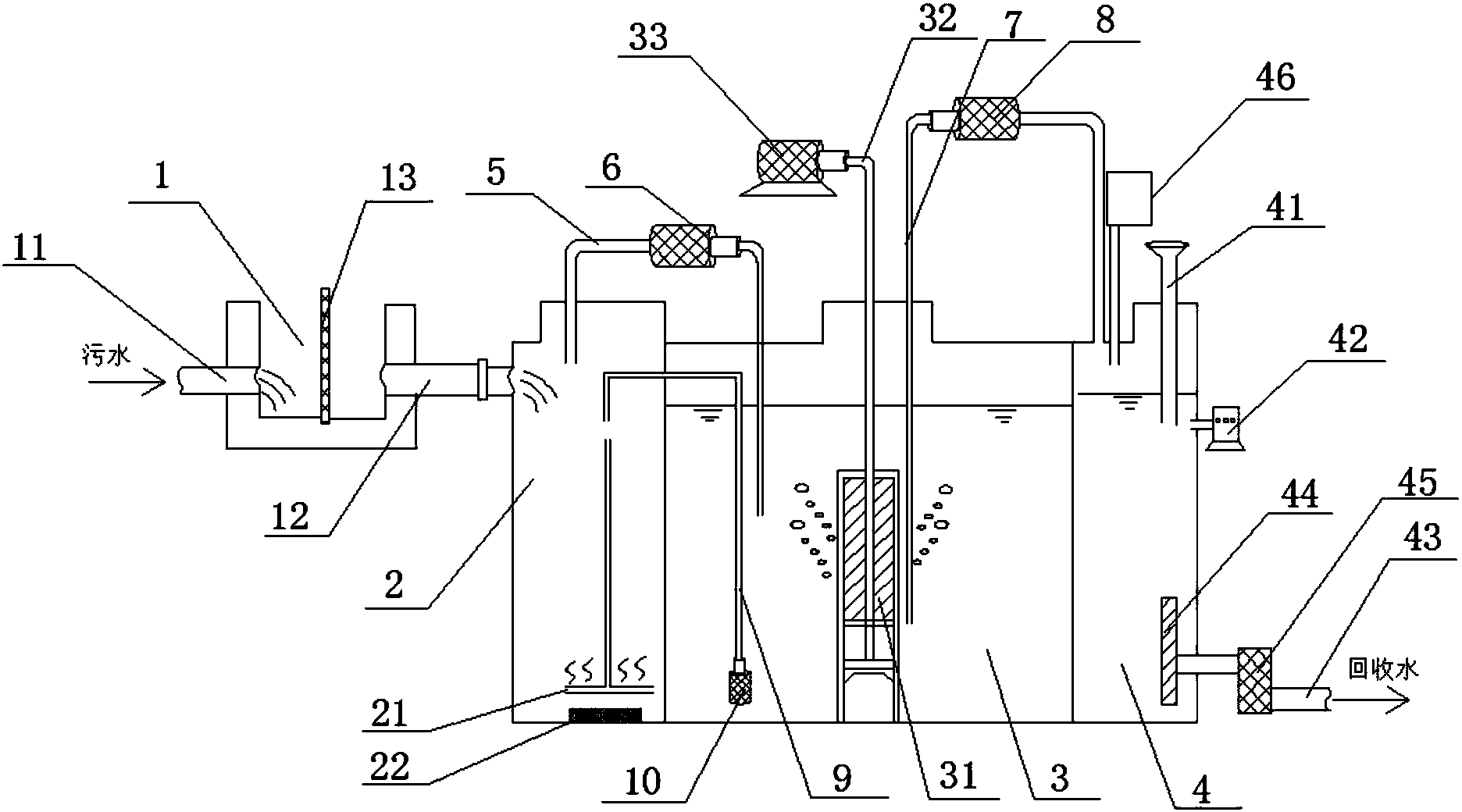

　　摘要附圖



　　權利要求書

　　1.一種能夠消毒除臭的污水處理裝置，其特征在于：包括格柵渠、缺氧沉淀池、曝氣池和消毒除臭池，所述格柵渠的污水進口和污水出口之間設置有格柵，所述污水出口連通所述缺氧沉淀池，所述缺氧沉淀池的底部設置有加熱器，所述缺氧沉淀池和所述曝氣池之間通過第一輸水管道導通，所述第一輸水管道上設置有第一輸水泵，所述曝氣池內設置有MBR曝氣膜組和曝氣管，所述曝氣管連接有鼓風機，所述曝氣池和所述消毒除臭池之間通過第二輸水管道導通，所述第二輸水管道上設置有第二輸水泵，所述消毒除臭池的上部設置有加藥器、二氧化氯消毒器和等離子除臭裝置，所述消毒除臭池的底部設置有回收出水口。

　　2.根據權利要求1所述的能夠消毒除臭的污水處理裝置，其特征在于：所述缺氧沉淀池和所述曝氣池之間還連通有污泥回流管道，所述曝氣池內設置有與所述污泥回流管道連通的污泥回流泵。

　　3.根據權利要求1所述的能夠消毒除臭的污水處理裝置，其特征在于：所述回收出水口設置有活性炭過濾器和反沖洗過濾器，所述活性炭過濾器設置在所述消毒除臭池內部，所述反沖洗過濾器設置在所述消毒除臭池的外部。

　　4.根據權利要求1所述的能夠消毒除臭的污水處理裝置，其特征在于：所述缺氧沉淀池的底部設置有污泥清理口。

　　說明書

　　一種能夠消毒除臭的污水處理裝置

　　技術領域

　　本實用新型屬于一體式污水處理裝置領域，尤其是涉及一種能夠消毒除臭的污水處理裝置。

　　背景技術

　　隨著全球水資源狀況的不斷惡化，全世界范圍內保護水資源的熱潮正在興起。我國的水環境污染和生態破壞相當嚴重，并呈現加劇的發展趨勢。目前，我國的大部分城鎮的污水采用直接排放的處理方式，沒有采取環保的處理措施，加重了對水資源環境的污染，現有的水處理裝置往往僅能夠?qū)崿F(xiàn)過濾掉污水中的固體污染物，進行一定的曝氣除菌操作，不能徹底消除污水中的臭味，也不能及時回收污水處理過程中的資源，造成資源的浪費。

　　實用新型內容

　　有鑒于此，本實用新型旨在提出一種能夠消毒除臭的污水處理裝置，能夠處理排出的污水，處理掉固體污染物，回收污泥資源，充分曝氣，而且能夠通過加藥器、二氧化氯消毒器、等離子除臭裝置、活性炭過濾器和反沖洗過濾器，消除污水中的臭味，輸出穩定的水質。

　　為達到上述目的，本實用新型的技術方案是這樣實現的：

　　一種能夠消毒除臭的污水處理裝置，包括格柵渠、缺氧沉淀池、曝氣池和消毒除臭池，所述格柵渠的污水進口和污水出口之間設置有格柵，所述污水出口連通所述缺氧沉淀池，所述缺氧沉淀池的底部設置有加熱器，所述缺氧沉淀池和所述曝氣池之間通過第一輸水管道導通，所述第一輸水管道上設置有第一輸水泵，所述曝氣池內設置有MBR曝氣膜組和曝氣管，所述曝氣管連接有鼓風機，所述曝氣池和所述消毒除臭池之間通過第二輸水管道導通，所述第二輸水管道上設置有第二輸水泵，所述消毒除臭池的上部設置有加藥器、二氧化氯消毒器和等離子除臭裝置，所述消毒除臭池的底部設置有回收出水口。

　　進一步的，所述缺氧沉淀池和所述曝氣池之間還連通有污泥回流管道，所述曝氣池內設置有與所述污泥回流管道連通的污泥回流泵。

　　進一步的，所述回收出水口設置有活性炭過濾器和反沖洗過濾器，所述活性炭過濾器設置在所述消毒除臭池內部，所述反沖洗過濾器設置在所述消毒除臭池的外部。

　　進一步的，所述缺氧沉淀池的底部設置有污泥清理口。

　　相對于現有技術，本實用新型所述的能夠消毒除臭的污水處理裝置具有以下優勢：

　　污水能夠先通過污水進口進入格柵渠，通過格柵攔截掉水中大型懸浮物，再通過污水出口進入到缺氧沉淀池，經過缺氧沉淀池的缺氧沉淀作用，沉淀掉部分污泥，通過污泥清理口進行污泥回收，隨后第一輸水泵和第一輸水管道將污水導入曝氣池，曝氣池能夠利用鼓風機和曝氣管為MBR曝氣膜組提供氧氣，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件，沉淀污泥，并能夠通過污泥回流泵和污泥回流管道將曝氣池內的污泥抽吸回流到缺氧沉淀池內，通過第二輸水泵和第二輸水管道將曝氣池內的污水導入到消毒除臭池內，通過加藥器和二氧化氯消毒器進行除臭消毒，等離子除臭裝置能夠消除消毒除臭池內的臭氣體，再通過回收出水口的活性炭過濾器和反沖洗過濾器排出除臭消毒后的回收水。
