申請日2016.05.04

　　公開(公告)日2016.07.13

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種利用人工濕地處理生活污水的系統，它包括混凝土墊層(1)以及設置于混凝土墊層(1)上的前墻體(2)、后墻體(3)、左墻體(4)、右墻體(5)，土壤層(10)設置于粗砂層(11)的上表面，第一隔板(6)與第二隔板(7)之間的土壤層(10)上種植有植物A(13)，第二隔板(7)與第三隔板(8)的土壤層(10)上種植有植物B(14)，第三隔板(8)與第四隔板(9)之間的土壤層(10)上種植有植物C(15)，左墻體(4)上設置有污水出口(17)，右墻體(5)上設置有污水入口(18)。本發明的有益效果是：能夠高效的濾除污水中污泥和BOD有害物質、操作簡單、生態環保。

　　權利要求書

　　1.一種利用人工濕地處理生活污水的系統，其特征在于：它包括混凝土墊層(1)以及設置于混凝土墊層(1)上的前墻體(2)、后墻體(3)、左墻體(4)、右墻體(5)，所述的左墻體(4)和右墻體(5)均設置于前墻體(2)和后墻體(3)之間且與前墻體(2)和后墻體(3)形成框形結構，混凝土墊層(1)上且從左到右順次設置有第一隔板(6)、第二隔板(7)、第三隔板(8)和第四隔板(9)，第一隔板(6)、第二隔板(7)、第三隔板(8)和第四隔板(9)均設置于前墻體(2)和后墻體(3)之間，所述的第一隔板(6)與第二隔板(7)之間、第二隔板(7)與第三隔板(8)之間、第三隔板(8)與第四隔板(9)之間均設置有土壤層(10)、粗砂層(11)以及礫石層(12)，所述的粗砂層(11)設置于礫石層(12)的上表面，土壤層(10)設置于粗砂層(11)的上表面，第一隔板(6)與第二隔板(7)之間的土壤層(10)上種植有植物A(13)，第二隔板(7)與第三隔板(8)的土壤層(10)上種植有植物B(14)，第三隔板(8)與第四隔板(9)之間的土壤層(10)上種植有植物C(15)，所述的第二隔板(7)和第四隔板(9)的下端部均還設置有布水孔(16)，每個布水孔(16)均設置于礫石層(12)的下方，所述的左墻體(4)上設置有污水出口(17)，右墻體(5)上設置有污水入口(18)。

　　2.根據權利要求1所述的一種利用人工濕地處理生活污水的系統，其特征在于：所述的左墻體(4)和右墻體(5)均呈半圓形狀。

　　3.根據權利要求1所述的一種利用人工濕地處理生活污水的系統，其特征在于：所述的植物A(13)為菖蒲，所述的植物B(14)為芋頭，所述的植物C(15)為風車草。

　　4.根據權利要求1所述的一種利用人工濕地處理生活污水的系統，其特征在于：所述的第一隔板(6)和第三隔板(8)的高度相等，第二隔板(7)和第四隔板(9)的高度相等，所述的第一隔板(6)的高度小于第二隔板(7)的高度。

　　說明書

　　一種利用人工濕地處理生活污水的系統

　　技術領域

　　本發明涉及污水處理的技術領域，特別是一種利用人工濕地處理生活污水的系統。

　　背景技術

　　推進場鎮生活污水處理，是貫徹國務院和省委省政府關于農村環境保護決策部署的重大舉措。國務院辦公廳轉發各部明確提出：“因地制宜開展農村污水、垃圾污染治理。逐步推進縣域污水和垃圾處理設施的統一規劃、統一建設、統一管理。有條件的小城鎮和規模較大村莊應建設污水處理設施，城市周邊村鎮的污水可納入城市污水收集管網，對居住比較分散、經濟條件較差村莊的生活污水，可采取分散式、低成本、易管理的方式進行處理�！�

　　目前場鎮生活污水主要來自廁所沖洗水、廚房洗滌水、洗衣機排水、淋浴排水及其他排水等。生活污水含纖維素、淀粉、糖類、脂肪、蛋白質等有機類物質，還含有氮、磷等無機鹽類。此外污水中還含有大量的污泥和BOD有害物質，污泥和BOD均能對生態環境造成破壞，目前通常采用攔截網對污泥進行攔截，然而污泥的量很大，過濾網無法承受較大的沖擊，這會導致攔截網損壞，而BOD的濾除則采用化學處理的方式分解BOD有害物質，這又會造成二次污染，因此，現有處理污水中的污泥和BOD有害物質的操作不推廣使用。

　　發明內容

　　本發明的目的在于克服現有技術的缺點，提供一種結構緊湊、能夠高效的濾除污水中污泥和BOD有害物質、操作簡單、生態環保的利用人工濕地處理生活污水的系統。

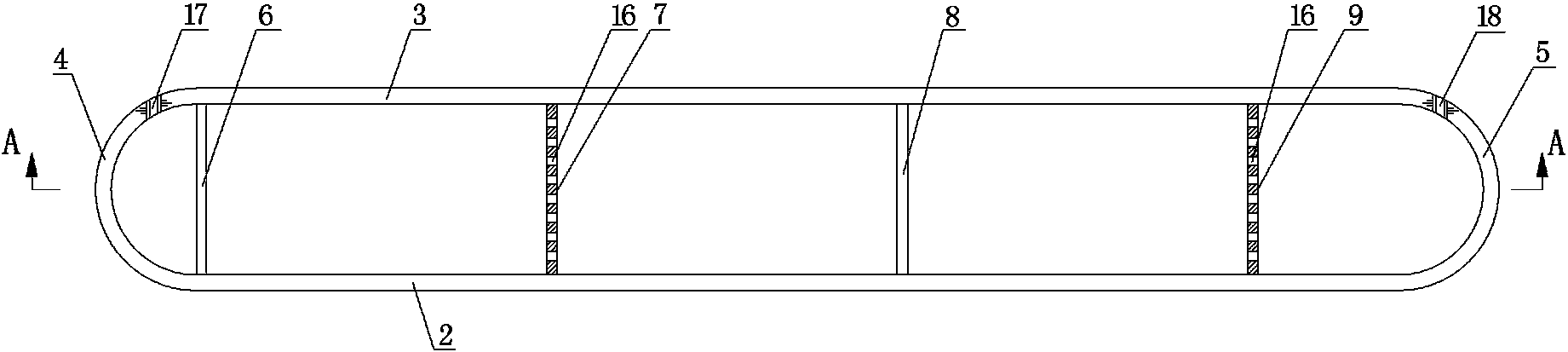

　　本發明的目的通過以下技術方案來實現：一種利用人工濕地處理生活污水的系統，它包括混凝土墊層以及設置于混凝土墊層上的前墻體、后墻體、左墻體、右墻體，所述的左墻體和右墻體均設置于前墻體和后墻體之間且與前墻體和后墻體形成框形結構，混凝土墊層上且從左到右順次設置有第一隔板、第二隔板、第三隔板和第四隔板，第一隔板、第二隔板、第三隔板和第四隔板均設置于前墻體和后墻體之間，所述的第一隔板與第二隔板之間、第二隔板與第三隔板之間、第三隔板與第四隔板之間均設置有土壤層、粗砂層以及礫石層，所述的粗砂層設置于礫石層的上表面，土壤層設置于粗砂層的上表面，第一隔板與第二隔板之間的土壤層上種植有植物A，第二隔板與第三隔板的土壤層上種植有植物B，第三隔板與第四隔板之間的土壤層上種植有植物C，所述的第二隔板和第四隔板的下端部均還設置有布水孔，每個布水孔均設置于礫石層的下方，所述的左墻體上設置有污水出口，右墻體上設置有污水入口。

　　所述的左墻體和右墻體均呈半圓形狀。

　　所述的植物A為菖蒲，所述的植物B為芋頭，所述的植物C為風車草。

　　所述的第一隔板和第三隔板的高度相等，第二隔板和第四隔板的高度相等，所述的第一隔板的高度小于第二隔板的高度。

　　本發明具有以下優點：本發明結構緊湊、能夠高效的濾除污水中污泥和BOD有害物質、操作簡單、生態環保。
