申請日2016.05.27
公開(公告)日2016.12.07
IPC分類號C02F11/00; C02F11/12; C02F11/18; C02F101/18; C02F103/16
摘要
一種電鍍廢水含氰污泥處理裝置，包括板框壓濾機，在壓濾機下方設有接泥斗，在接泥斗的下方設有螺旋輸送機，還包括污泥收集裝置，所述污泥收集裝置包括上薄膜卷筒、下薄膜卷筒、支撐托輥、改向托輥、熱壓輥和收卷機，上薄膜卷筒和下薄膜卷筒上扯出的薄膜端頭連接在收卷機上，支撐托輥位于下薄膜卷筒與收卷機之間，從上薄膜卷筒上扯出的薄膜搭在支撐托輥上，熱壓輥位于支撐托輥外，上薄膜卷筒和下薄膜卷筒上扯出的薄膜的兩端通過熱壓輥熱壓封口，從上薄膜卷筒上扯出的薄膜搭接在改向托輥上;螺旋輸送機的出料口位于上薄膜卷筒的上方，本實用新型可以很方便的將板框壓濾機壓出的污泥進行收集裝袋，裝袋時無需工人在現場。

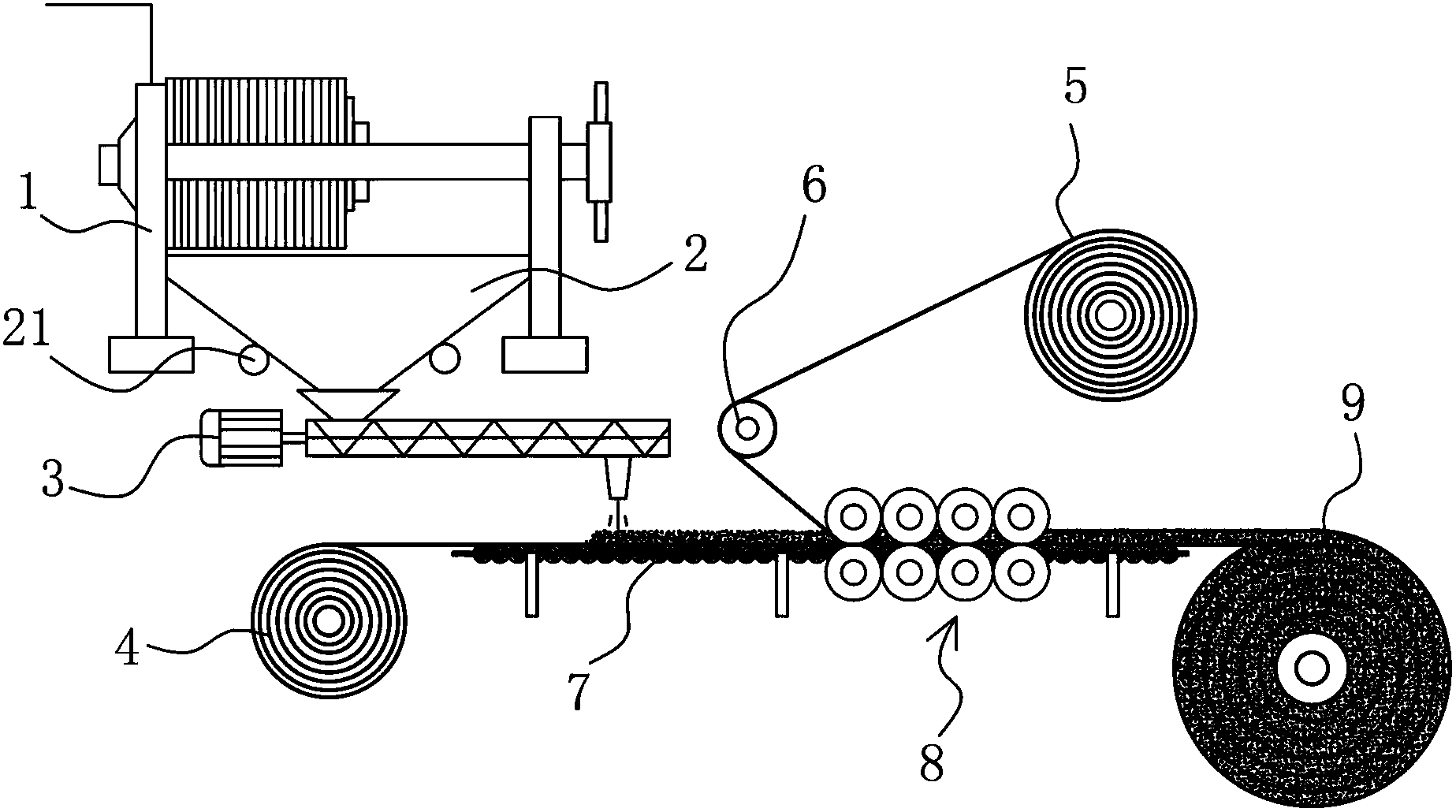

摘要附圖
權利要求書
1.一種電鍍廢水含氰污泥處理裝置，包括板框壓濾機(1)，在壓濾機(1)下方設有接泥斗(2)，在接泥斗(2)的下方設有螺旋輸送機(3)，其特征在于：還包括污泥收集裝置，所述污泥收集裝置包括上薄膜卷筒(5)、下薄膜卷筒(4)、支撐托輥(7)、改向托輥(6)、熱壓輥(8)和收卷機(9)，上薄膜卷筒(5)和下薄膜卷筒(4)上扯出的薄膜端頭連接在收卷機(9)上，支撐托輥(7)位于下薄膜卷筒(4)與收卷機(9)之間，從上薄膜卷筒(5)上扯出的薄膜搭在支撐托輥(7)上，熱壓輥(8)位于支撐托輥(7)外，上薄膜卷筒(5)和下薄膜卷筒(4)上扯出的薄膜的兩端通過熱壓輥(8)熱壓封口，改向托輥(6)位于上薄膜卷筒(5)和支撐托輥(7)之間，從上薄膜卷筒(5)上扯出的薄膜搭接在改向托輥(6)上;螺旋輸送機(3)的出料口位于上薄膜卷筒(5)的上方，螺旋輸送機(3)將排出的污泥排放在上薄膜卷筒(5)扯出的薄膜上。
2.根據權利要求1所述的一種電鍍廢水含氰污泥處理裝置，其特征在于：在接泥斗(2)上安裝有多個電磁振動器(21)。
3.根據權利要求1所述的一種電鍍廢水含氰污泥處理裝置，其特征在于：所述熱壓輥(8)包括支架(81)，在支架(81)內連接有一根第一轉軸(82)，在第一轉軸(82)的兩端分別軸連接有一高頻熱應加熱輥(84)，在支架(81)兩側分別開設有一方孔(86)，在方孔(86)內安裝有一可上下移動的第二轉軸(83)，在第二轉軸(83)的兩側分別安裝有一個可轉動的高頻熱應加熱輥(84)相對應的壓緊輥(85)，從上薄膜卷筒(5)和下薄膜卷筒(4)上扯出的薄膜的兩端被壓緊在高頻熱應加熱輥(84)于壓緊輥(85)之間，支撐托輥(7)從第一轉軸(82)與第二轉軸(83)之間的空隙穿過。
4.根據權利要求3所述的一種電鍍廢水含氰污泥處理裝置，其特征在于：所述熱壓輥(8)具有多組。
說明書
一種電鍍廢水含氰污泥處理裝置
技術領域
本實用新型涉及一種電鍍廢水含氰污泥處理裝置。
背景技術
電鍍車間產生出的含氰廢水不僅含有一定量的劇毒氰化物，而且還含有硫氰酸鹽和銅、鋅、鉛之類的重金屬離子，必須經過嚴格的處理才能排放，其中通過斜板沉淀沉淀出的廢水污泥是通過板框壓濾機進行壓濾，板框壓濾機壓出的污泥裝袋投入到�；穫}庫進行儲存，在將污泥裝袋一般是人工完成，不僅操作不便，而且工人會在裝袋的過程吸入污泥干化的粉末或者觸碰到污泥而影響人體健康。
發明內容
本實用新型要解決的技術問題是提供一種電鍍廢水含氰污泥處理裝置，可以很方便的將板框壓濾機壓出的污泥進行收集裝袋，裝袋時無需工人在現場。
為了解決上述技術問題，本實用新型的技術方案為：一種電鍍廢水含氰污泥處理裝置，包括板框壓濾機，在壓濾機下方設有接泥斗，在接泥斗的下方設有螺旋輸送機，還包括污泥收集裝置，所述污泥收集裝置包括上薄膜卷筒、下薄膜卷筒、支撐托輥、改向托輥、熱壓輥和收卷機，上薄膜卷筒和下薄膜卷筒上扯出的薄膜端頭連接在收卷機上，支撐托輥位于下薄膜卷筒與收卷機之間，從上薄膜卷筒上扯出的薄膜搭在支撐托輥上，熱壓輥位于支撐托輥外，上薄膜卷筒和下薄膜卷筒上扯出的薄膜的兩端通過熱壓輥熱壓封口，改向托輥位于上薄膜卷筒和支撐托輥之間，從上薄膜卷筒上扯出的薄膜搭接在改向托輥上;螺旋輸送機的出料口位于上薄膜卷筒的上方，螺旋輸送機將排出的污泥排放在上薄膜卷筒扯出的薄膜上。
在接泥斗上安裝有多個電磁振動器。
所述熱壓輥包括支架，在支架內連接有一根第一轉軸，在第一轉軸的兩端分別軸連接有一高頻熱應加熱輥，在支架兩側分別開設有一方孔，在方孔內安裝有一可上下移動的第二轉軸，在第二轉軸的兩側分別安裝有一個可轉動的高頻熱應加熱輥相對應的壓緊輥，從上薄膜卷筒和下薄膜卷筒上扯出的薄膜的兩端被壓緊在高頻熱應加熱輥于壓緊輥之間，支撐托輥從第一轉軸與第二轉軸之間的空隙穿過。
所述熱壓輥具有多組。
本實用新型的有益效果為：在板框壓濾機將污泥排放到接泥斗中，接泥斗將污泥排入到螺旋輸送機內，在通過螺旋輸送機將污泥排入到污泥收集裝置進行包裹，污泥收集過程可以不用工人在現場操作，不會對人體健康造成影響。
