申請日2016.05.06

　　公開(公告)日2016.11.30

　　IPC分類號B01D53/78; B01D53/50; B01D53/68

　　摘要

　　本實用新型公開了一種廢水分質收集處理裝置。它包括脫酸塔、循環池以及收集池，脫酸塔的洗滌泵上連接有出口管道，該出口管道上設置有換熱器，出口管道的末端連接有一根三通管，三通管的一個端口通過一根排污管道連接廢水收集池并且該排污管道上安裝有閥門裝置;循環池的一端與脫酸塔連接，循環池的另外一端與三通管的另外一個端口連接，循環池與三通管之間設置有循環泵。采用上述的結構后，滿足了酸堿度和鹽度的及時監測要求，大大降低了危廢焚燒處置中的廢水排放量，很好的避免了脫酸排污的高鹽廢水混入其他廢水中，保證了其他廢水的可回收性，降低了總廢水排放量，同時其他廢水的回收利用也降低了工業廢水的使用量。

　　權利要求書

　　1.一種廢水分質收集處理裝置，其特征在于：包括脫酸塔、循環池以及收集池，所述脫酸塔的洗滌泵上連接有出口管道，該出口管道上設置有換熱器，所述出口管道的末端連接有一根三通管，所述三通管的一個端口通過一根排污管道連接廢水收集池并且該排污管道上安裝有閥門裝置;所述循環池的一端與脫酸塔連接，循環池的另外一端與三通管的另外一個端口連接，所述循環池與三通管之間設置有循環泵。

　　2.按照權利要求1所述的廢水分質收集處理裝置，其特征在于：所述出口管道上安裝有用于對洗滌液的PH值及密度進行實時檢測的在線PH計和密度計。

　　3.按照權利要求1所述的廢水分質收集處理裝置，其特征在于：所述循環泵為循環池的出口管路上并聯設置的兩個自吸泵。

　　4.按照權利要求1所述的廢水分質收集處理裝置，其特征在于：所述閥門裝置包括一路自動控制球閥以及與自動控制閥并聯設置的手動控制球閥。

　　5.按照權利要求1所述的廢水分質收集處理裝置，其特征在于：所述排污管道為PP-R管。

　　說明書

　　廢水分質收集處理裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，具體地說是一種廢水分質收集處理裝置，屬于危險廢物焚燒處置技術領域。

　　背景技術

　　危險廢物在焚燒時將產生大量的煙氣，分析表明焚燒煙氣中含有NOX、HCl、CO、SO2、CO2等多種有害氣體，通常煙氣會經過脫硫脫酸等處理后煙囪排放，目前脫酸處理中一般需要采用2臺脫酸塔，用氫氧化鈉溶液與SO2、HCl等酸性氣體中和，生成相應的鹽類溶解在溶液中，起到煙氣脫酸的目的，上述處理過程中往往需要進行循環處理，在循環處理過程中，酸堿度和密度逐漸變化，當洗滌液PH小于7.5，密度大于1.12g/ml時，須及時排污并加堿，處理后脫酸排污的高鹽廢水往往會混入其他廢水中，使得總廢水排放量非常大，并且不能回收利用。

　　發明內容

　　本實用新型要解決的技術問題是提供一種能夠避免脫酸排污的高鹽廢水混入其他廢水中，從而降低總廢水排放量的廢水分質收集處理裝置。

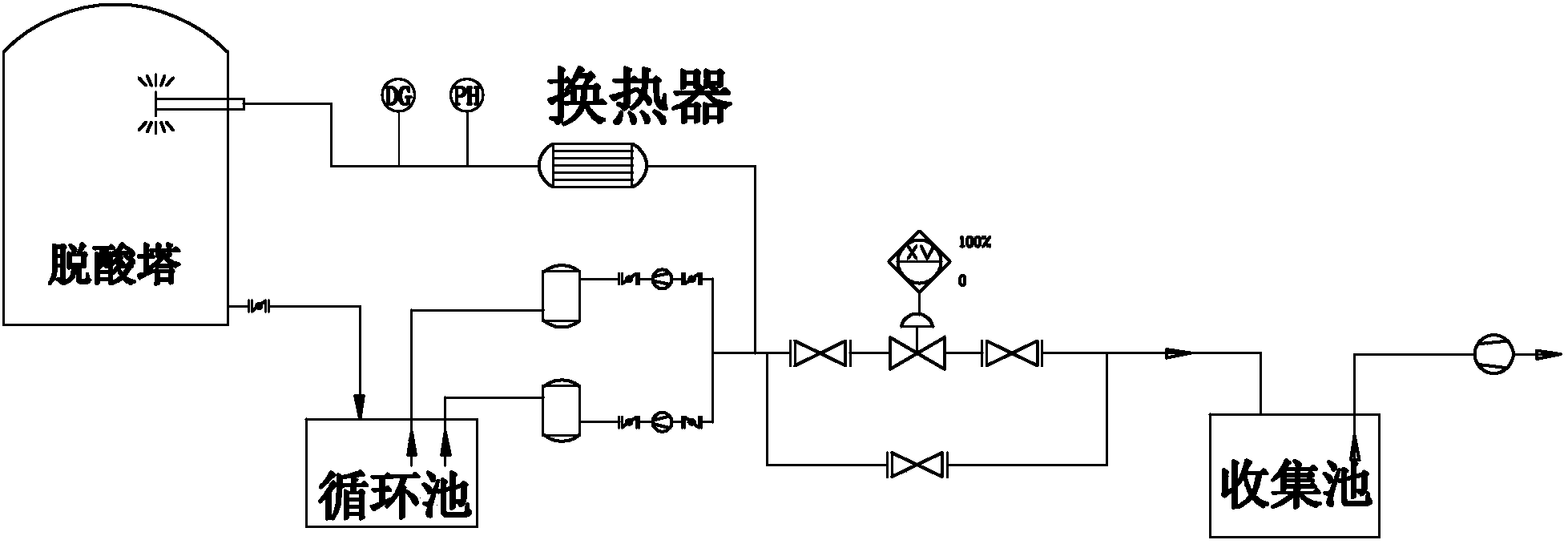

　　為了解決上述技術問題，本實用新型的廢水分質收集處理裝置，包括脫酸塔、循環池以及收集池，脫酸塔的洗滌泵上連接有出口管道，該出口管道上設置有換熱器，出口管道的末端連接有一根三通管，三通管的一個端口通過一根排污管道連接廢水收集池并且該排污管道上安裝有閥門裝置;循環池的一端與脫酸塔連接，循環池的另外一端與三通管的另外一個端口連接，循環池與三通管之間設置有循環泵。

　　所述出口管道上安裝有用于對洗滌液的PH值及密度進行實時檢測的在線PH計和密度計。

　　所述循環泵為循環池的出口管路上并聯設置的兩個自吸泵。

　　所述閥門裝置包括一路自動控制球閥以及與自動控制閥并聯設置的手動控制球閥。

　　所述排污管道為PP-R管。

　　采用上述的結構后，由于脫酸塔的洗滌泵的出口管道上安裝的在線PH計和密度計以及換熱器，設置的循環池可以將洗滌液進行循環，當密度超過時會控制球閥打開排污，PH超過時會提示加堿，同時換熱器能將多余熱量帶走，充分利用了熱量，由此滿足了酸堿度和鹽度的及時監測要求，大大降低了危廢焚燒處置中的廢水排放量，很好的避免了脫酸排污的高鹽廢水混入其他廢水中，保證了其他廢水的可回收性，降低了總廢水排放量，同時其他廢水的回收利用也降低了工業廢水的使用量。
