申請日2016.05.17

　　公開(公告)日2016.10.12

　　IPC分類號B01D36/04

　　摘要

　　本實用新型公開了一種用于焦銻酸鈉生產的廢水處理系統，包括處理箱，所述處理箱的頂部設置有兩個豎直平行的廢水導入管，所述處理箱內部設置有沉淀室和位于沉淀室下側的過濾室，所述沉淀室的一側設置有第一閥門，所述沉淀室的另一側設置有抽水管，該抽水管連接有液泵，所述液泵通過排水管與過濾室相連通，所述過濾室內設置有兩個水平平行的過濾板，兩個過濾板之間留有過濾間隙，該過濾間隙內設置有等距離排列的過濾球，所述過濾球為中空結構，且過濾球內設置有活性炭，該過濾球上開設有矩形過濾孔和均勻分布的過濾圓孔。該用于焦銻酸鈉生產的廢水處理系統，對廢水的處理周期較短，且成本較低，能夠?qū)�廢水處理徹底，避免對環境造成污染。

　　權利要求書

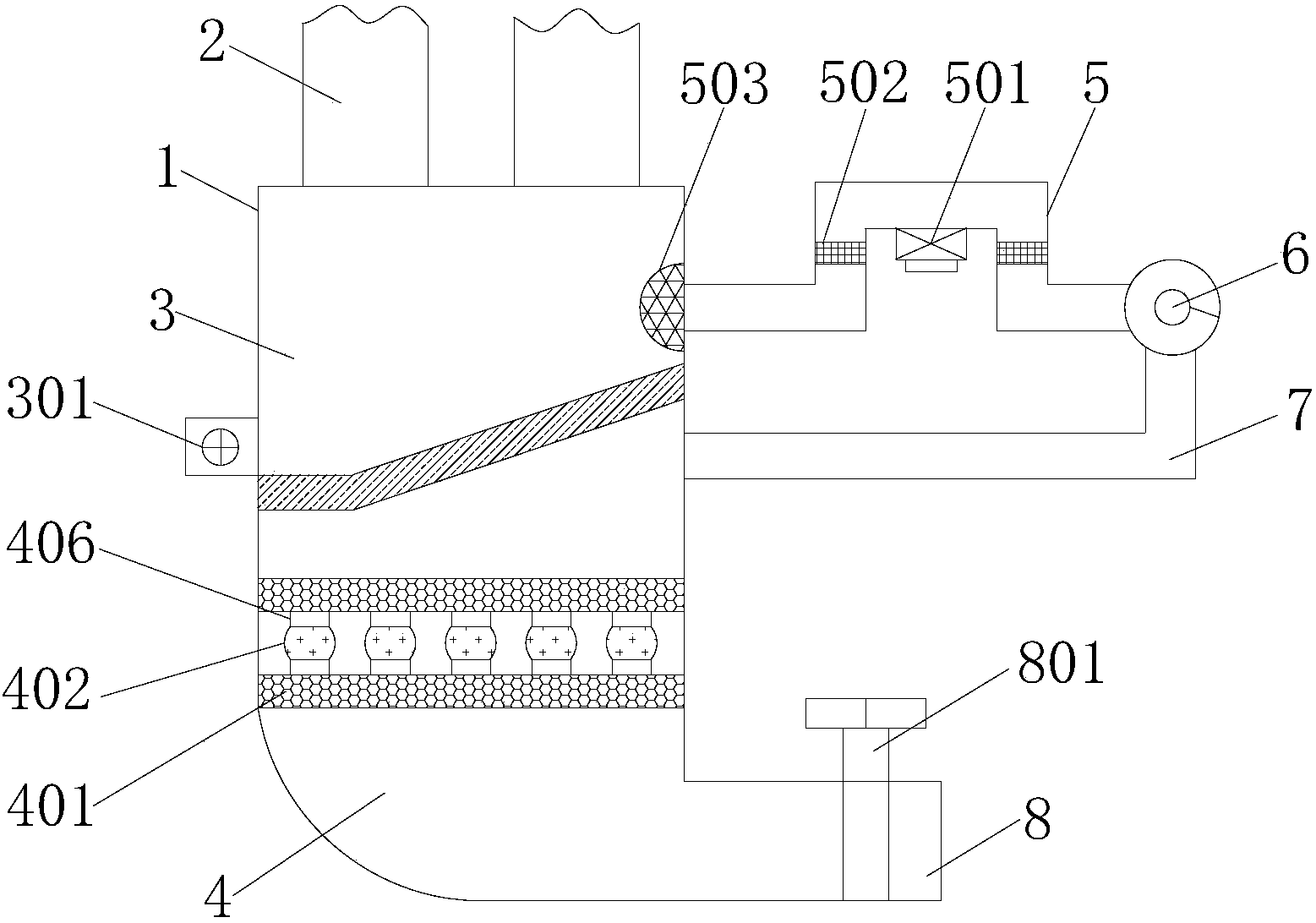

　　1.一種用于焦銻酸鈉生產的廢水處理系統，包括處理箱(1)，其特征在于：所述處理箱(1)的頂部設置有兩個豎直平行的廢水導入管(2)，所述處理箱(1)內部設置有沉淀室(3)和位于沉淀室(3)下側的過濾室(4)，所述沉淀室(3)的一側設置有第一閥門(301)，所述沉淀室(3)的另一側設置有抽水管(5)，該抽水管(5)連接有液泵(6)，所述液泵(6)通過排水管(7)與過濾室(4)相連通，所述過濾室(4)內設置有兩個水平平行的過濾板(401)，兩個過濾板(401)之間留有過濾間隙，該過濾間隙內設置有等距離排列的過濾球(402)，所述過濾球(402)為中空結構，且過濾球(402)內設置有活性炭，該過濾球(402)上開設有矩形過濾孔(403)和均勻分布的過濾圓孔(404)，所述矩形過濾孔(403)和過濾圓孔(404)內均設置有第一過濾網(405)，且每個過濾球(402)的頂部和底部均通過連接塊(406)與過濾板(401)固定相連，所述過濾室(4)的一側設置有凈化水導出管(8)，該凈化水導出管(8)上設置有第二閥門(801)。

　　2.根據權利要求1所述的一種用于焦銻酸鈉生產的廢水處理系統，其特征在于：所述沉淀室(3)的底部呈傾斜狀。

　　3.根據權利要求1所述的一種用于焦銻酸鈉生產的廢水處理系統，其特征在于：所述抽水管(5)呈曲折狀，所述抽水管(5)的中部設置有第三閥門(501)，且抽水管(5)內且位于第三閥門(501)的兩側處均第二過濾網(502)。

　　4.根據權利要求1所述的一種用于焦銻酸鈉生產的廢水處理系統，其特征在于：所述過濾室(4)的底部一側呈圓弧狀。

　　5.根據權利要求1所述的一種用于焦銻酸鈉生產的廢水處理系統，其特征在于：所述抽水管(5)與沉淀室(3)的連接口處設置有截面呈圓弧狀的第三過濾網(503)。

　　說明書

　　一種用于焦銻酸鈉生產的廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，具體為一種用于焦銻酸鈉生產的廢水處理系統。

　　背景技術

　　焦銻酸鈉是銻的無機鹽化合物，低毒，它是用氧化銻等銻產品經過堿和雙氧水生產而成。外觀呈白色粉末，化學穩定性好。目前，焦銻酸鈉通常采用高溫高壓純氧氧化法對其進行生產加工，對其進行生產加工的過程中會產生一些廢水，如果對其不進行處理就隨意進行排放將會對環境造成很大的污染，而一般的用于焦銻酸鈉生產的廢水處理系統生產成本較高，處理周期較長，且廢水處理不徹底，很容易對環境造成污染。

　　實用新型內容

　　本實用新型的目的在于提供一種用于焦銻酸鈉生產的廢水處理系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種用于焦銻酸鈉生產的廢水處理系統，包括處理箱，所述處理箱的頂部設置有兩個豎直平行的廢水導入管，所述處理箱內部設置有沉淀室和位于沉淀室下側的過濾室，所述沉淀室的一側設置有第一閥門，所述沉淀室的另一側設置有抽水管，該抽水管連接有液泵，所述液泵通過排水管與過濾室相連通，所述過濾室內設置有兩個水平平行的過濾板，兩個過濾板之間留有過濾間隙，該過濾間隙內設置有等距離排列的過濾球，所述過濾球為中空結構，且過濾球內設置有活性炭，該過濾球上開設有矩形過濾孔和均勻分布的過濾圓孔，所述矩形過濾孔和過濾圓孔內均設置有第一過濾網，且每個過濾球的頂部和底部均通過連接塊與過濾板固定相連，所述過濾室的一側設置有凈化水導出管，該凈化水導出管上設置有第二閥門。

　　優選的，所述沉淀室的底部呈傾斜狀。

　　優選的，所述抽水管呈曲折狀，所述抽水管的中部設置有第三閥門，且抽水管內且位于第三閥門的兩側處均第二過濾網。

　　優選的，所述過濾室的底部一側呈圓弧狀。

　　優選的，所述抽水管與沉淀室的連接口處設置有截面呈圓弧狀的第三過濾網。

　　與現有技術相比，本實用新型的有益效果是：該用于焦銻酸鈉生產的廢水處理系統，通過在處理箱內部設置有沉淀室和位于沉淀室下側的過濾室，沉淀室的一側設置有抽水管，該抽水管連接有液泵，液泵通過排水管與過濾室相連通，沉淀室的底部呈傾斜狀，過濾室的底部一側呈圓弧狀，對廢水的處理周期較短，成本較低，通過在過濾室內設置有兩個水平平行的過濾板，兩個過濾板之間留有過濾間隙，該過濾間隙內設置有等距離排列的過濾球，過濾球為中空結構，且過濾球內設置有活性炭，該過濾球上開設有矩形過濾孔和均勻分布的過濾圓孔，矩形過濾孔和過濾圓孔內均設置有第一過濾網，以及抽水管呈曲折狀，抽水管的中部設置有第三閥門，且抽水管內且位于第三閥門的兩側處均第二過濾網，且在抽水管與沉淀室的連接口處設置有截面呈圓弧狀的第三過濾網，能夠?qū)�廢水處理徹底，避免對環境造成污染。
