申請日2016.05.09

　　公開(公告)日2016.10.12

　　IPC分類號B01D50/00

　　摘要

　　本實用新型涉及一種污泥干化尾氣除塵裝置，包括除塵箱，以及設于所述除塵箱內的噴淋管道、固定架和若干旋轉擋板，所述旋轉擋板具有旋轉軸且通過所述旋轉軸設于所述固定架上，所述旋轉軸通過外部驅動電機控制，所述噴淋管道上設有若干噴淋頭，所述噴淋頭均勻分布在所述旋轉擋板的旋轉軸之間，所述旋轉擋板的截面為S型，所述除塵箱具有進氣口和出氣口，所述除塵箱的底部設有積灰閥門。與已有技術相比，本實用新型的有益效果在于：除塵效果較為理想，利于綠色環保。

　　權利要求書

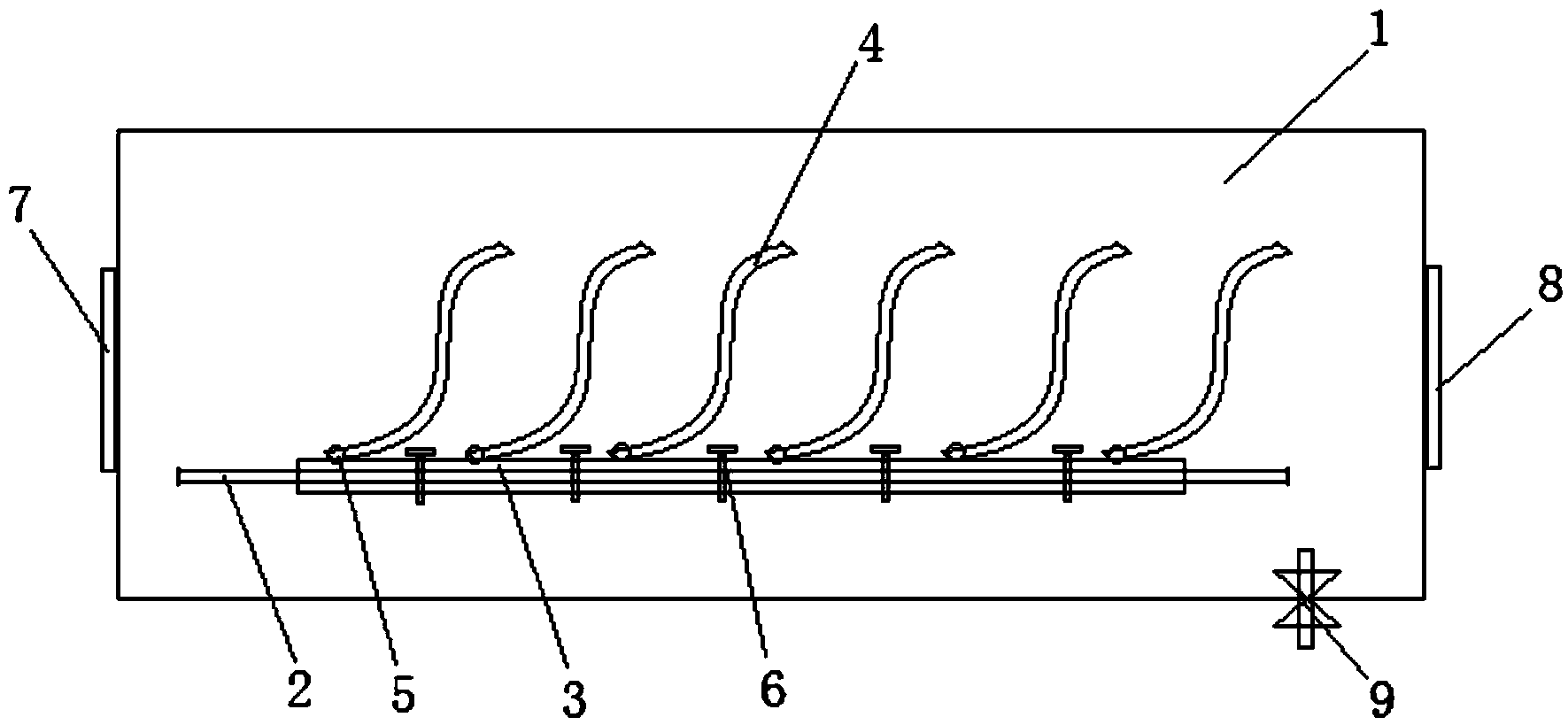

　　1.一種污泥干化尾氣除塵裝置，其特征在于，包括除塵箱(1)，以及設于所述除塵箱(1)內的噴淋管道(2)、固定架(3)和若干旋轉擋板(4)，所述旋轉擋板(4)具有旋轉軸(5)且通過所述旋轉軸(5)設于所述固定架(3)上，所述旋轉軸(5)通過外部驅動電機控制，所述噴淋管道(2)上設有若干噴淋頭(6)，所述噴淋頭(6)均勻分布在所述旋轉擋板(4)的旋轉軸(5)之間，所述旋轉擋板(4)的截面為S型，所述除塵箱(1)具有進氣口(6)和出氣口(7)，所述除塵箱(1)的底部設有積灰閥門(9)。

　　2.如權利要求1所述污泥干化尾氣除塵裝置，其特征在于，所述旋轉擋板(4)的旋轉角度為40°～140°。

　　說明書

　　一種污泥干化尾氣除塵裝置

　　技術領域

　　本實用新型涉及污泥干化尾氣處理技術領域，尤其涉及一種污泥干化尾氣除塵裝置。

　　背景技術

　　污泥干化尾氣的特點是含粉塵量大、潮濕并帶有腐蝕性，溫度則普遍在100℃以上，如果直接排入大氣將會對環境造成污染，現有的除塵凈化裝置效果不理想。

　　實用新型內容

　　有鑒于此，本實用新型的目的是提供一種污泥干化尾氣除塵裝置，以解決現有技術中的不足。

　　為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

　　一種污泥干化尾氣除塵裝置，其中，包括除塵箱，以及設于所述除塵箱內的噴淋管道、固定架和若干旋轉擋板，所述旋轉擋板具有旋轉軸且通過所述旋轉軸設于所述固定架上，所述旋轉軸通過外部驅動電機控制，所述噴淋管道上設有若干噴淋頭，所述噴淋頭均勻分布在所述旋轉擋板的旋轉軸之間，所述旋轉擋板的截面為S型，所述除塵箱具有進氣口和出氣口，所述除塵箱的底部設有積灰閥門。

　　上述污泥干化尾氣除塵裝置，其中，所述旋轉擋板的旋轉角度為40°～140°。

　　與已有技術相比，本實用新型的有益效果在于：

　　除塵效果較為理想，利于綠色環保。
