申請日2016.05.09

　　公開(公告)日2016.11.23

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種壓鑄離型劑廢水濃縮回收系統，包括與廢水輸入管連接的第一貯槽;所述第一貯槽通過第一管道連接至濃縮機;所述第一管道的一端設于第一貯槽底部，另一端設于濃縮機底部;所述第一管道上設有輸液泵;所述濃縮機通過第二管道連接濃縮水箱;所述第二管道的一端設于濃縮機底部，另一端設于濃縮水箱頂部;所述第二管道上設有輸液泵;所述濃縮水箱通過第三管道連接第二貯槽;所述第三管道的一端設于濃縮水箱底部，另一端設于第二貯槽頂部;所述第二貯槽連接有排水管，該排水管連接于第二貯槽底部，且該排水管上設有排水泵。本實用新型壓鑄離型劑廢水濃縮回收系統，其能對壓鑄離型劑廢水進行濃縮處理。

　　權利要求書

　　1.壓鑄離型劑廢水濃縮回收系統，其特征在于，包括與廢水輸入管連接的第一貯槽;

　　所述第一貯槽通過第一管道連接至濃縮機;所述第一管道的一端設于第一貯槽底部，所述第一管道的另一端設于濃縮機底部;所述第一管道上設有輸液泵;

　　所述濃縮機通過第二管道連接濃縮水箱;所述第二管道的一端設于濃縮機底部，所述第一管道的另一端設于濃縮水箱頂部;所述第二管道上設有輸液泵;

　　所述濃縮水箱通過第三管道連接第二貯槽;所述第三管道的一端設于濃縮水箱底部，所述第三管道的另一端設于第二貯槽頂部;所述第三管道上設有輸液泵;

　　所述第二貯槽連接有排水管，該排水管連接于第二貯槽底部，且該排水管上設有排水泵。

　　2.根據權利要求1所述的壓鑄離型劑廢水濃縮回收系統，其特征在于，所述廢水輸入管上設有水泵。

　　3.根據權利要求2所述的壓鑄離型劑廢水濃縮回收系統，其特征在于，所述第一貯槽內設有液位傳感器。

　　4.根據權利要求3所述的壓鑄離型劑廢水濃縮回收系統，其特征在于，所述濃縮水箱內設有液位傳感器。

　　5.根據權利要求4所述的壓鑄離型劑廢水濃縮回收系統，其特征在于，所述第二貯槽內設有液位傳感器。

　　說明書

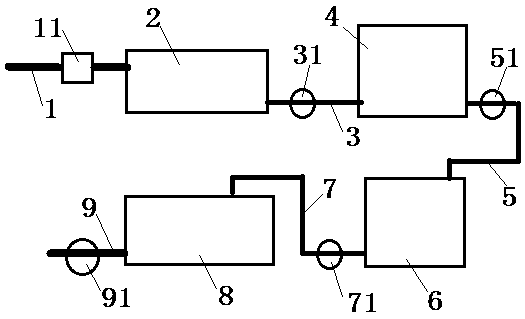

　　壓鑄離型劑廢水濃縮回收系統

　　技術領域

　　本實用新型涉及壓鑄離型劑廢水濃縮回收系統。

　　背景技術

　　壓鑄離型劑需要與水配合使用，使用后會形成壓鑄離型劑廢水，需要對該壓鑄離型劑廢水進行處理。

　　實用新型內容

　　本實用新型的目的在于提供一種壓鑄離型劑廢水濃縮回收系統，其能對壓鑄離型劑廢水進行濃縮處理。

　　為實現上述目的，本實用新型的技術方案是設計一種壓鑄離型劑廢水濃縮回收系統，包括與廢水輸入管連接的第一貯槽;

　　所述第一貯槽通過第一管道連接至濃縮機;所述第一管道的一端設于第一貯槽底部，所述第一管道的另一端設于濃縮機底部;所述第一管道上設有輸液泵;

　　所述濃縮機通過第二管道連接濃縮水箱;所述第二管道的一端設于濃縮機底部，所述第一管道的另一端設于濃縮水箱頂部;所述第二管道上設有輸液泵;

　　所述濃縮水箱通過第三管道連接第二貯槽;所述第三管道的一端設于濃縮水箱底部，所述第三管道的另一端設于第二貯槽頂部;所述第三管道上設有輸液泵;

　　所述第二貯槽連接有排水管，該排水管連接于第二貯槽底部，且該排水管上設有排水泵。

　　優選的，所述廢水輸入管上設有水泵。

　　優選的，所述第一貯槽內設有液位傳感器。

　　優選的，所述濃縮水箱內設有液位傳感器。

　　優選的，所述第二貯槽內設有液位傳感器。

　　本實用新型的優點和有益效果在于：提供一種壓鑄離型劑廢水濃縮回收系統，其能對壓鑄離型劑廢水進行濃縮處理。
