公開(公告)日2016.10.05
IPC分類號C02F11/12
摘要
本實用新型涉及一種含聚污油泥深度脫水處理裝置，以含聚污油泥調質裝置為核心，結合其他設備完成含聚合油泥的深度脫水，用于對含聚污油泥做深度脫水，即將需要外運做達標處理的含聚污油泥進行深度脫水，回收部分原油、上清液，降低其含水量，從而減少體積。本實用新型的含聚污油泥深度脫水處理裝置包括緩沖裝置、加藥裝置、含聚污油泥調質裝置、絮凝裝置和脫水裝置，各部分相互配合，對含聚污油泥做各步處理，達到含聚污油泥體積減少，收集部分原油，上清液，達到節能環保的目的。
權利要求書
1.一種含聚污油泥深度脫水處理裝置，包括依次連接并相通的緩沖裝置(3)、含聚污油泥調質裝置(4)、絮凝裝置(5)和脫水裝置(6)，所述的含聚污油泥調質裝置和絮凝裝置分別與加藥裝置(7)的加藥管連接、相通，其特征在于，所述的含聚污油泥調質裝置(4)包括箱體(1)和支撐箱體的支腿(2)，所述箱體分為下部的排泥區(11)和上部的調質區(12);所述排泥區底部呈錐斗形狀;所述排泥區下部設置排泥口(111)，所述調質區設有混漿進口(121)、出水管接口(122)、收油管接口(123)和集油裝置(124);所述收油管接口(123)、出水管接口(122)、混漿進口(121)的高度依次從高往低設置。
2.根據權利要求1所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述調質區設有若干同方向傾斜的斜板(125)。
3.根據權利要求1或2所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述箱體(1)上設置有進料混合器(13)，所述進料混合器(13)與箱體(1)通過混漿進口(121)相通;所述進料混合器(13)上設置有進漿管(131);所述進漿管(131)為絞龍組件。
4.根據權利要求2所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述混漿進口(121)的液位比斜板(125)液位最低處液位低，出水管接口(122)液位比斜板(125)最高液位處液位高，所述調質區設有溢流管接口(126)，所述溢流管接口(126)的液位高于收油管接口(123)。
5.根據權利要求1或2所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述排泥區設有反洗進水口(112)，所述反洗進水口(112)設置在排泥區下部。
6.根據權利要求5所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述箱體外壁上設置有活動平臺(14)，所述活動平臺具有收起和撐開兩種狀態。
7.根據權利要求1所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述混漿進口(121)、出水管接口(122)、收油管接口(123)、排泥口(111)和反洗進水口(112)上設有開關。
8.根據權利要求1所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述集油裝置(124)為刮油器(1241)，所述脫水裝置(6)為環碟式脫水機。

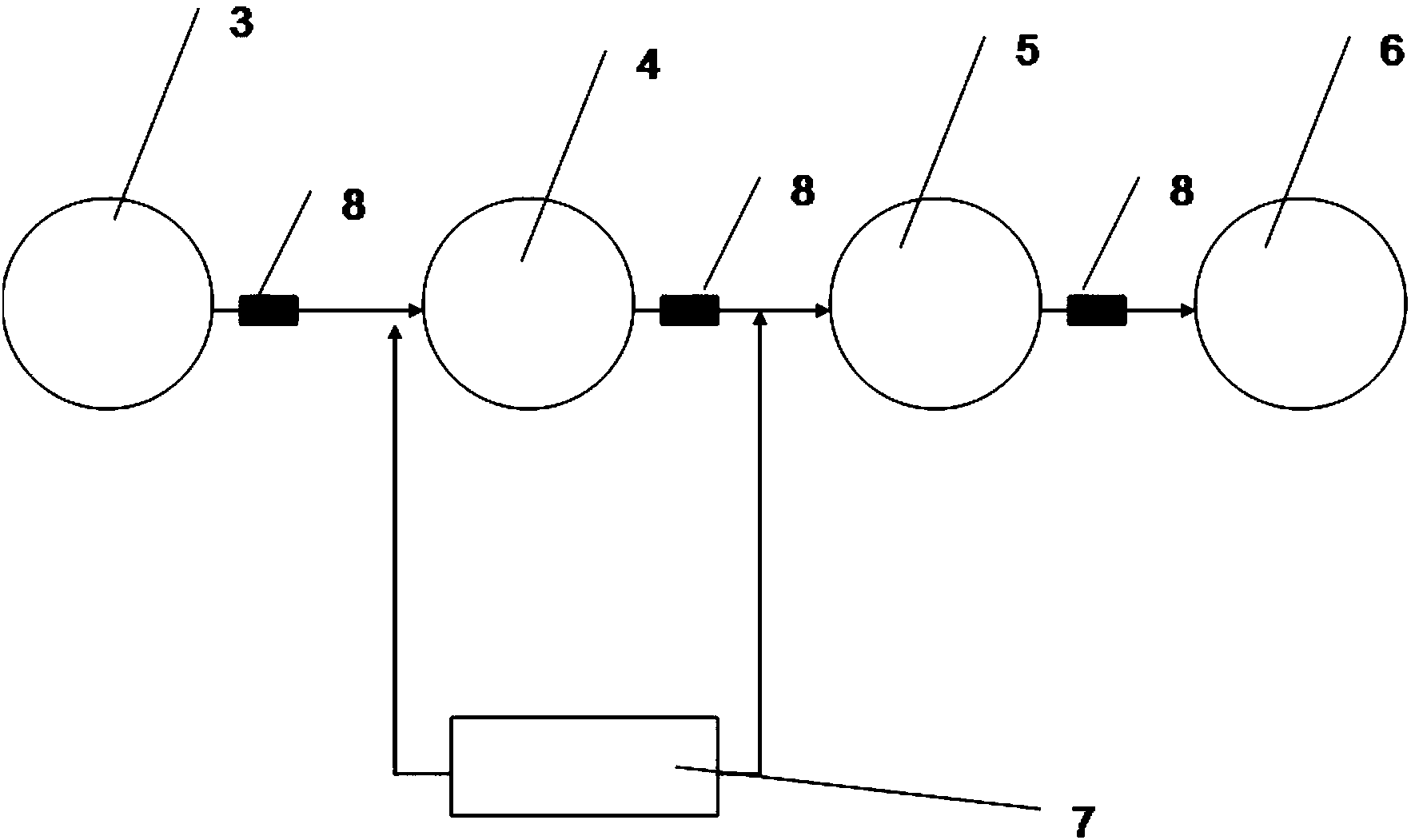

9.根據權利要求8所述的一種含聚污油泥深度脫水處理裝置，其特征在于，所述緩沖裝置(3)、含聚污油泥調質裝置(4)、絮凝裝置(5)、脫水裝置(6)之間分別設有提升泵(8)，所述緩沖裝置(3)、含聚污油泥調質裝置(4)、絮凝裝置(5)、脫水裝置(6)與提升泵(8)之間的連通管道上分別設置有閥門和流量計。
10.根據權利要求8所述一種含聚污油泥深度脫水處理裝置，其特征在于，所述緩沖裝置(3)、含聚污油泥調質裝置(4)、絮凝裝置(5)、脫水裝置(6)按照液位從高到低依次設置，所述緩沖裝置(3)、含聚污油泥調質裝置(4)、絮凝裝置(5)、脫水裝置(6)之間的連通管道上分別設置有閥門和流量計。
說明書
一種含聚污油泥深度脫水處理裝置
技術領域
本實用新型涉及一種含聚污油泥深度脫水處理裝置，屬于油田油污處理技術領域。
背景技術
目前聚合物驅油開采運用比較廣泛，但是，隨著聚合物驅油開采應用的規模不斷擴大，產生的含聚污油泥規模越來越多，含聚污油泥一般含水率在90%左右，且含大量聚合物及其他處理藥劑，屬于危害物，需要外運，做達標處理。目前，油田中產生的油污存在直接外運處理，其運輸費用和處理費用高昂的問題。如果能夠快速減少含聚污油泥體積、并回收油污中的原油，回收油污中的清水，就可以減少外運處理費用，提高原油產量，實現頗有現實的經濟效益及環境效益。
實用新型內容
要解決的技術問題
為解決上述問題，本實用新型，用于在含聚污油泥外運做達標處理前進行處理，其目的在于，克服現有技術需要對含水量高的含聚污油泥進行外運處理成本高且不能回收原油的技術難題。用本實用新型處理過的含聚污油泥，其含水量顯著減低，部分原油得以回收，減少了外運處理的含聚污油泥的體積，有效減少了運輸費用和處理成本，同時提高的原油的利用量。
技術方案
一種含聚污油泥深度脫水處理裝置，包括依次連接并相通的緩沖裝置、含聚污油泥調質裝置、絮凝裝置和脫水裝置，所述的含聚污油泥調質裝置和絮凝裝置分別與加藥裝置的加藥管連接、相通，其特征在于，所述的含聚污油泥調質裝置為含聚污油泥調質裝置，包括箱體和支撐箱體的支腿，所述箱體分為下部的排泥區和上部的調質區;所述排泥區底部呈錐斗形狀;所述排泥區下部設置排泥口，所述調質區設有混漿進口、出水管接口、收油管接口和集油裝置;所述收油管接口、出水管接口、混漿進口的高度依次從高往低設置。
進一步地，所述調質區設有若干同方向傾斜的斜板。
進一步地，所述箱體上設置有進料混合器，所述進料混合器與箱體通過混漿進口相通;所述進料混合器上設置有進漿管，所述進漿管為絞龍組件。所述進漿管為絞龍組件。
進一步地，所述混漿進口的液位比斜板液位最低處液位低，出水管接口液位比斜板最高液位處液位高，所述調質區設有溢流管接口，所述溢流管接口的液位高于收油管接口。
進一步地，所述排泥區設有反洗進水口，所述反洗進水口設置在排泥區下部。
進一步地，所述箱體外壁上設置有活動平臺，所述活動平臺具有收起和撐開兩種狀態。
進一步地，所述排泥區設有反洗進水口，所述反洗進水口設置在排泥區下部。
進一步地，所述混漿進口、出水管接口、收油管接口、排泥口和反洗進水口上設有開關。
進一步地，所述集油裝置為刮油器;所述脫水裝置為環碟式脫水機。
進一步地，所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置之間分別設有提升泵，所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置與提升泵之間的連通管道上分別設置有閥門和流量計。
進一步地，所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置按照液位從高到低依次設置，所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置之間的連通管道上分別設置有閥門和流量計。
有益效果
本實用新型能快速實現含聚污油泥調質、改性，完成污泥濃縮處理、實現含聚污油泥脫水前減量化，同時可回收少量原油、清水。
緩沖裝置對含聚污油泥進行緩沖，防止短時間來液出現較大的流量波動和泥漿比重波動使得進入下一步工序的含聚污油泥的流量盡量保持不變或者一定合理范圍內波動。含聚污油泥調質裝置完成對含聚污油泥的調質、改性，在該步工作過程中可回收部分原油、上清液，實現含聚污油泥體積的減量。絮凝裝置對來液進行絮凝，在此步工序中，排放部分清水，進一步地對含聚污油泥進行體積減量。脫水裝置對來液進行脫水，使含聚污油泥的含水量進一步降低。加藥裝置的加藥管分別連接到含聚污油泥調質裝置和絮凝裝置，為含聚污油泥調質裝置和絮凝裝置分別加入適當?shù)乃巹?/P>
緩沖裝置、含聚污油泥調質裝置、絮凝裝置和脫水裝置依次連接，在各部分無法按照液位高低安裝時，在所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置之間分別設有提升泵，通過提升泵的作用，使得含聚污油泥分別進入所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置，以進行相應的處理。在所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置與提升泵的連接處分別設置的閥門和流量計，用來控制含聚污油泥是否進入所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置以及進入時的流量和速度。
在場地允許時，所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置按照液位從高到低依次設置，含聚污油泥在各部分進行處理后，可在重力的作用下進入下一步工序進行處理，所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置之間的連通管道上分別設置有閥門和流量計，用來控制含聚污油泥是否進入所述緩沖裝置、含聚污油泥調質裝置、絮凝裝置、脫水裝置以及進入時的流量和速度。
本實用新型的含聚污油泥調質裝置采用含聚污油泥調質裝置，用于實現含聚污油泥的調質、改性，回收部分原油、上清液，既提高了原油的產量，又可使部分上清液回收利用，節能環保。
含聚污油泥調質裝置的箱體上設置的進料混合器的作用是實現破乳劑和含聚污油泥的混合，進漿混合器通過混漿進口與箱體相通，進料混合器上設有進料管，進漿管為絞龍組件。使用時，含聚污油泥和破乳劑在不進行攪拌混合的前提下一起從進漿管進入進料混合器，由于進漿管為絞龍組件，破乳劑和含聚污油泥通過后，在進入進料混合器時會具有較大的壓力，從而前后進入的破乳劑和含聚污油泥混合物會相互沖擊，從而使破乳劑和含聚污油泥充分混合。進料混合器的設置，使得含聚污油泥和破乳劑不用在進入本是實用新型前進行混合，減少了工序，同時，進料混合器中不用設置攪拌裝置，也不采用常規的攪拌用電機，節省了電力。
含聚污油泥調質裝置的箱體分為兩部分，上部的調質區和下部的排泥區，與破乳及混合后的含聚污油泥從混漿進口進入箱體后，會在下部的排泥區聚集，隨著破乳劑和含聚污油泥的混合物不斷的進入箱體，排泥區被充滿后，混合物將會到達上部的調質區，并逐漸將調質區充滿。同時，含聚污油泥在破乳劑的作用下，油、水、泥分離，油向上浮，泥向下沉，水處于中間層。
在含聚污油泥調質裝置的調質區設置的若干塊向同方向傾斜的斜板，將會加快油分子的聚集和上浮，阻擋泥向上，從而使得，油浮在調質區上部，泥留在排泥區，泥和油之間是含泥量隨液位的增高而減少的水。
在含聚污油泥調質裝置的上部的調質區按液位從高往低設置收油管接口、出水管接口、混漿進口，收油管接口對應著油層，用于排出回收的部分原油;出水管接口對應著含泥量較少的水層，即上清液;這樣的設計，會使得回收的原油含泥量大幅減低，回收的水由于含泥量低而可以再次利用。
由于含聚污油泥調質裝置的混漿進口的液位比斜板液位最低處液位低，混合破乳劑的含聚污油泥在進入箱體時，不會直接與斜板接觸，只有當箱體內的含聚污油泥的量達到一定程度時，才會與斜板接觸，而此時，油、水、泥已經分離，在斜板的阻擋下，泥不會往上到斜板的最高液位處，而出水管接口液位比斜板最高液位處液位高，對應著在液位比斜板高的上清液，而上清液從出水管接口排出后可以回收利用。
含聚污油泥調質裝置的集油裝置為刮油器，刮油器在調質區上部的油層來回運行，將油層聚集到收油管接口，便于原油的回收。
為了防止含聚污油泥調質裝置出現漫灌情形的發生，特設置溢流管接口，溢流管接口的液位高于收油管接口，當箱體的混合物充滿到收油管接口之上時，上層的油和水可以通過溢流管接口流出箱體外，使箱體內的混合物的液位最高不超過溢流管接口的最高液位處。
本實用新型的含聚污油泥調質裝置使用一段時間后，箱體內會聚集一些泥，箱體下部的排泥區下部設置有反洗進水口，用來清洗箱體的清水從反洗進口進入箱體后，從下向上，慢慢充滿箱體，再通過排泥口排出，從而實現對箱體的清洗。
含聚污油泥調質裝置的箱體的外壁上設置的活動平臺，具有撐開后收起兩種狀態。撐開時，可作為工作人員的活動平臺，為了運輸和存放的方便，可將活動平臺收起。
含聚污油泥調質裝置的混漿進口、出水管接口、收油管接口、排泥口和反洗進水口上設置的開關，可以分別控制混漿進口、出水管接口、收油管接口、排泥口和反洗進水口，使其根據需要處于開放和閉合狀態。
本實用新型的含聚污油泥調質裝置使用含聚污油泥調質裝置，結構簡單、節約能源，不僅在使用時，不用特意攪拌含聚污油泥和破乳劑，不使用攪拌用電機，從而節省能源，還可回收部分原油和水。經本實用新型產品處理后的含聚污油泥的體積大幅度地降低，含水量也大幅度降低。
本實用新型的含聚污油泥深度脫水處理裝置的緩沖裝置、含聚污油泥調質裝置、絮凝裝置和脫水裝置依次連接，配合加藥裝置，其設置合理，各部分有效配合，實現含聚污油泥的體積減量，可在線操作。
