申請日2017.10.11

　　公開(公告)日2018.01.16

　　IPC分類號B01D53/85; B01D53/44; B01D46/12

　　摘要

　　本發明公開了一種釀酒污水處理廠惡臭氣體除臭工藝，包括活性土壤過濾床、氣液分離層和生物除臭濾池，氣液分離層設置在生物除臭濾池上方，氣液分離層一側連接有進氣管，進氣管中間安裝有加濕器，進氣管一端設置有風機，氣液分離層上方，安裝有清洗管，清洗管上方設置有布?xì)庋b置，布?xì)庋b置上方設置有活性土壤過濾床，活性土壤過濾床內依次填充有火山巖墊層、活性土壤填料層和腐殖土填料層，活性土壤過濾床上安裝有噴淋管，噴淋管上方連接有排氣管，生物除臭濾池的一側連通有排液管，排液管上固定有閥門，生物除臭濾池的另一側通過閥門連通有生物營養液;本發明除臭效率高，結構設計成熟，非常適合于強臭、惡臭環境的處理。

　　權利要求書

　　1.一種釀酒污水處理廠惡臭氣體除臭工藝，包括活性土壤過濾床(8)、氣液分離層(13)和生物除臭濾池(17)，其特征在于，氣液分離層(13)設置在生物除臭濾池(17)上方，氣液分離層(13)一側連接有進氣管(2)，進氣管(2)中間安裝有加濕器(3)，進氣管(2)一端設置有風機(1)，氣液分離層(13)上方，安裝有清洗管(6)，清洗管(6)上方設置有布?xì)庋b置(7)，布?xì)庋b置(7)上方設置有活性土壤過濾床(8)，活性土壤過濾床(8)內依次填充有火山巖墊層(20)、活性土壤填料層(19)和腐殖土填料層(18)，活性土壤過濾床(8)上安裝有噴淋管(9)，噴淋管(9)上方連接有排氣管(22)，生物除臭濾池(17)的一側連通有排液管(5)，排液管(5)上固定有閥門(16)，生物除臭濾池(17)的另一側通過閥門(16)連通有生物營養液(15)。

　　2.根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：進氣管(2)內側壁附著有耐腐蝕噴漆，且管口處設置成圓錐形。

　　3.氣體流速變小，為后續布?xì)饧胺磻?yīng)提供了有利條件，

　　根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：清洗管(6)進水端安裝有閥門(16)，且清洗管(6)內填裝有洗滌液和吸收液。

　　4.防止長期運行氣液分離層可能會產生結垢

　　根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：加濕器(3)通過塑料水管與外部自來水管連接。

　　5.根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：排氣管(22)一端連接有離心風機(10)，且離心風機(10)是全壓起動和降壓電動的離心風機。

　　6.根據權利要求5所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：離心風機(10)一端連接有排氣筒(11)，且排氣筒(11)呈圓柱形。

　　7.根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：活性土壤填料層(19)是含風化巖石的生物活性土壤填料層。

　　8.根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：氣液分離層(13)內部等距離設置有若干個陶瓷脫霧板(21)，且陶瓷脫霧板(21)呈向右的凸起結構。

　　9.根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：生物除臭濾池(17)一側連通設置有PH測量計(4)。

　　10.根據權利要求1所述的一種釀酒污水處理廠惡臭氣體除臭工藝，其特征在于：清洗管(6)和噴淋管(9)之間通過循環液管(12)連接，且循環液管(12)底端設置有循環泵(14)。

　　說明書

　　一種釀酒污水處理廠惡臭氣體除臭工藝

　　技術領域

　　本發明涉及氣體除臭工藝，具體為一種釀酒污水處理廠惡臭氣體除臭工藝。

　　背景技術

　　惡臭氣體污染是指一切刺激嗅覺器官引起人們不愉快及損害生活環境的氣體物質。隨著人們環保意識的增強，對環境質量要求越來越高，對惡臭類污染越來越敏感。惡臭污染已成為世界上七大環境公害之一。惡臭氣體中主要有硫化氫、氨、硫醇、硫醚、苯系物等�，F(xiàn)有除臭工藝主要有物理法、離子法、化學法、生物法等。由于投資成本低、運行成本省、處理效果穩定、流程簡單、處理范圍廣等特點，生物法應用越來越廣泛。生物法除臭工藝主要有生物滴濾池、生物濾池、生物土壤法、生物洗滌法等。其中，生物土壤法由于投資運行成本低、填料使用壽命長(可達20年)、能增加廠區綠化面積等特點在污水處理廠除臭領域應用較為廣泛。傳統生物土壤法對臭氣中硫化氫、氨氣等組分濃度較高的場合需要通過增加填料層高度等方法實現，相應的增加了投資成本和裝置運行阻力。其中，釀酒污水處理廠惡臭氣體除臭工藝中體現尤為明顯。

　　發明內容

　　本發明的目的在于提供一種釀酒污水處理廠惡臭氣體除臭工藝，以解決上述背景技術中提出的問題。

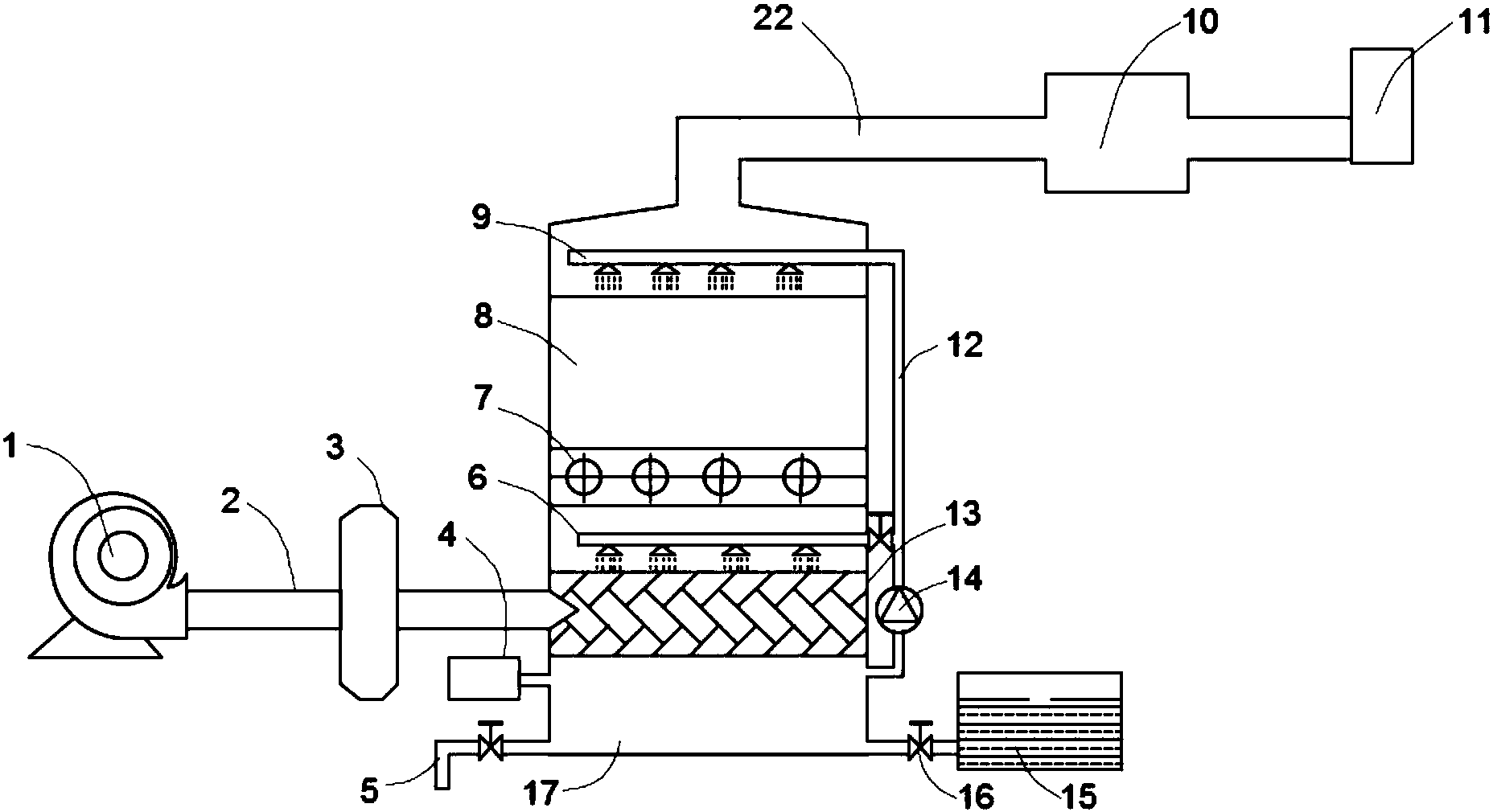

　　為實現上述目的，本發明提供如下技術方案：一種釀酒污水處理廠惡臭氣體除臭工藝，包括活性土壤過濾床、氣液分離層和生物除臭濾池，氣液分離層設置在生物除臭濾池上方，氣液分離層一側連接有進氣管，進氣管中間安裝有加濕器，進氣管一端設置有風機，氣液分離層上方，安裝有清洗管，清洗管上方設置有布?xì)庋b置，布?xì)庋b置上方設置有活性土壤過濾床，活性土壤過濾床內依次填充有火山巖墊層、活性土壤填料層和腐殖土填料層，活性土壤過濾床上安裝有噴淋管，噴淋管上方連接有排氣管，生物除臭濾池的一側連通有排液管，排液管上固定有閥門，生物除臭濾池的另一側通過閥門連通有生物營養液。

　　優選的，進氣管內側壁附著有耐腐蝕噴漆，且管口處設置成圓錐形，氣體流速變小，為后續布?xì)饧胺磻?yīng)提供了有利條件，且內部的耐腐蝕噴漆防止了臭氣中的化學對管道的腐蝕，延長了裝置的使用壽命。

　　優選的，清洗管進水端安裝有閥門，且清洗管內填裝有洗滌液和吸收液，防止長期運行氣液分離層可能會產生結垢，及時清理，利于提高氣液分離的進行速率，從而提高工作質量。

　　優選的，加濕器通過塑料水管與外部自來水管連接，給加濕器內部加水，便于加濕器對為凈化臭氣的加濕處理。

　　優選的，排氣管一端連接有離心風機，且離心風機是全壓起動和降壓電動的離心風機，便于對流速慢的氣體進行提速，加快氣體的排出，提高工作效率。

　　優選的，離心風機一端連接有排氣筒，且排氣筒呈圓柱形，便于對氣體進行統一的處理，提高了本發明的多功能性。

　　優選的，活性土壤填料層是含風化巖石的生物活性土壤填料層，臭氣中惡臭組分吸附在火山巖及生物土壤表面，進而被火山巖及生物活性土壤中的微生吸收降解，臭氣中有機物作為碳源作參與微生物代謝過程，轉化為水和二氧化碳的無害物質，實現了本發明的環境友好型。

　　優選的，氣液分離層內部等距離設置有若干個陶瓷脫霧板，且陶瓷脫霧板呈向右的凸起結構，加快氣液分離的速度。

　　優選的，生物除臭濾池一側連通設置有PH測量計，便于對凈化液體的PH值檢測。

　　優選的，清洗管和噴淋管之間通過循環液管連接，且循環液管底端設置有循環泵，可以對凈化后的液體循環利用。

　　與現有技術相比，本發明的有益效果是：

　　1、本發明通過設置的活性土壤過濾床和生物除臭濾池，能夠?qū)μ幚淼膼撼魵怏w同時進行高效率的氣液凈化處理，通過設置的清洗管對除臭裝置進行清洗，通過設置的噴淋管，用于噴淋加濕，通過設置的PH測量計，對生物除臭濾池內的凈化廢水進行檢測，確保排出的水對環境沒有危害，保證了本發明的環保性。

　　2、本發明通過設置的火山巖墊層，可有效減少裝置的系統阻力，減少風機能耗。本發明通過下層設置的火山巖墊層和上層設置的活性土壤填料層的方式，在保證生物除臭效果的同時，更有利于惡臭氣體的除臭，本發明提供的污水處理廠惡臭氣體除臭工藝對于污水處理廠產生的惡臭氣體除臭效率高，結構設計成熟、操作管理簡單，非常適合于強臭、惡臭環境的處理。

　　3、本發明通過設置的離心風機，加快凈化氣體的流速，加快排出速度，不影響本發明后續的反應進程，大大提高了工作效率，且通過設置的排氣筒，能夠?qū)怏w進行一個方向的排氣，還可在排氣筒口設置需要的利用氣體的部件，提高本發明的多功能性。
