申請日2017.10.10
公開(公告)日2017.12.12
IPC分類號C02F1/52; B01F13/10
摘要

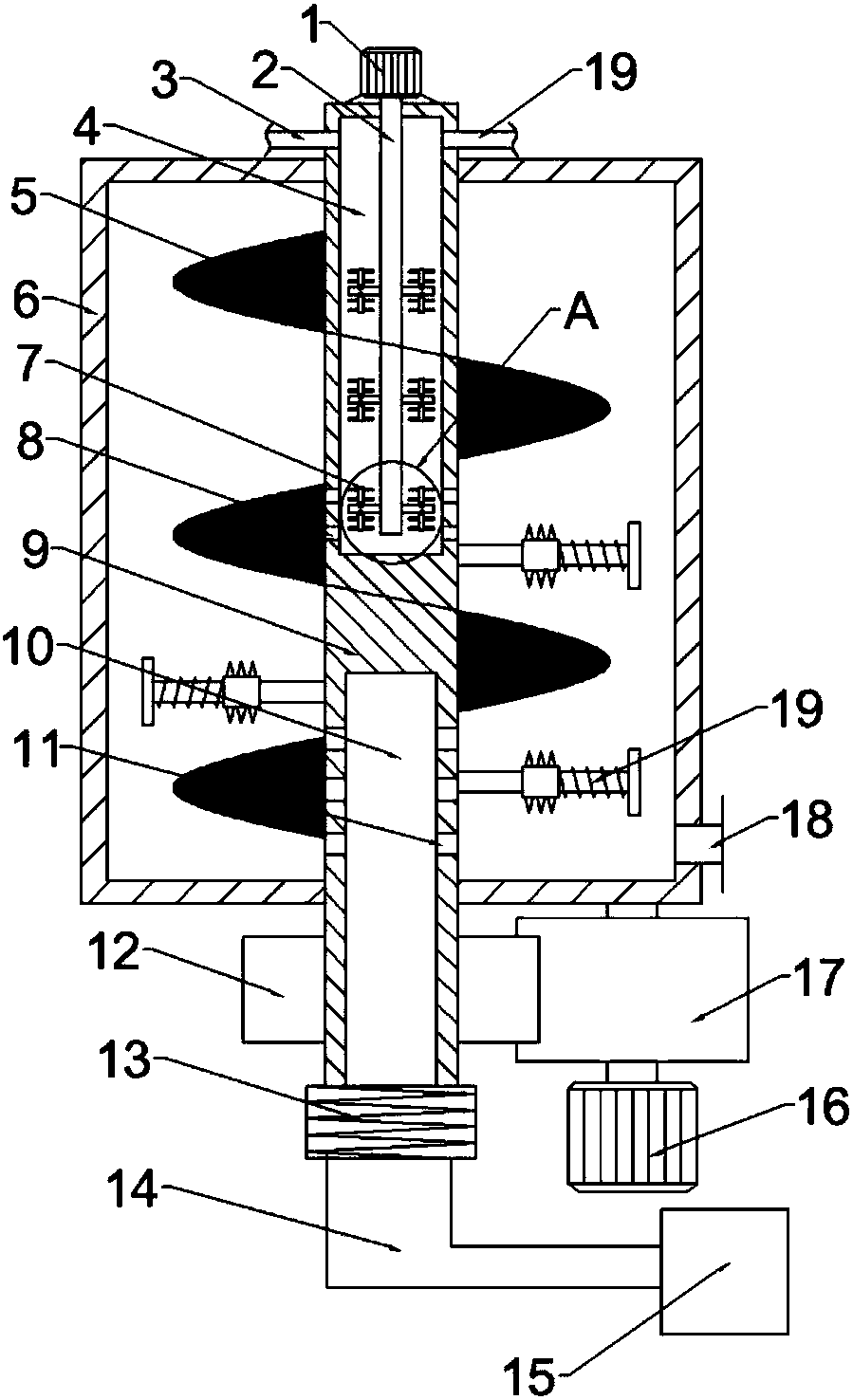

一種用于污水處理的環保型變范圍絮凝裝置，包括絮凝罐，所述絮凝罐內設有第一攪拌軸，所述第一攪拌軸的外部設有螺旋攪拌葉片，第一攪拌軸位于絮凝罐下方的部分上設有從動齒輪，從動齒輪一側嚙合有主動齒輪，所述主動齒輪由第一電機驅動;所述第一攪拌軸的下半部設有第一空腔，所述第一拌軸的下端通過旋轉氣管接頭與進氣管相連通，所述第一空腔上設有若干與絮凝罐內部相連通的第一通孔;所述第一攪拌軸的上半部設有第二空腔，所述第二空腔上設有若干與絮凝罐相連通的第二通孔。本發明的有益效果是利用水平桿對污水和絮凝劑進行有效混合，利用螺旋攪拌葉片和氣流攪拌可以實現有效的絮凝，提高了污水的處理效果。
權利要求書
1.一種用于污水處理的環保型變范圍絮凝裝置，包括絮凝罐，其特征在于，所述絮凝罐內設有第一攪拌軸，所述第一攪拌軸的外部設有螺旋攪拌葉片，第一攪拌軸位于絮凝罐下方的部分上設有從動齒輪，從動齒輪一側嚙合有主動齒輪，所述主動齒輪由第一電機驅動;所述第一攪拌軸的下半部設有第一空腔，所述第一拌軸的下端通過旋轉氣管接頭與進氣管相連通，所述第一空腔上設有若干與絮凝罐內部相連通的第一通孔;所述第一攪拌軸的上半部設有第二空腔，所述第二空腔上設有若干與絮凝罐相連通的第二通孔，所述第二空腔內設有第二攪拌軸，所述第二攪拌軸與位于第一攪拌軸上方的第二電機相連接，所述第二攪拌軸上均勻設有若干水平桿，水平桿上設置有鉸鏈，鉸鏈上轉動連接有轉動桿，轉動桿上布置有若干攪拌桿;所述第一攪拌軸位于絮凝罐上方的部分上設有加藥口;所述第一攪拌軸上固定連接有變范圍攪拌裝置，變范圍攪拌裝置包括安裝桿，安裝桿遠離第一攪拌軸上固定連接有限位板，所述安裝桿上套設有滑移塊，滑移塊與限位板之間的安裝桿上套設有彈簧，所述滑移塊上固定連接有若干攪拌葉片。
2.根據權利要求1所述的一種用于污水處理的環保型變范圍絮凝裝置，其特征在于，所述進氣管的另一端連接有高壓氣源。
3.根據權利要求1所述的一種用于污水處理的環保型變范圍絮凝裝置，其特征在于，所述第一空腔與第二空腔相互不連通。
4.根據權利要求1所述的一種用于污水處理的環保型變范圍絮凝裝置，其特征在于，所述第一攪拌軸位于絮凝罐上方的部分上設有進液口。
5.根據權利要求1所述的一種用于污水處理的環保型變范圍絮凝裝置，其特征在于，所述絮凝罐的底部設有出液口。
說明書
一種用于污水處理的環保型變范圍絮凝裝置
技術領域
本發明涉及污水處理技術領域，具體涉及一種用于污水處理的環保型變范圍絮凝裝置。
背景技術
絮凝，是指由凝聚生成的細小聚集體或溶液中的粗粒子在架橋物質存在和水流紊動下，生成粗大的絮凝體的過程，是一種以物理的集合為主的過程�；炷^程牽涉到一系列可變因素的復雜平衡，這些因素包括：溶液中膠體雜質的理化性質、水中共存鹽類、溶液本身性質(如pH值、溫度等)、混疑劑的性能以及外力作用(如攪拌條件等)。
現有的絮凝常常需要攪拌裝置，而現有的攪拌裝置的攪拌效果較差，難以滿足現代化污水處理的需求，從而影響污水處理的效率。
發明內容
本發明的目的在于提供一種涂料攪拌裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種用于污水處理的環保型變范圍絮凝裝置，包括絮凝罐，所述絮凝罐內設有第一攪拌軸，所述第一攪拌軸的外部設有螺旋攪拌葉片，第一攪拌軸位于絮凝罐下方的部分上設有從動齒輪，從動齒輪一側嚙合有主動齒輪，所述主動齒輪由第一電機驅動;所述第一攪拌軸的下半部設有第一空腔，所述第一拌軸的下端通過旋轉氣管接頭與進氣管相連通，所述第一空腔上設有若干與絮凝罐內部相連通的第一通孔;所述第一攪拌軸的上半部設有第二空腔，所述第二空腔上設有若干與絮凝罐相連通的第二通孔，所述第二空腔內設有第二攪拌軸，所述第二攪拌軸與位于第一攪拌軸上方的第二電機相連接，所述第二攪拌軸上均勻設有若干水平桿，水平桿上設置有鉸鏈，鉸鏈上轉動連接有轉動桿，轉動桿上布置有若干攪拌桿;所述第一攪拌軸位于絮凝罐上方的部分上設有加藥口;所述第一攪拌軸上固定連接有變范圍攪拌裝置，變范圍攪拌裝置包括安裝桿，安裝桿遠離第一攪拌軸上固定連接有限位板，所述安裝桿上套設有滑移塊，滑移塊與限位板之間的安裝桿上套設有彈簧，所述滑移塊上固定連接有若干攪拌葉片。
作為本發明進一步的方案：所述進氣管的另一端連接有高壓氣源。
作為本發明再進一步的方案：所述第一空腔與第二空腔相互不連通。
作為本發明再進一步的方案：所述第一攪拌軸位于絮凝罐上方的部分上設有進液口。
作為本發明再進一步的方案：所述絮凝罐的底部設有出液口。
本發明的有益效果是利用水平桿對污水和絮凝劑進行有效混合，利用螺旋攪拌葉片和氣流攪拌可以實現有效的絮凝，提高了污水的處理效果;第二攪拌軸轉動時，轉動桿受到離心力后遠離第二攪拌軸，從而使攪拌桿實現了角度的變化，改變了攪拌效果;第一攪拌軸轉動后，滑移塊受到離心力后遠離第一攪拌軸，從而擴大了攪拌葉片的攪拌范圍，對混合液進行有效的攪拌處理，提高了絮凝效果。
