申請日2017.10.10

　　公開(公告)日2018.01.19

　　IPC分類號C02F9/02; C02F103/16; C02F101/20

　　摘要

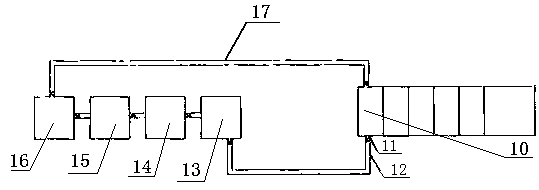

　　本發明公開了一種鍍鎳廢水處理系統，鍍鎳槽上有出液口與出液管路相連，所述出液管路與地上廢水處理裝置上的儲液罐通過連接管相連，所述儲液罐與高壓泵之間的連接管上安裝有閥門，所述高壓泵通過連接管與精密過濾器連接，連接管上裝有閥門，所述精密過濾器與反滲透膜通過連接管連接，所述反滲透膜將含有高濃度的鎳水經回液管路再輸送至鍍鎳槽，清水通過清水管路輸送清水槽里循環再使用。所述鍍鎳槽設置在地上安裝，出液管路、含有高濃度的鎳水回液管路和清水管路是設置在地下安裝，廢水處理裝置是在地上安裝。本技術方案涉及的廢水處理地下和地面巧妙結合，節省空間，廢水處理效果好。

　　權利要求書

　　1.一種鍍鎳廢水處理系統，其特征在于：鍍鎳槽上有出液口與出液管路相連，所述出液管路與地上廢水處理裝置上的儲液罐通過連接管相連，所述儲液罐與高壓泵之間的連接管上安裝有閥門，所述高壓泵通過連接管與精密過濾器連接，連接管上裝有閥門，所述精密過濾器與反滲透膜通過連接管連接，所述反滲透膜將含有高濃度的鎳水經回液管路再輸送至鍍鎳槽，清水通過清水管路輸送清水槽里循環再使用。

　　2.如權利要求1所述的一種鍍鎳廢水處理系統，其特征在于：所述鍍鎳槽設置在地上安裝，出液管路、含有高濃度的鎳水回液管路和清水管路是設置在地下安裝，廢水處理裝置是在地上安裝。

　　說明書

　　一種鍍鎳廢水處理系統

　　技術領域

　　本發明涉及一種鍍鎳廢水處理系統，特別適用于電池殼鍍鎳后的廢水處理。

　　背景技術

　　電池鋼殼在鍍鎳槽里形成電鍍層后再進入清水槽清洗，由于鍍鎳廢水中會有重金屬離子對環境造成嚴重的污染，按國家環保要求必須進行廢水處理，達標后才能排出，現有的處理方法有很多種，常見的有化學沉淀，處理中會產生大量的廢渣，廢液后續處理會造成二次污染，而且化學沉淀占用面積大。

　　發明內容

　　本發明的任務是提出一種廢水處理節省面積，能循環再使用的一種鍍鎳廢水處理系統。

　　本發明的任務是這樣完成的，其特征在于：鍍鎳槽上有出液口與出液管路相連，所述出液管路與地上廢水處理裝置上的儲液罐通過連接管相連，所述儲液罐與高壓泵之間的連接管上安裝有閥門，所述高壓泵通過連接管與精密過濾器連接，連接管上裝有閥門，所述精密過濾器與反滲透膜通過連接管連接，所述反滲透膜將含有高濃度的鎳水經回液管路再輸送至鍍鎳槽，清水通過清水管路輸送清水槽里循環再使用。所述鍍鎳槽設置在地上安裝，出液管路、含有高濃度的鎳水回液管路和清水管路是設置在地下安裝，廢水處理裝置是在地上安裝。

　　本發明具有以下效果：本技術方案涉及的廢水處理地下和地面巧妙結合，節省空間，廢水處理效果好。
