申請日2017.10.10

　　公開(公告)日2018.01.19

　　IPC分類號C02F9/14; A01K63/04; C02F103/20

　　摘要

　　本發明公開了一種零排放式污水處理系統，包括依次沉淀池，所述的沉淀池通過輸水管與凈化過濾環道連接，所述的沉淀池的結構，包括設置在沉淀池上的進水管，所述的沉淀池靠近輸水管的位置設置有一個潷水器，所述的進水管的相對位置還設置有一個排空孔和排泥孔，所述的沉淀池及凈化環道均布置在魚池岸邊。解決魚池水質污染嚴重的問題。本發明還公開了利用該處理系統進行污水處理的方法。

　　權利要求書

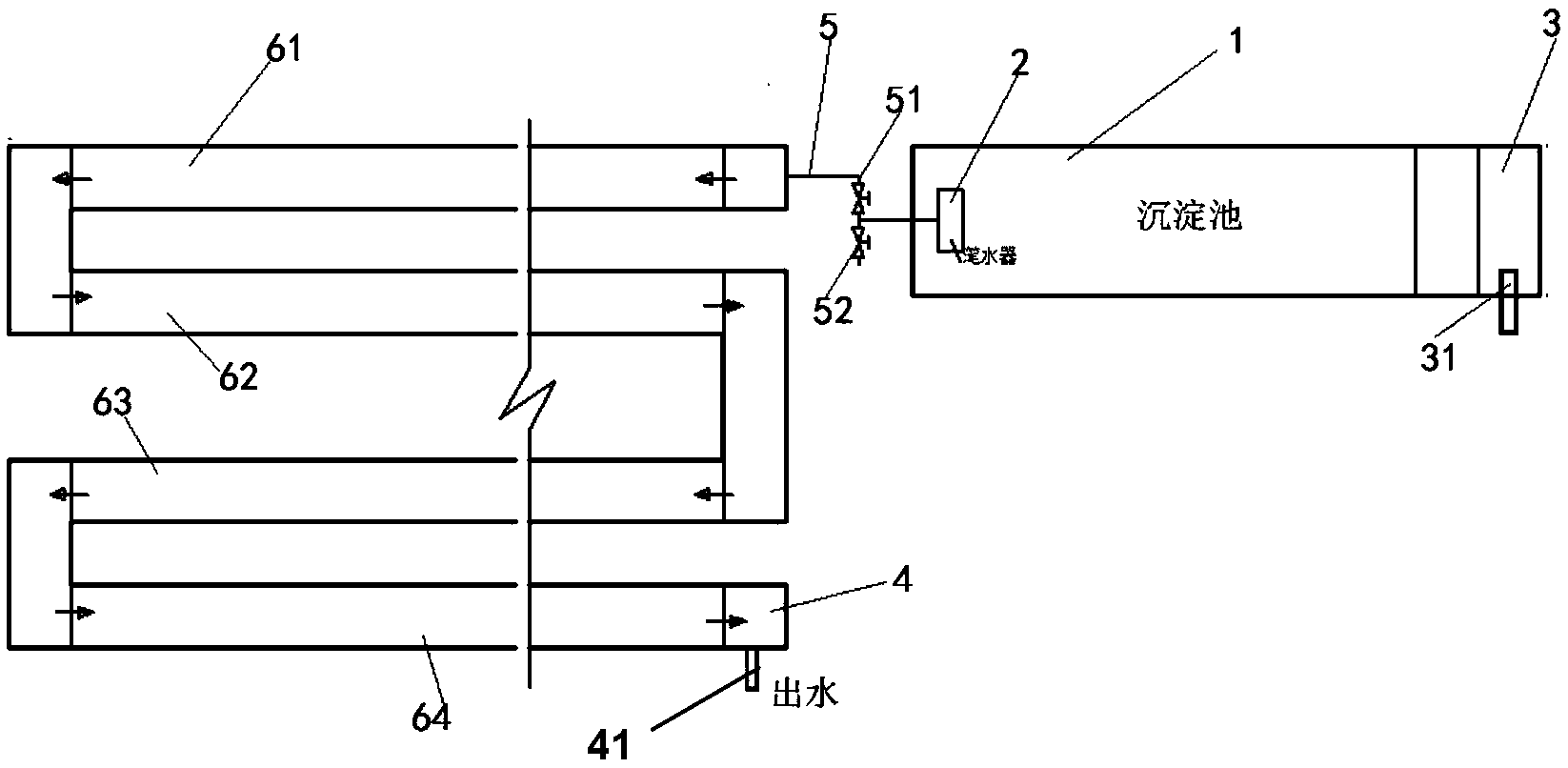

　　1.一種零排放式污水處理系統，其特征在于，包括依次沉淀池(1)，所述的沉淀池(1)通過輸水管與凈化過濾環道(6)連接，所述的沉淀池的結構，包括設置在沉淀池上的進水管(31)，所述的沉淀池靠近輸水管(5)的位置設置有一個潷水器(2)，所述的進水管(31)的相對位置還設置有一個排空孔(32)和排泥孔(33)，所述的沉淀池(1)及凈化環道(6)均布置在魚池岸邊。

　　2.根據權利要求1所述的零排放式污水處理系統，其特征在于，所述的凈化過濾環道(6)包括平行設置的四段廊道，這四段廊道依次連接，每段廊道中采用不同的過濾凈化結構，所述的四段廊道分別為：水平潛流濕地廊道A(61)，水平潛流濕地廊道B(62)，水平潛流濕地廊道C(63)，水平潛流濕地廊道D(64)。

　　3.根據權利要求2所述的零排放式污水處理系統，其特征在于，所述的水平潛流濕地廊道A(61)為過濾毛刷區，在此區段內設置有過濾毛刷組(611)，所述的過濾毛刷組(611)每隔10cm設置一組，每組10條毛刷，每組毛刷通過角鐵或塑料管打孔懸掛在水平潛流濕地廊道A(61)的側壁上，形成4米的毛刷過濾區。

　　4.根據權利要求3所述的零排放式污水處理系統，其特征在于，過濾毛刷采用直徑12cm的十字毛刷，長80cm，區域上覆蓋黑色遮光板。

　　5.根據權利要求2所述的零排放式污水處理系統，其特征在于，所述的水平潛流濕地廊道B(62)為生化棉凈化區，在水平潛流濕地廊道B(62)的長度方向上每一米設置一塊，間隔30cm，形成4米的生物棉過濾凈化區。

　　6.根據權利要求5所述的零排放式污水處理系統，其特征在于，所述的生化棉尺寸是1m*1m厚度20cm，分為透明生化棉和藤棉。在生物棉上定植形成硝化細菌菌膜凈化水質，廊道底部鋪設石英砂和陶粒。

　　7.根據權利要求2所述的零排放式污水處理系統，其特征在于，所述的水平潛流濕地廊道C(63)為微生物浮布區，在該位置設置有多個微生物浮布，所述的微生物浮布(631)通過使用固定裝置(632)懸掛固定于廊道內，所述的浮布的下端用塑料管內裝沙土使之在水中垂直懸吊，所述的多個微生物浮布之間，間隔交錯排列。

　　8.根據權利要求7所述的零排放式污水處理系統，其特征在于，所述的微生物浮布的尺寸為寬0.8m，高60cm。所述的微生物浮布(631)使用透水土工布制成，所述的固定裝置(632)為塑料管或角鐵。

　　9.根據權利要求2所述的零排放式污水處理系統，其特征在于，所述的水平潛流濕地廊道D(64)為陶粒挺水植物栽種區段，其中填充大規格和中規格混合水(641)陶粒，陶粒用空心磚砌墻隔斷，底部鋪設兩層空心磚(642)，上鋪設50cm陶粒。

　　10.利用簡易零排放式魚池污水處理系統進行的過濾方法，屬于間接凈化法，其特征在于，具體按照以下步驟實施：

　　步驟1，利用抽水設備將水抽上岸，讓污水進入圖1中的沉淀池中進行沉淀，篩網過濾首先去除樹葉、垃圾等較大的懸浮物，采用物理沉淀工藝進一步去除懸浮物;

　　步驟2，經過沉淀后的污水流過凈化環道，

　　所述的凈化環道包括四部分，依次為水平潛流濕地廊道A(61)，水平潛流濕地廊道B(62)，水平潛流濕地廊道C(63)，水平潛流濕地廊道D(64)，所述的凈化環道采用粗大的塑料排水管，管子上部水平截掉1/3，在管道底部鋪設石英砂，陶粒，并在管道上部水面上分段種植栽植根系發達的常綠水生植物。

　　步驟3，經過處理的水從圖1中水平潛流濕地廊道4的出水處重新流入魚池中，完成對魚池污水的凈化過程。

　　說明書

　　一種零排放式污水處理系統及處理方法

　　技術領域

　　本發明屬于魚池污染治理領域，涉及一種零排放式污水處理系統，本發明還涉及利用該處理系統進行水處理的方法。

　　背景技術

　　箱式養魚由于養殖量大，魚類的排泄物與殘餌大量積累，從而使腐生的細菌增長，造成水質的惡化，產生碳化物，使池水污濁不清，發綠變臭，影響觀瞻、危害魚類的健康。而且會造成綠藻的大量繁殖，消耗池中僅有的氧氣，更容易使魚缺氧。若頻繁換水，會引起溫度、酸堿度及溶解氧等經常改變，影響到有益的菌類的繁殖和硝化作用;水質及水溫的過大變化都會影響魚類的生長及危害魚類的健康。

　　常規高密度養殖方法，其氨態氮和活性磷酸鹽的濃度比一般池塘增加7.3和10.3倍，引起池塘水質富營養化，水質cod超標，有害藻類和細菌的過度繁殖造成的水質惡化，殘餌和糞便堆積在池塘底部不能有效分解氧化產生多種有害因子。水生養殖動物環境惡化引起的病菌感染和環境應激，給淡水養殖業帶來巨大損失。同時后期治理污染的費用較大。

　　基于以上原因，遵循“節能、減排、減污、增效”的原則，項目擬對箱式養魚糞水進行處理回用，改善魚池水質，實現廢水零排放。

　　發明內容

　　本發明的目的是提供一種零排放式污水處理系統，解決魚池水質污染嚴重的問題。

　　本發明所采用的技術方案是：一種零排放式污水處理系統，包括依次沉淀池，所述的沉淀池通過輸水管與凈化過濾環道連接，所述的沉淀池的結構，包括設置在沉淀池上的進水管，所述的沉淀池靠近輸水管的位置設置有一個潷水器，所述的進水管的相對位置還設置有一個排空孔和排泥孔，所述的沉淀池及凈化環道均布置在魚池岸邊。

　　本發明的特點還在于，

　　所述的凈化過濾環道包括平行設置的四段廊道，這四段廊道依次連接，每段廊道中采用不同的過濾凈化結構，所述的四段廊道分別為：水平潛流濕地廊道A，水平潛流濕地廊道B，水平潛流濕地廊道C，水平潛流濕地廊道D。

　　水平潛流濕地廊道A為過濾毛刷區，其結構如圖所示，在此區段內設置有過濾毛刷組，所述的過濾毛刷組每隔10cm設置一組，每組10條毛刷，每組毛刷通過角鐵或塑料管打孔懸掛在水平潛流濕地廊道A的側壁上，形成4米的毛刷過濾區。

　　過濾毛刷采用直徑12cm的十字毛刷，長80cm，區域上覆蓋黑色遮光板。

　　所述的水平潛流濕地廊道B為生化棉凈化區，在水平潛流濕地廊道B的長度方向上每一米設置一塊，間隔30cm，形成4米的生物棉過濾凈化區。

　　所述的生化棉尺寸是1m*1m厚度20cm，分為透明生化棉和藤棉。在生物棉上定植形成硝化細菌菌膜凈化水質。廊道底部鋪設石英砂和陶粒。

　　所述的水平潛流濕地廊道C為微生物浮布區，在該位置設置有多個微生物浮布，所述的微生物浮布通過使用用角鐵或塑料管懸掛固定于廊道內，所述的浮布的下端用塑料管內裝沙土使之在水中垂直懸吊。所述的多個微生物浮布之間，間隔交錯排列。

　　所述的微生物浮布的尺寸為寬0.8m，高60cm。所述的微生物浮布使用透水土工布制成。

　　所述的水平潛流濕地廊道D為陶粒挺水植物栽種區段，其中填充大規格和中規格混合陶粒，陶粒用空心磚砌墻隔斷，底部鋪設兩層空心磚，上鋪設50cm陶粒。

　　本發明的另一目的是提供一種，利用簡易零排放式魚池污水處理系統進行的過濾方法。

　　本發明的另一技術方案是，利用簡易零排放式魚池污水處理系統進行的過濾方法，屬于間接凈化法，具體按照以下步驟實施：

　　步驟1，利用抽水設備將水抽上岸，讓污水進入圖1中的沉淀池中進行沉淀，篩網過濾首先去除樹葉、垃圾等較大的懸浮物，采用物理沉淀工藝進一步去除懸浮物;

　　步驟2，經過沉淀后的污水流過凈化環道，

　　所述的凈化環道包括四部分，依次為水平潛流濕地廊道A，水平潛流濕地廊道B，水平潛流濕地廊道C，水平潛流濕地廊道D，所述的凈化環道采用粗大的塑料排水管，管子上部水平截掉1/3，在管道底部鋪設石英砂，陶粒，并在管道上部水面上分段種植栽植根系發達的常綠水生植物。

　　步驟3，經過處理的水從水平潛流濕地廊道的出水處重新流入魚池中，完成對魚池污水的凈化過程。

　　本發明的有益效果是：本發明的一種零排放式污水處理系統及方法，結構簡單、操作方便且實用性很強。通過過濾法把水抽上岸，經過沉淀池，過濾環道對污水進行沉淀、過濾，使得污水經過濾處理后再重新回到水池中。形成半封閉節能減排的自凈化體系的循環水養殖系統，解決了水產品養殖業長期以來存在的缺乏有效的魚糞處理方法，從而導致水質污染嚴重的問題，并形成半封閉節能減排的自凈化體系的循環水養殖系統，實現了污水零排放。
