申請日2017.10.10

　　公開(公告)日2017.12.15

　　IPC分類號C02F3/12

　　摘要

　　一種具有高度可調功能的污水處理用曝氣池，包括池體，池體側壁上對稱固定連接有兩個安裝座，安裝座上固定連接有高度調節裝置，所述高度調節裝置內側均固定連接有固定桿，固定桿另一端固定連接有豎直支撐板，豎直支撐板位于池體內部，所述豎直支撐板從下至上嵌設有第一軸承和第二軸承，第一軸承與第二軸承內圈均固定連接有第一轉動桿和第二轉動桿。本發明的有益效果是利用錐齒輪的傳動來實現曝氣頭角度的調整，即可將曝氣頭由豎直位置改變?yōu)樗�平為止，在曝氣時，能夠布滿池體所在的橫截面，有效提高了曝氣效果，提高了污水的處理效果。本發明具有結構設計合理、使用方便和曝氣效果好等優點，具有一定的推廣應用價值。

　　權利要求書

　　1.一種具有高度可調功能的污水處理用曝氣池，包括池體，其特征在于，池體側壁上對稱固定連接有兩個安裝座，安裝座上固定連接有高度調節裝置，所述高度調節裝置包括支撐柱，支撐柱上開設有開口朝上設置的凹槽，凹槽內設置有螺紋桿，螺紋桿下部固定連接有第六錐齒輪，第六錐齒輪一側嚙合有第七錐齒輪，第七錐齒輪一端固定連接有轉軸，轉軸外端固定連接有電機輸出軸，所述螺紋桿上方設置有調節桿，調節桿下部開設有開口朝下設置的螺紋槽，螺紋桿上部與螺紋槽螺紋連接;所述高度調節裝置內側均固定連接有固定桿，固定桿另一端固定連接有豎直支撐板，豎直支撐板位于池體內部，所述豎直支撐板從下至上嵌設有第一軸承和第二軸承，第一軸承與第二軸承內圈均固定連接有第一轉動桿和第二轉動桿，兩個第一轉動桿之間固定連接有第一曝氣管，兩個第二轉動桿之間固定連接有第二曝氣管，所述第一曝氣管和第二曝氣管的上側和下側均設置有若干個曝氣頭;所述第一曝氣管的中間處固定連接有第一錐齒輪，第一錐齒輪上側嚙合有第二錐齒輪，第二錐齒輪上端固定連接有支撐桿，所述支撐桿上端固定連接有第三錐齒輪，所述第二曝氣管中間處固定連接有第四錐齒輪，第四錐齒輪與第三錐齒輪相嚙合，所述第四錐齒輪上側嚙合有第五錐齒輪，第五錐齒輪上端固定連接有轉動桿;兩個所述豎直支撐板之間固定連接有水平支撐板，轉動桿穿過水平支撐板向上延伸，所述轉動桿頂端固定連接有把手，把手上設置有鎖定裝置;所述水平支撐板設置有曝氣機，曝氣機通過軟管分別與第一曝氣管和第二曝氣管相連通。

　　2.根據權利要求1所述的一種具有高度可調功能的污水處理用曝氣池，其特征在于，所述第一曝氣管和第二曝氣管之間的兩個豎直支撐板之間固定連接有安裝架，支撐桿穿過安裝架設置，且支撐桿與安裝架的接觸處設有第三軸承。

　　3.根據權利要求1所述的一種具有高度可調功能的污水處理用曝氣池，其特征在于，所述鎖定裝置包括連接柱，連接柱頂端與把手固定連接，所述連接柱上開設有開口朝下設置的第一凹槽，第一凹槽內頂部固定連接有彈簧，彈簧底端固定連接有鎖定桿，所述水平支撐板上均勻開設有若干開口朝上設置的第二凹槽，鎖定桿底端位于第二凹槽內;所述連接柱側壁上開設有螺紋通孔，螺紋通孔內螺紋連接有鎖緊螺釘，所述鎖定桿側壁上開設有螺紋槽。

　　4.根據權利要求3所述的一種具有高度可調功能的污水處理用曝氣池，其特征在于，所述第二凹槽共設有八個，以轉動桿為圓心呈圓周布置。

　　5.根據權利要求1所述的一種具有高度可調功能的污水處理用曝氣池，其特征在于，所述池體底部設置有排水口，排水口處設置有閥門。

　　6.根據權利要求1所述的一種具有高度可調功能的污水處理用曝氣池，其特征在于，所述凹槽內側壁上對稱開設有兩個限位槽，限位槽內設置有限位桿，限位桿另一端與調節桿側壁固定連接。

　　說明書

　　一種具有高度可調功能的污水處理用曝氣池

　　技術領域

　　本發明涉及污水處理設備技術領域，具體涉及一種具有高度可調功能的污水處理用曝氣池。

　　背景技術

　　污水處理(sewage treatment,wastewater treatment)：為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　在日常生活中，會產生多種生活污水，而生活污水需要處理才能排放。污水處理過程中的一道工序為曝氣，使污水中的活性污泥得到充分的溶解氧進而分解污水中的有害物質，而此過程需要攪拌來使活性污泥均勻的分散在污水中，然而，現有的曝氣器的曝氣效果較差，曝氣機送入的空氣難以實現與活性污泥的充分混合，且其曝氣角度一般都是朝上設置的，角度無法實現調整，因此，其污水的處理效果也差。

　　發明內容

　　本發明的目的在于提供一種具有高度可調功能的污水處理用曝氣池，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

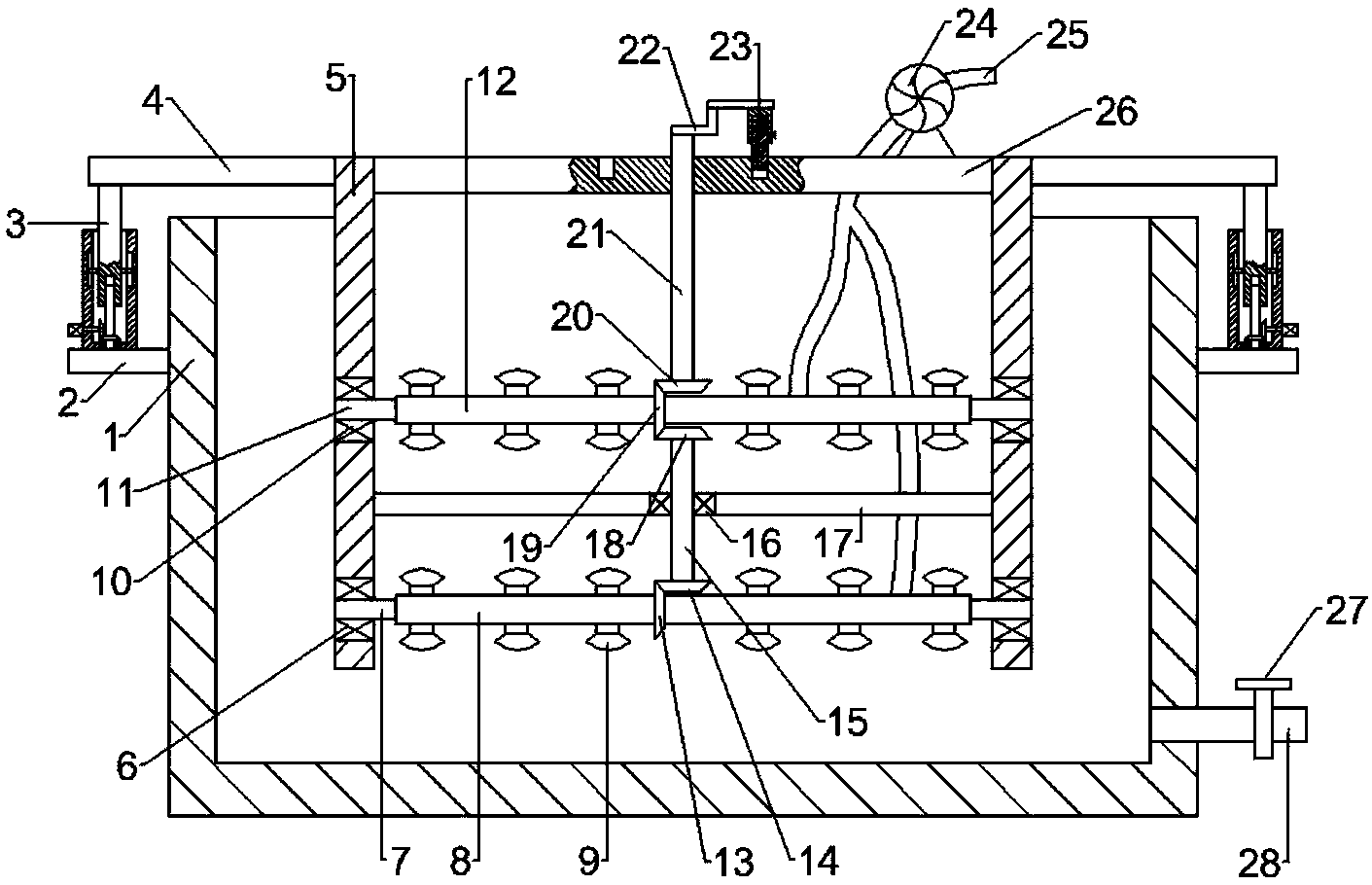

　　一種具有高度可調功能的污水處理用曝氣池，包括池體，池體側壁上對稱固定連接有兩個安裝座，安裝座上固定連接有高度調節裝置，所述高度調節裝置包括支撐柱，支撐柱上開設有開口朝上設置的凹槽，凹槽內設置有螺紋桿，螺紋桿下部固定連接有第六錐齒輪，第六錐齒輪一側嚙合有第七錐齒輪，第七錐齒輪一端固定連接有轉軸，轉軸外端固定連接有電機輸出軸，所述螺紋桿上方設置有調節桿，調節桿下部開設有開口朝下設置的螺紋槽，螺紋桿上部與螺紋槽螺紋連接，所述高度調節裝置內側均固定連接有固定桿，固定桿另一端固定連接有豎直支撐板，豎直支撐板位于池體內部，所述豎直支撐板從下至上嵌設有第一軸承和第二軸承，第一軸承與第二軸承內圈均固定連接有第一轉動桿和第二轉動桿，兩個第一轉動桿之間固定連接有第一曝氣管，兩個第二轉動桿之間固定連接有第二曝氣管，所述第一曝氣管和第二曝氣管的上側和下側均設置有若干個曝氣頭;所述第一曝氣管的中間處固定連接有第一錐齒輪，第一錐齒輪上側嚙合有第二錐齒輪，第二錐齒輪上端固定連接有支撐桿，所述支撐桿上端固定連接有第三錐齒輪，所述第二曝氣管中間處固定連接有第四錐齒輪，第四錐齒輪與第三錐齒輪相嚙合，所述第四錐齒輪上側嚙合有第五錐齒輪，第五錐齒輪上端固定連接有轉動桿;兩個所述豎直支撐板之間固定連接有水平支撐板，轉動桿穿過水平支撐板向上延伸，所述轉動桿頂端固定連接有把手，把手上設置有鎖定裝置;所述水平支撐板設置有曝氣機，曝氣機通過軟管分別與第一曝氣管和第二曝氣管相連通。

　　作為本發明的進一步方案是：所述第一曝氣管和第二曝氣管之間的兩個豎直支撐板之間固定連接有安裝架，支撐桿穿過安裝架設置，且支撐桿與安裝架的接觸處設有第三軸承。

　　作為本發明的再進一步方案是：所述鎖定裝置包括連接柱，連接柱頂端與把手固定連接，所述連接柱上開設有開口朝下設置的第一凹槽，第一凹槽內頂部固定連接有彈簧，彈簧底端固定連接有鎖定桿，所述水平支撐板上均勻開設有若干開口朝上設置的第二凹槽，鎖定桿底端位于第二凹槽內;所述連接柱側壁上開設有螺紋通孔，螺紋通孔內螺紋連接有鎖緊螺釘，所述鎖定桿側壁上開設有螺紋槽。

　　作為本發明的再進一步方案是：所述第二凹槽共設有八個，以轉動桿為圓心呈圓周布置。

　　作為本發明的再進一步方案是：所述池體底部設置有排水口，排水口處設置有閥門。

　　作為本發明的再進一步方案是：所述凹槽內側壁上對稱開設有兩個限位槽，限位槽內設置有限位桿，限位桿另一端與調節桿側壁固定連接。

　　本發明的有益效果是利用錐齒輪的傳動來實現曝氣頭角度的調整，即可將曝氣頭由豎直位置改變?yōu)樗�平為止，在曝氣時，能夠布滿池體所在的橫截面，有效提高了曝氣效果，提高了污水的處理效果;利用高度調節裝置可以試下曝氣高度的調節，再進一步的提高曝氣效果。本發明具有結構設計合理、使用方便和曝氣效果好等優點，具有一定的推廣應用價值。
