申請日2017.10.10

　　公開(公告)日2017.12.19

　　IPC分類號C02F11/00; C02F11/12; B01D53/48; B01D53/78

　　摘要

　　本發明公開了一種可循環的城市污泥處理系統及其方法，包括依次連接利用排泥管連接的鈍化釜、高溫水解酸化反應罐、重力濃縮箱、破碎機、脫水壓濾機和干燥器，以及脫硫塔和集水箱，所述高溫水解酸化反應罐和干燥器分別與通過廢氣管與脫硫塔的進氣口相連，所述干燥器內設置有蒸汽加熱機構，所述蒸汽加熱機構與集水箱的進水口相連，所述集水箱的出水口與脫硫塔的進水口相連。本發明中采用兩次污泥的濃縮處理，并且在之間增加了污泥固體雜質的粉碎處理，可以提高污泥的干燥效果以及整體處理效率，降低資源的浪費。

　　權利要求書

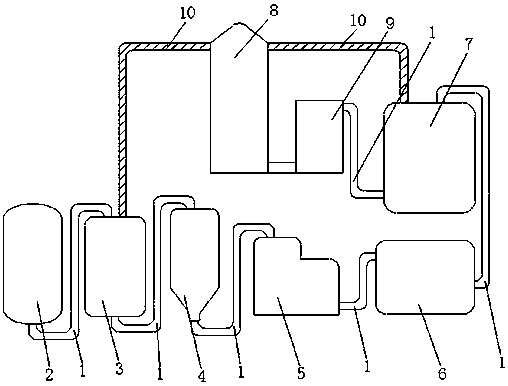

　　1.一種可循環的城市污泥處理系統，其特征在于：包括依次連接利用排泥管連接的鈍化釜、高溫水解酸化反應罐、重力濃縮箱、破碎機、脫水壓濾機和干燥器，以及脫硫塔和集水箱，所述高溫水解酸化反應罐和干燥器分別與通過廢氣管與脫硫塔的進氣口相連，所述干燥器內設置有蒸汽加熱機構，所述蒸汽加熱機構與集水箱的進水口相連，所述集水箱的出水口與脫硫塔的進水口相連。

　　2.根據權利要求1所述的可循環的城市污泥處理系統，其特征在于：所述鈍化釜內設置有攪拌器。

　　3.根據權利要求1所述的可循環的城市污泥處理系統，其特征在于：所述高溫水解酸化反應罐內設置有電加熱器，所述電加熱器包括主桿和成放射狀設置在主桿外側的多組平行的加熱管。

　　4.根據權利要求3所述的可循環的城市污泥處理系統，其特征在于：所述高溫水解酸化反應罐內設置有溫度傳感器。

　　5.根據權利要求1所述的可循環的城市污泥處理系統，其特征在于：所述脫水壓濾機為帶式脫水壓濾機。

　　6.根據權利要求1所述的可循環的城市污泥處理系統，其特征在于：所述重力濃縮箱的下方設置有底座，所述底座上設置超聲波發生器，所述重力濃縮箱通過其兩側的超聲波支架固定在超聲波發生器上。

　　7.根據權利要求1所述的可循環的城市污泥處理系統，其特征在于：所述干燥器的外殼為雙層結構且雙層結構之間為真空腔;

　　所述干燥器內設置有攪拌桿，所述蒸汽加熱架構設置在攪拌桿的外側;

　　所述蒸汽加熱機構包括設置在加熱器內的螺旋加熱管，螺旋加熱管的上方設置有進氣口和出氣口，下方設置有出水口，所述出水口與集水箱的進水口相連;

　　所述干燥器內設置有濕度傳感器。

　　8.一種可循環的城市污泥處理方法，其特征在于：包括以下具體步驟：

　　(1)重金屬鈍化：將污泥倒入鈍化釜中，然后向鈍化釜中加入鈍化劑，啟動攪拌器，將鈍化劑與污泥充分混合;

　　(2)水解酸化：將(1)中反應后的污泥加入高溫水解酸化反應罐中，利用電加熱器進行加熱，溫度為35-55℃，時間為3-5天;

　　(3)一次濃縮：將(2)中反應后的污泥加入重力濃縮箱中，啟動超聲波發生器，對重力濃縮箱中的污泥進行振動，使清水與污泥產生分離，并將清水引出;

　　(4)破碎：將一次濃縮后的污泥加入破碎機中進行破碎處理，使污泥成分的半徑不大于3mm;

　　(5)二次濃縮：將破碎后的污泥逐次加入脫水壓濾機中進行再次脫水濃縮;

　　(6)干燥：將二次濃縮后的污泥利用蒸汽加熱機構進行干燥處理，干燥后的污泥含水量小于5%;

　　(7)污泥處理：將干燥后的污泥進行焚燒或者掩埋處理;

　　(8)冷凝水處理：將蒸汽加熱機構產生的冷凝水通入集水箱中，然后通過集水箱通入脫硫塔中;

　　(9)脫硫處理：將(2)和(6)中加熱污泥產生的廢氣通入脫硫塔中，并在脫硫塔中的水中加入脫硫劑，將廢氣通入水，使水與廢氣充分接觸，除去廢氣中的含硫物質。

　　9.根據權利要求8所述的可循環的城市污泥處理方法，其特征在于：所述鈍化劑為生石灰、粉煤灰或粘土。

　　10.根據權利要求8所述的可循環的城市污泥處理方法，其特征在于：所述脫硫劑為碳酸鈣、純堿和氧化鈣中的一種或兩者的混合物、液氨或氧化鎂。

　　說明書

　　一種可循環的城市污泥處理系統及其方法

　　技術領域

　　本發明涉及一種可循環的城市污泥處理系統及其方法，適用城市污泥處理技術領域。

　　背景技術

　　隨著我國城市污水處理廠建設力度加大，城市污水處理率快速提高，城市污泥的產生量激增，污泥的處理、處置問題日益突出。目前我國多數城市污水處理廠對污泥的處理多采用濃縮、脫水后外運填埋或用作農肥。

　　傳統的污泥處理濃縮方式可分為重力濃縮、氣浮濃縮和離心濃縮等三種方式，在實際污泥處理的過程中，大多采用單獨的一種濃縮方式對污泥進行濃縮，不僅濃縮效果差，而且進一步影響干燥效率。城市污泥中包括混入生活污水或工業廢水中的泥砂、纖維、動植物殘?bào)w等固體顆粒及其凝結的絮狀物，由于存在體積偏大的動植物殘?bào)w等雜質，干燥過程耗時長，從而影響干燥的效果，降低污泥處理的效率。另外傳統污泥處理的過程比較繁瑣，并且在污泥處理過程無法實現水資源的循環利用，造成資源的浪費。

　　發明內容

　　本發明提供一種可循環的城市污泥處理系統及其方法，采用兩次污泥的濃縮處理，并且在之間增加了污泥固體雜質的粉碎處理，可以提高污泥的干燥效果以及整體處理效率，降低資源的浪費。

　　本發明解決上述技術問題采取的技術方案是：一種可循環的城市污泥處理系統，包括依次連接利用排泥管連接的鈍化釜、高溫水解酸化反應罐、重力濃縮箱、破碎機、脫水壓濾機和干燥器，以及脫硫塔和集水箱，所述高溫水解酸化反應罐和干燥器分別與通過廢氣管與脫硫塔的進氣口相連，所述干燥器內設置有蒸汽加熱機構，所述蒸汽加熱機構與集水箱的進水口相連，所述集水箱的出水口與脫硫塔的進水口相連。

　　進一步，所述鈍化釜內設置有攪拌器。

　　進一步，所述高溫水解酸化反應罐內設置有電加熱器，所述電加熱器包括主桿和成放射狀設置在主桿外側的多組平行的加熱管。

　　進一步，所述高溫水解酸化反應罐內設置有溫度傳感器。

　　進一步，所述脫水壓濾機為帶式脫水壓濾機。

　　進一步，所述重力濃縮箱的下方設置有底座，所述底座上設置超聲波發生器，所述重力濃縮箱通過其兩側的超聲波支架固定在超聲波發生器上。

　　進一步，所述干燥器的外殼為雙層結構且雙層結構之間為真空腔;所述干燥器內設置有攪拌桿，所述蒸汽加熱架構設置在攪拌桿的外側;所述蒸汽加熱機構包括設置在加熱器內的螺旋加熱管，螺旋加熱管的上方設置有進氣口和出氣口，下方設置有出水口，所述出水口與集水箱的進水口相連;所述干燥器內設置有濕度傳感器。

　　另外，本發明還提供一種可循環的城市污泥處理方法，其特征在于：包括以下具體步驟：

　　(1)重金屬鈍化：將污泥倒入鈍化釜中，然后向鈍化釜中加入鈍化劑，啟動攪拌器，將鈍化劑與污泥充分混合;

　　(2)水解酸化：將(1)中反應后的污泥加入高溫水解酸化反應罐中，利用電加熱器進行加熱，溫度為35-55℃，時間為3-5天;

　　(3)一次濃縮：將(2)中反應后的污泥加入重力濃縮箱中，啟動超聲波發生器，對重力濃縮箱中的污泥進行振動，使清水與污泥產生分離，并將清水引出;

　　(4)破碎：將一次濃縮后的污泥加入破碎機中進行破碎處理，使污泥成分的半徑不大于3mm;

　　(5)二次濃縮：將破碎后的污泥逐次加入脫水壓濾機中進行再次脫水濃縮;

　　(6)干燥：將二次濃縮后的污泥利用蒸汽加熱機構進行干燥處理，干燥后的污泥含水量小于5%;

　　(7)污泥處理：將干燥后的污泥進行焚燒或者掩埋處理;

　　(8)冷凝水處理：將蒸汽加熱機構產生的冷凝水通入集水箱中，然后通過集水箱通入脫硫塔中;

　　(9)脫硫處理：將(2)和(6)中加熱污泥產生的廢氣通入脫硫塔中，并在脫硫塔中的水中加入脫硫劑，將廢氣通入水，使水與廢氣充分接觸，除去廢氣中的含硫物質。

　　進一步，所述鈍化劑為生石灰、粉煤灰或粘土。

　　進一步，所述脫硫劑為碳酸鈣、純堿和氧化鈣中的一種或兩者的混合物、液氨或氧化鎂。

　　采用了上述技術方案后，本發明采用重力濃縮和擠壓濃縮兩步濃縮裝置，對污泥進行充分的濃縮，可以提高干燥的效率和效果，并且本發明中將污泥的粉碎加入兩次濃縮之間，一是可以提高粉碎的效率和針對性，二是能夠?qū)⑽勰嘀械妮^大型的固定進行粉碎，提高二次濃縮的效果，進一步提高干燥的效果以及整個污泥處理過程的效率。本發明中在干燥過程中熱蒸汽冷凝產生的水直接用于脫硫塔中廢氣的處理，可以實現水的循環利用，避免造成資源的浪費。
