申請日2017.10.10

　　公開(公告)日2018.01.16

　　IPC分類號E02F5/28; E02F7/00; C02F11/00; C02F11/12

　　摘要

　　本發明公開了一種簡易集成式河道污泥處理裝置，包括門型支架、支撐板、破碎機構、濃縮機構和輸送機構，所述門型支架上吊裝有可在橫梁上左、右移動的打撈機構，所述打撈機構包括伸縮桿和設置在伸縮桿底部的撈泥爪，所述支撐板活動設置在門型支架的中間，所述破碎機構設置在支撐板上撈泥爪的下方，其內部設置有破碎腔以及與破碎腔通過濾板隔開并設置在破碎腔底部的過濾腔，所述濃縮機構包括依次相連的初濾組件和擠壓組件，所述過濾腔通過排泥管通向初濾組件，所述輸送機構的前端與擠壓機構的相連，后端直接伸向支撐板的外側。本發明結構簡單，功能齊全，運動靈活性好，提高了清淤效率，避免造成資源的浪費，適用于多種河道溝渠的清淤工作。

　　權利要求書

　　1.一種簡易集成式河道污泥處理裝置，其特征在于：包括：

　　門型支架，所述門型支架上的橫梁上吊裝有可在橫梁上左、右移動的打撈機構，所述打撈機構包括伸縮桿和設置在伸縮桿底部的撈泥爪;

　　支撐板，所述支撐板可前后活動地設置在門型支架的中間;

　　破碎機構，所述破碎機構設置在支撐板上撈泥爪的下方，其內部設置有破碎腔以及與破碎腔通過濾板隔開并設置在破碎腔底部的過濾腔;

　　濃縮機構，所述濃縮機構包括依次相連的初濾組件和擠壓組件，所述過濾腔通過排泥管通向初濾組件;

　　輸送機構，所述輸送機構的前端與擠壓機構的相連，后端直接伸向支撐板的外側。

　　2.根據權利要求1所述的簡易集成式河道污泥處理裝置，其特征在于：所述門型支架的橫梁上設置有條形通孔，條形通孔的上方設置有滾珠絲杠，打撈機構穿過條形通孔連接在滾珠絲杠的滾珠螺母上;

　　所述滾珠絲杠的端部連接有驅動機構。

　　3.根據權利要求1所述的簡易集成式河道污泥處理裝置，其特征在于：所述撈泥爪包括一對鉸接在伸縮桿底端的爪瓣，所述爪瓣的外側連接有液壓缸，爪瓣的底端設置插刀;

　　所述液壓缸的底座鉸接在伸縮桿的下端，液壓缸的活塞桿端部與爪瓣的外側鉸接。

　　4.根據權利要求1所述的簡易集成式河道污泥處理裝置，其特征在于：所述破碎腔內設置有外壁上帶有多個切割刀的破碎輥，所述過濾腔設置在破碎腔的下方，且其底部為傾斜底板，所述排泥管的一端設置在傾斜底板偏低的一側。

　　5.根據權利要求1所述的簡易集成式河道污泥處理裝置，其特征在于：所述初濾組件包括呈三角形分布的一個初濾主動輥和兩個初濾導向輥，以及繞在其外側的布料網袋;

　　所述初濾組件的上表面為傾斜設置，初濾主動輥的高度高于兩個初濾導向輥的高度。

　　6.根據權利要求5所述的簡易集成式河道污泥處理裝置，其特征在于： 所述擠壓組件包括一個擠壓輥、一個擠壓主動輥和多個擠壓導向輥，以及繞在擠壓主動輥和擠壓導向輥上的擠壓帶，所述擠壓輥設置在擠壓帶的上方，擠壓導向輥設置在擠壓輥的后側;

　　擠壓導向輥位于擠壓輥后側的部分上方呈傾斜設置。

　　7.根據權利要求1所述的簡易集成式河道污泥處理裝置，其特征在于：所述輸送機構包括三個傳動輥以及纏繞在傳動輥上的輸送帶，傳動輥分別設置在濃縮機構前側的兩端以及支撐板的右側;

　　位于支撐板一側的傳動輥的高度低于其余兩個傳動輥的高度;

　　位于濃縮機構前側右端的傳動輥的底側設置有導向傳動輥，輸送帶穿過該傳動輥和導向傳動輥纏繞在三個傳動輥上。

　　8.根據權利要求1所述的簡易集成式河道污泥處理裝置，其特征在于：所述門型支架的橫梁兩側為平行的兩支桿，支桿的中間為主桿，其上、下均為伸縮結構。

　　9.根據權利要求8所述的簡易集成式河道污泥處理裝置，其特征在于：所述支撐板通過其兩側的滑動機構設置在兩主桿之間，所述滑動機構包括滑動槽和設置在其內部前端的電動推桿、后端的滑塊，所述滑動槽的后端外側固定在主桿內側，所述滑塊固定連接在支撐板的側邊后端。

　　10.根據權利要求8所述的簡易集成式河道污泥處理裝置，其特征在于：所述支桿的底部設置有三角形支架，三角形支架的底部設置有一對行走輪。

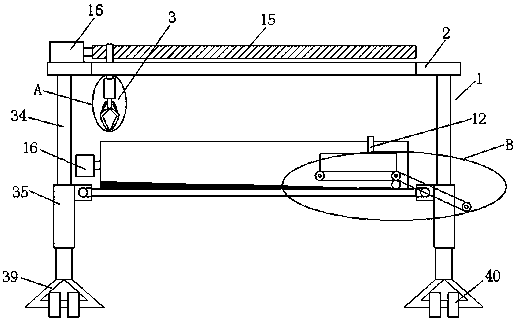

　　說明書

　　一種簡易集成式河道污泥處理裝置

　　技術領域

　　本發明涉及一種簡易集成式河道污泥處理裝置，適用河道污泥處理技術領域。

　　背景技術

　　城市市政幾處設施是建設城市物質文明和精神文明的重要保證，城市市政幾處設施是城市發張的基礎，是持續地保持城市可持續發展的一個關鍵性的設施，它主要由交通、給水、排水、燃氣、環衛、供電、通信、防災、園林綠化等各項工程系統構成;其中給水排水涉及到的工程就是城市河道溝渠，城市河道溝渠主要用于城市內的給水排水，城市河道溝渠對城市生態環境和人們日常生活起著重要作用，但是由于城市河道溝渠寬度不長和河水流速平緩，經過一段時間后城市河道溝渠底面就會出現污泥堆積，如果長時間不進行清淤處理，就會造成河道堵塞、河水上漲和水質變差的現行。

　　目前對于小型城市河道溝渠清淤處理多采用人工清淤，對于中大型城市河道溝渠清淤采用工程機械處理，人工清淤效率低、費時費力，而傳統的河道清淤工程機械結構復雜，功能單一，運動靈活性差，容易造成資源的浪費。

　　發明內容

　　本發明提供一種簡易集成式河道污泥處理裝置，結構簡單，功能齊全，運動靈活性好，提高了清淤效率，避免造成資源的浪費，適用于多種河道溝渠的清淤工作。

　　本發明解決上述技術問題采取的技術方案是：一種簡易集成式河道污泥處理裝置，包括：

　　門型支架，所述門型支架上的橫梁上吊裝有可在橫梁上左、右移動的打撈機構，所述打撈機構包括伸縮桿和設置在伸縮桿底部的撈泥爪;

　　支撐板，所述支撐板可前后活動地設置在門型支架的中間;

　　破碎機構，所述破碎機構設置在支撐板上撈泥爪的下方，其內部設置有破碎腔以及與破碎腔通過濾板隔開并設置在破碎腔底部的過濾腔;

　　濃縮機構，所述濃縮機構包括依次相連的初濾組件和擠壓組件，所述過濾腔通過排泥管通向初濾組件;

　　輸送機構，所述輸送機構的前端與擠壓機構的相連，后端直接伸向支撐板的外側。

　　進一步，所述門型支架的橫梁上設置有條形通孔，條形通孔的上方設置有滾珠絲杠，打撈機構穿過條形通孔連接在滾珠絲杠的滾珠螺母上;

　　所述滾珠絲杠的端部連接有驅動機構。

　　進一步，所述撈泥爪包括一對鉸接在伸縮桿底端的爪瓣，所述爪瓣的外側連接有液壓缸，爪瓣的底端設置插刀;

　　所述液壓缸的底座鉸接在伸縮桿的下端，液壓缸的活塞桿端部與爪瓣的外側鉸接。

　　進一步，所述破碎腔內設置有外壁上帶有多個切割刀的破碎輥，所述過濾腔設置在破碎腔的下方，且其底部為傾斜底板，所述排泥管的一端設置在傾斜底板偏低的一側。

　　進一步，所述初濾組件包括呈三角形分布的一個初濾主動輥和兩個初濾導向輥，以及繞在其外側的布料網袋;

　　所述初濾組件的上表面為傾斜設置，初濾主動輥的高度高于兩個初濾導向輥的高度。

　　進一步，所述擠壓組件包括一個擠壓輥、一個擠壓主動輥和多個擠壓導向輥，以及繞在擠壓主動輥和擠壓導向輥上的擠壓帶，所述擠壓輥設置在擠壓帶的上方，擠壓導向輥設置在擠壓輥的后側;

　　擠壓導向輥位于擠壓輥后側的部分上方呈傾斜設置。

　　進一步，所述輸送機構包括三個傳動輥以及纏繞在傳動輥上的輸送帶，傳動輥分別設置在濃縮機構前側的兩端以及支撐板的右側;

　　位于支撐板一側的傳動輥的高度低于其余兩個傳動輥的高度;

　　位于濃縮機構前側右端的傳動輥的底側設置有導向傳動輥，輸送帶穿過該傳動輥和導向傳動輥纏繞在三個傳動輥上。

　　進一步，所述門型支架的橫梁兩側為平行的兩支桿，支桿的中間為主桿，其上、下均為伸縮結構。

　　進一步，所述支撐板通過其兩側的滑動機構設置在兩主桿之間，所述滑動機構包括滑動槽和設置在其內部前端的電動推桿、后端的滑塊，所述滑動槽的后端外側固定在主桿內側，所述滑塊固定連接在支撐板的側邊后端。

　　進一步，所述支桿的底部設置有三角形支架，三角形支架的底部設置有一對行走輪。

　　采用了上述技術方案后，本發明將打撈機構、破碎裝置、濃縮機構和輸送機構集于一體，結構簡單，其中打撈機構可以快速地將污泥從河道的底部取出，破碎機構對污泥中水草、垃圾進行破碎處理，可以將污泥中大型固體進行粉碎，方便對污泥進行濃縮，提高濃縮的效率和效果，雙級濃縮設備可以提高濃縮的質量，保證污泥濃縮后的干燥性，方便污泥的下一步處理，輸送機構可以直接將濃縮后的污泥輸送至河道外側， 功能齊全，并且運動靈活性高，可適用于不同的河道污泥處理中，提高了清淤效率，降低了資源的浪費。
