申請日2017.10.11

　　公開(公告)日2018.02.16

　　IPC分類號C02F1/12; B01D53/80; B01D53/50; C02F1/66; C02F103/18

　　摘要

　　本發明公開了一種燃煤電廠脫硫廢水零排放方法，將濕法脫硫后產生的廢水通過三聯箱技術簡單預處理后，加入少量Ca(OH)2漿液混合均勻后通過噴霧干燥塔的旋轉霧化器，霧化成平均粒徑10~60mm的細霧滴噴入干燥塔內，利用空預器前鍋爐的高溫煙氣作為熱源，在噴霧干燥塔內將廢水蒸發，水分進入煙氣中，廢水中的鹽類干燥后被收集下來，達到脫硫廢水零排放的目的，本發明主要目的是將原來脫硫后直接排放的廢水進行蒸發、收集，在脫硫后增加了廢水治理、小型預除塵工序，真正實現零排放，電除塵器除塵后的粉煤灰品質高，便于回收利用;而且成本低，效率高，便于推廣。

　　權利要求書

　　1.一種燃煤電廠脫硫廢水零排放方法，其特征在于：濕法脫硫后產生的廢水通過三聯箱技術簡單預處理后，加入少量Ca(OH)2漿液混合均勻后通過噴霧干燥塔的旋轉霧化器，霧化成平均粒徑10~60mm的細霧滴噴入干燥塔內，利用空預器前鍋爐的高溫煙氣作為熱源，在噴霧干燥塔內將廢水蒸發，水分進入煙氣中，廢水中的鹽類干燥后被收集下來，達到脫硫廢水零排放的目的。

　　2.根據權利要求1所述的一種燃煤電廠脫硫廢水零排放方法，其特征在于：從空預器后引出一部分中低溫煙氣，通過煙氣加熱裝置后引入高溫煙氣煙道混合后進入噴霧干燥塔。

　　3.根據權利要求1所述的一種燃煤電廠脫硫廢水零排放方法，其特征在于：在噴霧干燥塔與電除塵器之間加裝小型預除塵器，用以收集噴霧干燥后煙氣中的鹽類等物質，收集的物質與噴霧干燥塔底部收集的物質一起，輸送至廢渣處置裝置，共同作為危廢單獨處理。

　　4.根據權利要求1所述的一種燃煤電廠脫硫廢水零排放方法，其特征在于：所述Ca(OH)2漿液濃度在5%~25%。

　　5.根據權利要求1所述的一種燃煤電廠脫硫廢水零排放方法，其特征在于：脫硫廢水流經的輸送管道采用玻璃鱗片襯里防腐，玻璃鱗片厚度2.0~3.5mm;噴霧干燥塔內壁采用玻璃鱗片襯里，外加玻纖布增強，玻璃鱗片厚度1.5~3.0mm，玻纖布1~2層，厚度在0.2~0.6mm。

　　6.一種燃煤電廠脫硫廢水零排放系統，其特征在于：包括鍋爐，鍋爐依次連接脫硝反應器、空預器、電除塵器、濕法脫硫裝置、煙囪;所述濕法脫硫裝置的出水口通過三聯箱裝置、廢水箱、高位給料箱連接噴霧干燥塔，廢水箱與漿液箱連通，所述脫硝反應器與空預器之間設有支管一連接噴霧干燥塔，空預器與電除塵器之間設有支管二連接噴霧干燥塔，支管二上設有煙氣加熱裝置，噴霧干燥塔與電除塵器之間設有預除塵器，預除塵器下方設有廢渣處理裝置。

　　7.根據權利要求6所述的一種燃煤電廠脫硫廢水零排放系統，其特征在于：噴霧干燥塔進出口煙道設置進口擋板和出口擋板，進口擋板采用調節型執行結構，出口擋板采用開關型執行結構。

　　8.根據權利要求6所述的一種燃煤電廠脫硫廢水零排放系統，其特征在于：所述高位給料箱連接工藝水箱。

　　9.根據權利要求6所述的一種燃煤電廠脫硫廢水零排放系統，其特征在于：所述煙氣加熱裝置上設有調節閥門。

　　說明書

　　一種燃煤電廠脫硫廢水零排放系統及方法

　　技術領域

　　本發明涉及燃煤電廠脫硫廢水處理領域，具體涉及一種適用于燃煤電廠脫硫廢水零排放系統及方法。

　　背景技術

　　燃煤電廠是我國工業用水的大戶，其用水量和排水量十分巨大，工業用水中約40%用于燃煤電廠，燃煤電廠每年的排放量約占全國工業企業排放量的10%。我國對燃煤電廠廢水治理的研究起步較晚，但隨著環境保護相關法律和監管越來越嚴格，燃煤電廠廢水“零排放”越來越多地被提及。

　　2006年頒布的《火力發電廠廢水治理設計技術規程》明確指出，火電廠的脫硫廢水處理設施要單獨設置，優先考慮處理回用，不設排放口，必須實現廢水“零排放”。2015年4月發布的《水污染行動計劃》指出，國家將強化各類水污染的治理力度，全面控制污染物排放，燃煤電廠脫硫廢水因成分復雜、含有重金屬引起業界關注。2016年11月出臺的《控制污染物排放許可制實施方案》更是率先指出對火電、造紙行業企業核發排污許可證。同月，國務院發布《“十三五”生態環境保護規劃》，指出電力、造紙、印染等高耗水行業應大幅降低污染物排放強度，達到先進定額標準。2017年1月11日，環保部又印發了《火電廠污染防治技術政策》。

　　近年政府部門密集發布的環保政策表明，黨中央、國務院高度重視生態環境保護工作，火力發電廠作為耗水大戶在水資源約束與排放限制方面的壓力陡然上升，加快落實深度節水和廢污水“零排放”已成為必然選擇。隨著環保技術的不斷進步以及環保理念的革新，一些走在前列的燃煤電廠開始超前布局、合理規劃，不惜在環保上投入大量資金。但即便如此，目前國內真正實現廢水“零排放”的燃煤電廠仍然屈指可數。

　　究其緣由，一方面，由于燃煤電廠廢水“零排放”的處理難點——脫硫廢水水質具有濁度大、硬度高、重金屬含量高、氯離子含量超高、易結垢、易腐蝕等特點，處理難度大;另一方面，市面上現普遍采用的脫硫廢水治理技術，在可靠性、經濟性上的表現不盡人意。例如此前大多數電廠采用的三聯箱技術雖工藝簡單、投資造價較低，卻無法滿足全廠廢水“零排放”的環保要求。

　　當前，國內火電廠脫硫廢水“零排放”技術仍處于研發和初步應用階段，歸納起來主要有兩條工藝路線：一條是以水處理方式實現“零排放”的工藝路線，即“預處理軟化+膜濃縮減量+蒸發結晶”技術。該技術較為成熟、運行穩定，已有部分成功運行案例且不對電廠發電生產造成任何影響，但其投資和運行費用太高，處理過程中易產生較多固體廢棄物，這些固體廢棄物里含有氯離子、硫酸根等有毒成分，回收以后再利用前還需要再次分離處理，增加成本，造成現在燃煤電廠廢氣處理后的固體廢棄物無人回收，減少企業效益;另一條是以煙氣余熱方式實現“零排放”的工藝路線，即“預處理+煙道噴霧干燥”技術。其優點是投資和運行費用較低，但技術還未成形、廢水蒸發不完全，易對煙道造成腐蝕和積灰堵塞，目前尚未有成功運行案例且對電廠發電生產造成影響。

　　發明內容

　　為解決上述問題，本發明公開了一種燃煤電廠脫硫廢水零排放系統及方法，其工藝組成簡單，技術可靠性高，一次投入及運行成本相對較低，處理后的固體廢棄物達標，提高經濟效益。

　　為達到上述目的，本發明給出一種燃煤電廠脫硫廢水零排放方法，其特征在于：濕法脫硫后產生的廢水通過三聯箱技術簡單預處理后，加入少量Ca(OH)2漿液混合均勻后通過噴霧干燥塔的旋轉霧化器，霧化成平均粒徑10~60mm的細霧滴噴入干燥塔內，利用空預器前鍋爐的高溫煙氣(350℃左右)作為熱源，在噴霧干燥塔內將廢水蒸發，水分進入煙氣中，廢水中的鹽類干燥后被收集下來，達到脫硫廢水零排放的目的。

　　優選地，所述適用于燃煤電廠脫硫廢水零排放的方法還包括步驟：同時從空預器后引出一部分中低溫煙氣(120℃左右)，通過煙氣加熱裝置后引入高溫煙氣煙道混合后進入噴霧干燥塔。當電廠運行負荷降低時，直接從空預器前抽取煙氣對電廠煤耗等影響較大，通過引入中低溫煙氣適當加熱后補充進高溫煙氣，同時減少高溫煙氣的抽取，從而降低對電廠鍋爐效率的影響。

　　優選地，所述適用于燃煤電廠脫硫廢水零排放的方法還包括步驟：在噴霧干燥塔與電廠原電除塵器之間加裝小型預除塵器裝置，用以收集噴霧干燥后煙氣中的鹽類等物質，收集的物質與噴霧干燥塔底部收集的物質一起，輸送至廢渣處置裝置，共同作為危廢單獨處理，電除塵器處理后的粉煤灰不摻雜有害離子，可以直接回收利用，提高企業經濟效益。

　　優選地，所述噴霧干燥塔處理脫硫廢水前，先用工藝水代替使用，待系統正常后，再切入脫硫廢水，噴霧干燥塔停運前，也用工藝水運行一段時間，清洗高速霧化器，同時清洗脫硫廢水管道及泵等，避免設備的腐蝕。

　　優選地，所述脫硫廢水經預處理后，再加入少量Ca(OH)2漿液調質后，管道輸送至脫硫廢水處理系統中的廢水箱，再輸送至高位給料箱，自流進入噴霧干燥塔，其中Ca(OH)2漿液濃度在5%~25%。

　　優選地，為避免腐蝕，脫硫廢水流經的輸送管道采用玻璃鱗片襯里防腐，玻璃鱗片厚度2.0~3.5mm;在噴霧干燥塔內壁加厚防腐，采用玻璃鱗片襯里，外加玻纖布增強，玻璃鱗片厚度1.5~3.0mm，玻纖布1~2層，厚度在0.2~0.6mm。

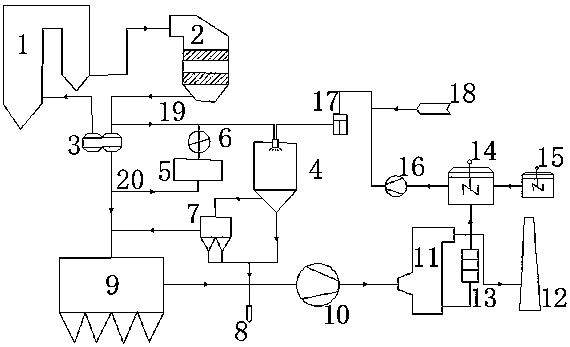

　　本發明還提供了一種燃煤電廠脫硫廢水零排放系統，鍋爐依次連接脫硝反應器、空預器、電除塵器、濕法脫硫裝置、煙囪;所述濕法脫硫裝置的出水口通過三聯箱裝置、廢水箱、高位給料箱連接噴霧干燥塔，廢水箱與漿液箱連通，所述脫硝反應器與空預器之間設有支管一連接噴霧干燥塔，空預器與電除塵器之間設有支管二連接噴霧干燥塔，支管二上設有煙氣加熱裝置，噴霧干燥塔與電除塵器之間設有預除塵器，預除塵器下方設有廢渣處理裝置。

　　優選地，三聯箱裝置包括中和箱、反應箱和絮凝箱。

　　優選地，噴霧干燥塔上端布置有核心設備旋轉霧化器。

　　優選地，噴霧干燥塔進出口煙道設置進口擋板和出口擋板，進口擋板采用調節型執行結構，根據噴霧干燥系統出口煙道溫度調節進入本系統的煙氣量，出口擋板采用開關型執行結構。

　　優選地，所述噴霧干燥塔的工作溫度總是在酸露點溫度以上，塔體及煙道等與煙氣介質接觸的材料采用普通碳鋼，與脫硫廢水接觸的霧化器采用哈氏合金材質。

　　優選地，所述噴霧干燥塔直通端采用不銹鋼，錐體收塵端采用碳鋼，噴霧干燥塔本體外壁采用保溫棉巖保溫。

　　優選地，所述高位給料箱連接工藝水箱。

　　優選地，所述電除塵器與濕法脫硫裝置之間設有風機。

　　優選地，所述廢水箱與高位給料箱之間設有廢水輸送泵。

　　優選地，所述煙氣加熱裝置上設有調節閥門。

　　綜上所述，本發明的適用于燃煤電廠脫硫廢水零排放的系統及方法可以實現以下有益效果：

　　(1)本發明能夠真正實現脫硫廢水零排放，將廢水通過熱煙氣蒸發收集，廢水蒸發后煙氣中水分含量增加，煙氣中顆粒物比電阻降低，荷電量增大，從而提高電廠原除塵器除塵效率;同時間接補充煙氣中的水分，減少后續濕法脫硫裝置的耗水量和廢水產生量，實現良性循環;

　　(2)本發明采取中低溫煙氣加熱補充熱源，避免單一抽取空預器前的高溫熱煙氣對鍋爐效率的影響，不影響電廠的正常生產經營，從而更容易被電廠接受;

　　(3)本發明工藝流程簡單，利用原煙氣熱量能耗較低，與傳統“蒸發結晶”技術相比，較其一次性投入及運行成本均能降低50%以上，大大緩解燃煤電廠經營壓力，減少社會減排成本，經濟性明顯;

　　(4)本發明在噴霧干燥后單獨設置小型預除塵裝置，用以收集噴霧干燥后煙氣中的有害鹽類物質，降低原電除塵器的除塵壓力，避免對原電除塵器粉煤灰品質的影響，提高電廠的經營收入;

　　(5)通過在廢水里加入的石灰漿，加快干燥速度，還可以協同脫除煙氣中的SO2、SO3，提高效率。
