申請日2017.10.11

　　公開(公告)日2018.01.12

　　IPC分類號C02F9/08

　　摘要

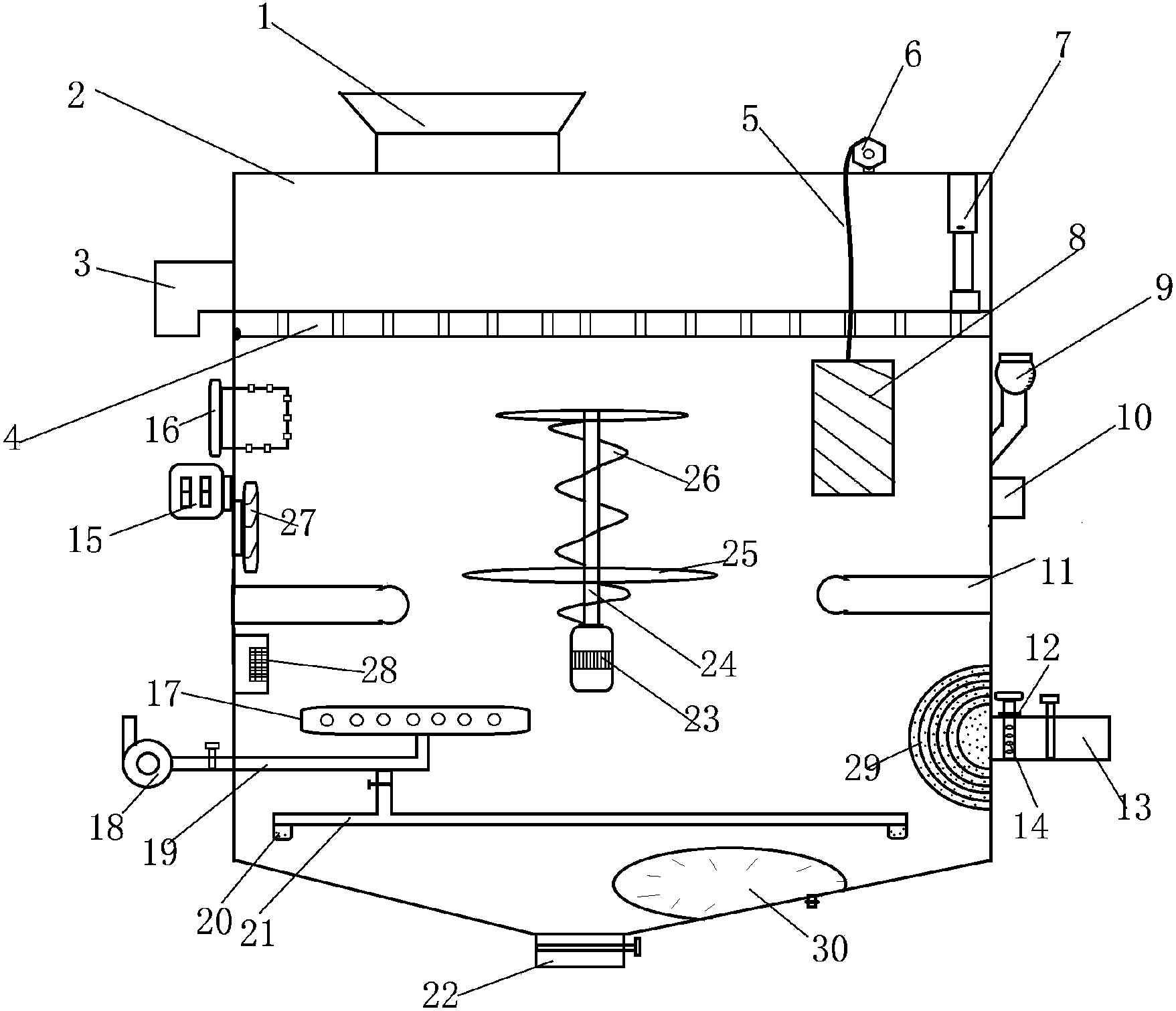

　　本發明公開了一種環保高效城市污水沉淀裝置，包括進水管、沉淀池、固體垃圾排出管、濾板、溢物塊、電極棒、出水管、活性炭盒、噴排、曝氣機、高壓噴頭和排污管，所述的沉淀池頂端設有進水管，沉淀池內設有濾板，沉淀池上設有轉輪，牽引繩一端與轉輪固定連接，牽引繩另一端設有溢物塊，沉淀池中部側壁設有漂浮物排出管，沉淀池內設有電極棒，沉淀池底端設有出水管，出水管上插銷式設有濾網，濾網與出水管連接處設有密封圈，沉淀池內設有活性炭盒，沉淀池底端設有排污管，曝氣機通過輸氣管與噴排連接，噴排設置沉淀池內部底端，輸氣支管與輸氣管連接，輸氣支管出口端設有高壓噴頭。本發明結構簡單，成本低廉，使用方便，利于推廣。

　　權利要求書

　　1.一種環保高效城市污水沉淀裝置，包括進水管、沉淀池、固體垃圾排出管、濾板、牽引繩、轉輪、電動伸縮桿、溢物塊、藥劑添加管、漂浮物排出管、電極棒、出水管、活性炭盒、噴排、曝氣機、高壓噴頭和排污管，其特征在于，所述的沉淀池頂端設有進水管，沉淀池內設有濾板，濾板一端與沉淀池鉸鏈，濾板另一端與電動伸縮桿固定連接，沉淀池側壁設有固體垃圾排出管，固體垃圾排出管設置在濾板鉸鏈的一端，沉淀池上設有轉輪，牽引繩一端與轉輪固定連接，牽引繩另一端設有溢物塊，溢物塊設置在濾板下方，沉淀池側壁設有藥劑添加管，沉淀池中部側壁設有漂浮物排出管，沉淀池內設有電極棒，沉淀池內壁安裝紫外線光燈和加熱器，沉淀池底端設有氣囊，沉淀池內安裝攪拌電機，攪拌電機輸出軸與攪拌軸連接，攪拌軸均勻設有葉輪，攪拌軸外壁固定設有螺旋葉片，葉輪上設有輔助攪拌葉片，沉淀池底端側壁設有出水管，出水管與沉淀池連接處設有過濾吸附模組，出水管上插銷式設有濾網，出水管上設有控制閥，沉淀池內設有活性炭盒，沉淀池側壁設有計時器， 沉淀池底端圓錐形設置，沉淀池底端設有排污管，排污管上設有控制閥， 曝氣機通過輸氣管與噴排連接，噴排設置沉淀池內部底端，輸氣支管與輸氣管連接，輸氣支管出口端設有高壓噴頭，高壓噴頭上兩個，高壓噴頭設置在圓錐形底端側壁的兩側。

　　2.根據權利要求1所述的環保高效城市污水沉淀裝置，其特征在于，所述的活性炭盒與沉淀池可拆卸連接。

　　3.根據權利要求1所述的環保高效城市污水沉淀裝置，其特征在于，所述的電極棒與外部電源連接。

　　4.根據權利要求1所述的環保高效城市污水沉淀裝置，其特征在于，所述的輔助攪拌葉片與葉輪相互垂直設置。

　　5.根據權利要求1所述的環保高效城市污水沉淀裝置，其特征在于，所述的濾網與出水管連接處設有密封圈。

　　6.根據權利要求1所述的環保高效城市污水沉淀裝置，其特征在于，所述的過濾吸附模組包括過濾板和海綿塊，過濾吸附模組為半球形設置。

　　7.根據權利要求6所述的環保高效城市污水沉淀裝置，其特征在于，所述的過濾吸附模組外部設有多組通孔相互交錯的過濾板，過濾吸附模組內部設有海綿塊。

　　8.根據權利要求1所述的環保高效城市污水沉淀裝置，其特征在于，所述的噴排開口向上設置，高壓噴頭開口向下。

　　說明書

　　一種環保高效城市污水沉淀裝置

　　技術領域

　　本發明涉及一種環保領域，具體是一種環保高效城市污水沉淀裝置。

　　背景技術

　　市政工程一般是屬于國家的基礎建設，是城市生存和發展必不可少的物質基礎，是提高人民生活水平和對外開放的基本條件。市政污水排入城鎮污水系統的污水的統稱;在合流制排水系統中，還包括生產廢水和截留的雨水;市政污水主要包括生活污水和工業污水，由城市排水管網匯集并輸送到污水處理廠進行處理�，F(xiàn)有的對于市政污水的處理方式大多采用化學發和沉降法相結合來進行污染物的治理，在處理時，將污水統一通入沉降池中進行反應并沉降，但市政污水中混雜的大量固體廢棄物會影響沉降效果，并且在沉降完成后污水表面會形成漂浮物層，難以進行清理，水污染使水環境質量惡化，飲用水源的質量普遍下降，威脅人的身體健康，引起胎兒早產或畸形等等。嚴重的污染事件不僅帶來健康問題，也造成社會問題。隨著污染的加劇和人們環境意識的提高，由于污染引起的人群糾紛和沖突逐年增加。其中水污染是重要的一個課題，水是生命之源，水污染中有一部分是生活污水問題，生活污水主要是城市生活中使用的各種洗滌劑和污水、垃圾、糞便等，生活污水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂等，在厭氧細菌作用下，易生惡臭物質，同時固體廢棄物沉淀在池體底部也需要浪費大量的人力進行清理。

　　發明內容

　　本發明的目的在于提供一種環保高效城市污水沉淀裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種環保高效城市污水沉淀裝置，包括進水管、沉淀池、固體垃圾排出管、濾板、牽引繩、轉輪、電動伸縮桿、溢物塊、藥劑添加管、漂浮物排出管、電極棒、出水管、活性炭盒、噴排、曝氣機、高壓噴頭和排污管，所述的沉淀池頂端設有進水管，沉淀池內設有濾板，濾板一端與沉淀池鉸鏈，濾板另一端與電動伸縮桿固定連接，沉淀池側壁設有固體垃圾排出管，固體垃圾排出管設置在濾板鉸鏈的一端，沉淀池上設有轉輪，牽引繩一端與轉輪固定連接，牽引繩另一端設有溢物塊，溢物塊設置在濾板下方，沉淀池側壁設有藥劑添加管，沉淀池中部側壁設有漂浮物排出管，沉淀池內設有電極棒，沉淀池內壁安裝紫外線光燈和加熱器，沉淀池底端設有氣囊，沉淀池內安裝攪拌電機，攪拌電機輸出軸與攪拌軸連接，攪拌軸均勻設有葉輪，攪拌軸外壁固定設有螺旋葉片，葉輪上設有輔助攪拌葉片，沉淀池底端側壁設有出水管，出水管與沉淀池連接處設有過濾吸附模組，出水管上插銷式設有濾網，出水管上設有控制閥，沉淀池內設有活性炭盒，沉淀池側壁設有計時器， 沉淀池底端圓錐形設置，沉淀池底端設有排污管，排污管上設有控制閥， 曝氣機通過輸氣管與噴排連接，噴排設置沉淀池內部底端，輸氣支管與輸氣管連接，輸氣支管出口端設有高壓噴頭，高壓噴頭上兩個，高壓噴頭設置在圓錐形底端側壁的兩側。

　　作為本發明進一步的方案：所述的活性炭盒與沉淀池可拆卸連接。

　　作為本發明再進一步的方案：所述的電極棒與外部電源連接。

　　作為本發明再進一步的方案：所述的輔助攪拌葉片與葉輪相互垂直設置。

　　作為本發明再進一步的方案：所述的濾網與出水管連接處設有密封圈。

　　作為本發明再進一步的方案：所述的過濾吸附模組包括過濾板和海綿塊，過濾吸附模組為半球形設置。

　　作為本發明再進一步的方案：所述的過濾吸附模組外部設有多組通孔相互交錯的過濾板，過濾吸附模組內部設有海綿塊。

　　作為本發明再進一步的方案：所述的噴排開口向上設置，高壓噴頭開口向下。

　　與現有技術相比，本發明的有益效果是：本發明污水通過進水管進入沉淀池，濾板將污水內的固體垃圾等攔下，一段時間后通過甌江濾板一端升起，固體垃圾從固體垃圾排出管排出，通過藥劑添加管箱內沉淀池內添加合適藥劑輔助污水中的雜質凝結在一起后沉淀，電機棒電離污水中的重金屬離子，活性炭盒吸附水中的懸浮物雜質，計時器記錄工作時間，通過曝氣機和和噴頭對其中進行充氣，使水中有機物氧化分解，曝氣完成后沉淀，通過轉動轉輪調節溢物塊的高度，保證污水水平與漂浮物排出管齊平，保證污水中漂浮物從漂浮物排出管排出，紫外線光燈對污水進行消毒殺菌，進一步避免有害細菌的滋生和傳播，提高污水處理的效果，加熱器保證污水處理時合適的溫度，提高污水處理效率，通過對氣囊充氣放氣調節其排出水量的大小，控制調節污水處理時液面的高度，通過攪拌電機轉動帶動葉輪、螺旋葉片、輔助攪拌葉片轉動攪拌，方便對污水?dāng)嚢杈鶆�，提高污水和藥劑的充分混合，替換污水處理的速度和效果，通過過濾板和海綿塊進一步過濾吸附排出水中的雜質，提高污水處理的質量和效果，清水從出水管排出，濾網加強過濾，同時方便更換和清洗，通過開啟高壓噴頭和輸氣支管對沉淀池底面進行沖洗，避免底面污垢堆積，結構簡單，使用方便，利于推廣。
