申請日2016.05.17

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/00; C02F11/18

　　摘要

　　本實用新型公開了一種污泥殺菌裝置，所述殺菌裝置本體的底部設有高溫加熱裝置，所述支撐板上均勻設有鼓風機，所述支撐板上方設有物料放置板，所述物料放置板通過支撐桿連接在支撐板上，所述物料放置板上方設有物料推板，所述物料推板的左側設有液壓缸，且液壓缸通過活塞桿連接物料推板，所述殺菌裝置本體的頂部設有紫外線殺菌燈，所述殺菌裝置本體上方設有物料進，所述集泥箱的下方設有物料出口。該裝置，通過利用高溫加熱裝置和紫外線殺菌燈對污泥的上下兩面同時進行殺菌，且通過液壓缸帶動物料推板向右移動對處理好的污泥進行輸送，這樣的裝置可達到殺菌效果好，此裝置整體結構簡潔大方，操作方便，殺菌效果高。

　　權利要求書

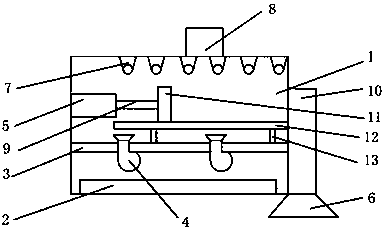

　　1.一種污泥殺菌裝置，包括殺菌裝置本體(1)，其特征在于：所述殺菌裝置本體(1)的底部設有高溫加熱裝置(2)，所述高溫加熱裝置(2)上方設有支撐板(3)，所述支撐板(3)上均勻設有鼓風機(4)，所述支撐板(3)上方設有物料放置板(12)，所述物料放置板(12)通過支撐桿(13)連接在支撐板(3)上，所述物料放置板(12)上方設有物料推板(11)，所述物料推板(11)的左側設有液壓缸(5)，且液壓缸(5)通過活塞桿(9)連接物料推板(11)，所述殺菌裝置本體(1)的頂部設有紫外線殺菌燈(7)，所述殺菌裝置本體(1)上方設有物料進口(8)，所述殺菌裝置本體(1)的右側設有集泥箱(10)，所述集泥箱(10)的下方設有物料出口(6)。

　　2.根據權利要求1所述的一種污泥殺菌裝置，其特征在于：所述殺菌裝置本體(1)的內壁設有保溫層。

　　3. 根據權利要求1所述的一種污泥殺菌裝置，其特征在于：所述鼓風機(4)的數量不少于2個。

　　說明書

　　一種污泥殺菌裝置

　　技術領域

　　本實用新型涉及殺菌裝置技術領域，具體為一種污泥殺菌裝置。

　　背景技術

　　污泥是污水處理后的產物，包括污水中所含固體物質、懸浮物質、膠體物質以及從水中分離出來的沉渣，其中含有大量的病原菌、寄生蟲、治病微生物、銅、汞、鉻等有毒金屬。隨著我國城鎮化水平不斷提高，污水處理設施得到高速發展，但由于我國污水廠在建設過程中長期以來“重水輕泥”，忽略了對污泥的處理，導致污泥大批量被土地填埋或露天堆放，對環境污染造成很大影響。目前，污泥因投資少、能耗低、運行費用低、有機部分可轉化成土壤改良劑成分等優點，被認為是最有發展?jié)摿Φ囊环N土地利用處置方式，可減少污泥帶來的負面效應。城市污水處理廠產生的污泥集中起來進行商品好氧堆肥處理，并經過適當加工后制成農田肥料和園林培植土，實現了污泥穩定化、減量化、無害化、資源化的有機結合。

　　實用新型內容

　　本實用新型的目的在于提供一種污泥殺菌裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種污泥殺菌裝置，包括殺菌裝置本體，所述殺菌裝置本體的底部設有高溫加熱裝置，所述高溫加熱裝置上方設有支撐板，所述支撐板上均勻設有鼓風機，所述支撐板上方設有物料放置板，所述物料放置板通過支撐桿連接在支撐板上，所述物料放置板上方設有物料推板，所述物料推板的左側設有液壓缸，且液壓缸通過活塞桿連接物料推板，所述殺菌裝置本體的頂部設有紫外線殺菌燈，所述殺菌裝置本體上方設有物料進口，所述殺菌裝置本體的右側設有集泥箱，所述集泥箱的下方設有物料出口。

　　優選的，所述殺菌裝置本體的內壁設有保溫層。

　　優選的，所述鼓風機的數量不少于2個。

　　與現有技術相比，本實用新型的有益效果是：一種污泥殺菌裝置，通過利用高溫加熱裝置和紫外線殺菌燈對污泥的上下兩面同時進行殺菌，且通過液壓缸帶動物料推板向右移動對處理好的污泥進行輸送，這樣的裝置可達到殺菌效果好，對污泥的處理速度加快，此裝置整體結構簡潔大方，操作方便，使用安全，殺菌效果高，適用于大型企業和小型企業。
