申請日2016.05.09
公開(公告)日2016.11.30
IPC分類號F16K17/00; C02F11/12
摘要
本實用新型公布了一種用于污泥運輸?shù)姆揽諝舛氯y門，它包括閥門體，以及其兩端的閥門端蓋，閥門體的上方閥門端蓋上設置有出氣管安裝孔，其內配合安裝有下出氣管，且下出氣管上方連接有浮子腔，浮子腔上方設置有上出氣管，浮子腔內設置有用于堵塞上出氣管的可活動的浮子。本實用新型的目的是提供一種用于污泥運輸?shù)姆揽諝舛氯y門，防止空氣堵塞電機，便于排送污泥操作持續進行，而且結構簡單無需人工操作，自動進行空氣排放，方便自動化控制。
權利要求書
1.一種用于污泥運輸?shù)姆揽諝舛氯y門，它包括閥門體(96)，以及其兩端的閥門端蓋(97)，其特征在于，閥門體(96)的上方閥門端蓋(97)上設置有出氣管安裝孔(10)，其內配合安裝有下出氣管(1)，且下出氣管(1)上方連接有浮子腔(2)，浮子腔(2)上方設置有上出氣管(3)，浮子腔(2)內設置有用于堵塞上出氣管(3)的可活動的浮子(4)。
2.根據權利要求1所述的一種用于污泥運輸?shù)姆揽諝舛氯y門，其特征在于，所述上出氣管(3)上方設置有連接頭(5)，且連接頭(5)末端連接有出氣軟管(6)。
3.根據權利要求2所述的一種用于污泥運輸?shù)姆揽諝舛氯y門，其特征在于，所述連接頭(5)上設置有開關閥門。
4.根據權利要求1所述的一種用于污泥運輸?shù)姆揽諝舛氯y門，其特征在于，所述出氣軟管(6)為橡膠軟管。
5.根據權利要求1所述的一種用于污泥運輸?shù)姆揽諝舛氯y門，其特征在于，所述浮子(4)下端為球形結構，其上表面梯形錐臺結構。
說明書
一種用于污泥運輸?shù)姆揽諝舛氯y門
技術領域
本實用新型屬于污水處理領域，涉及管道排放領域，具體為一種用于污泥運輸?shù)姆揽諝舛氯y門。
背景技術

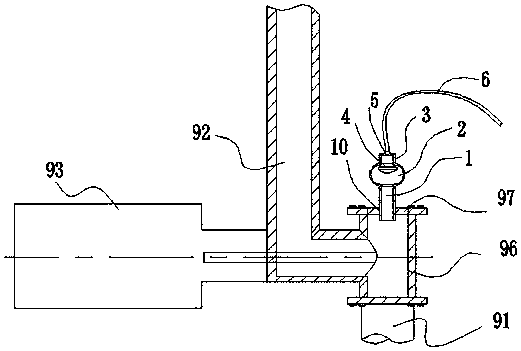

在現有的污水處理過程中，對于處理后期殘留的污泥通常會作污泥脫水干化處理。如圖1所示，在污泥脫水過程中通常采用的做法是，首先將待干化的污泥儲存在污泥儲存池90中，然后在排泥電機93的作用下，依次通過排泥管91以及送泥管92運輸?shù)礁苫幚淼脑O(shè)備中進行脫水干化處理;其中第一閥門開關94與第二閥門開關95用于檢修管道之用。
但是在此種操作的過程中，由于污泥儲存池90儲存的污泥比較多，而且是先儲存后脫水干化;這樣當排泥電機93抽完污泥儲存池90內的污泥后，在再次儲存污泥的過程中，在排泥電機93所在的抽排管道內會集聚大量的空氣，由于空氣的存在將使電機抽排失效;現有的做法是關閉兩處閥門，然后打開閥門體96的閥門端蓋97進行排氣，如此操作非常不便，效率低下，不利于干化操作的持續進行，而且不利于自動化控制。
實用新型內容
本實用新型的目的是針對以上問題，提供一種用于污泥運輸?shù)姆揽諝舛氯y門，防止空氣堵塞電機，便于排送污泥操作持續進行，而且結構簡單無需人工操作，自動進行空氣排放，方便自動化控制。
為實現以上目的，本實用新型采用的技術方案是：一種用于污泥運輸?shù)姆揽諝舛氯y門，它包括閥門體(96)，以及其兩端的閥門端蓋(97)，閥門體(96)的上方閥門端蓋(97)上設置有出氣管安裝孔(10)，其內配合安裝有下出氣管(1)，且下出氣管(1)上方連接有浮子腔(2)，浮子腔(2)上方設置有上出氣管(3)，浮子腔(2)內設置有用于堵塞上出氣管(3)的可活動的浮子(4)。
進一步的，所述上出氣管(3)上方設置有連接頭(5)，且連接頭(5)末端連接有出氣軟管(6)。
進一步的，所述連接頭(5)上設置有開關閥門。
進一步的，所述出氣軟管(6)為橡膠軟管。
進一步的，所述浮子(4)下端為球形結構，其上表面梯形錐臺結構。
本實用新型的有益效果：本實用新型提供了一種用于污泥運輸?shù)姆揽諝舛氯y門，防止空氣堵塞電機，便于排送污泥操作持續進行，而且結構簡單無需人工操作，自動進行空氣排放，方便自動化控制。
