申請日2016.05.09

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/02; C02F103/16

　　摘要

　　本實用新型涉及一種微型化的電鍍廢水回收裝置，包括：外箱，第一增壓泵，保安過濾器和納濾膜設備，保安過濾器通過水管分別與第一增壓泵和納濾膜設備連接，納濾膜設備具有濃水管和產水管，第一增壓泵，保安過濾器和納濾膜設備位于外箱內部，濃水管和產水管的一部分位于外箱的內部，濃水管和產水管位于納濾膜設備的一側，保安過濾器位于納濾膜設備的另一側，第一增壓泵位于保安過濾器的正下方。上述結構能有效地控制回收裝置的整體尺寸，避免回收裝置占據較大空間，可以靈活地在不同的電鍍池運用該回收裝置。

　　權利要求書

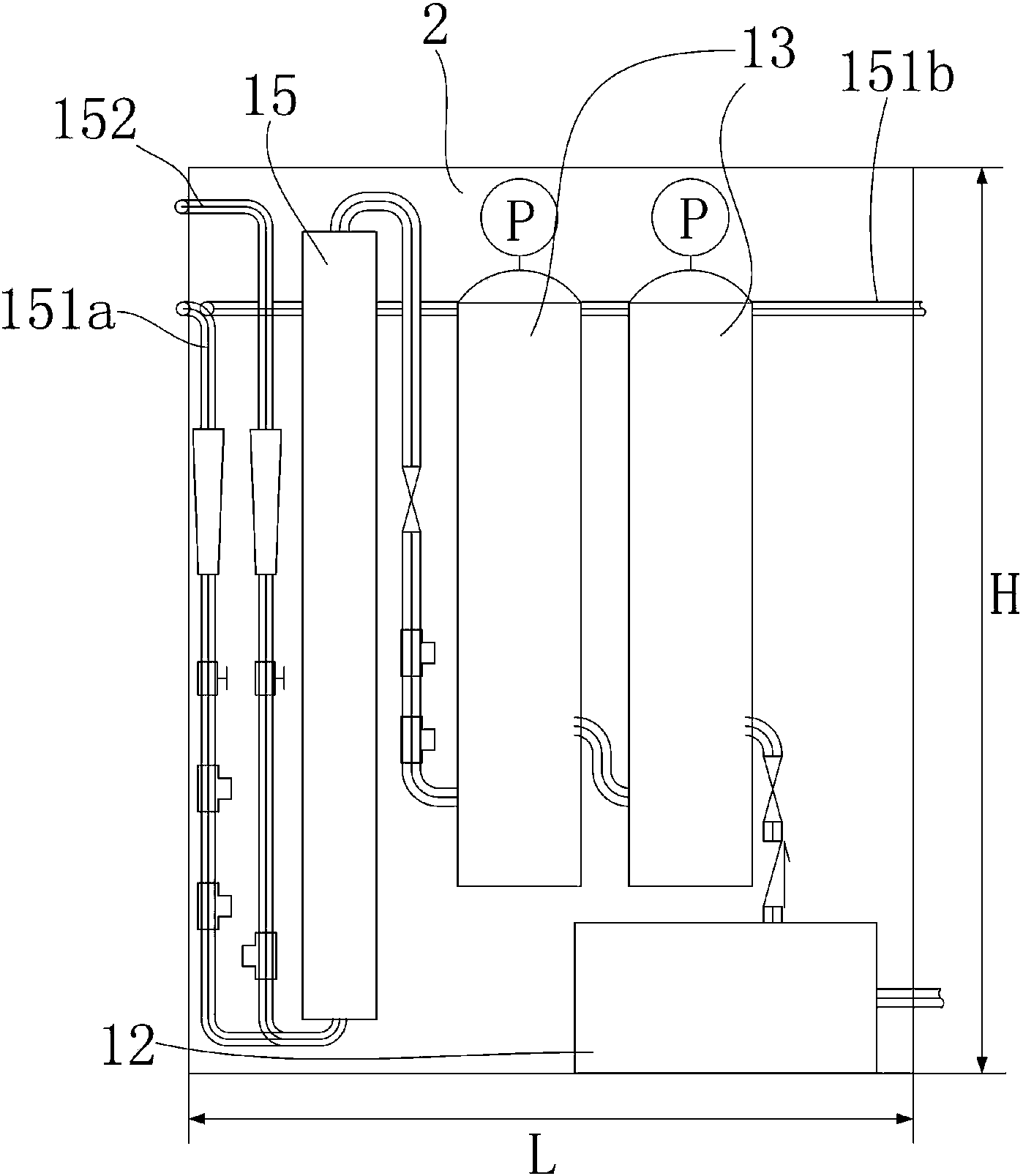

　　1.一種微型化的電鍍廢水回收裝置，其特征在于，所述電鍍廢水回收裝置包括：外箱，第一增壓泵，保安過濾器和納濾膜設備，所述保安過濾器通過水管分別與所述第一增壓泵和所述納濾膜設備連接，所述納濾膜設備具有濃水管和產水管，所述第一增壓泵，所述保安過濾器和所述納濾膜設備位于所述外箱內部，所述濃水管和所述產水管的一部分位于所述外箱的內部，所述濃水管和所述產水管位于所述納濾膜設備的一側，所述保安過濾器位于所述納濾膜設備的另一側，所述第一增壓泵位于所述保安過濾器的正下方。

　　2.如權利要求1所述的電鍍廢水回收裝置，其特征在于，所述保安過濾器呈圓柱形，高度為0.6m，底面直徑為0.159m。

　　3.如權利要求1所述的電鍍廢水回收裝置，其特征在于，納濾膜設備呈圓柱形，高度為0.962m，底面直徑為0.102m。

　　4.如權利要求1所述的電鍍廢水回收裝置，其特征在于，第一增壓泵呈長方體形狀，長度為0.417m，寬度為0.158m，高度為0.208m。

　　5.如權利要求1-4任一所述的電鍍廢水回收裝置，其特征在于，所述外箱呈長方體形狀，所述外箱具有長度，寬度和高度，所述長度為1.25m，所述寬度為0.5m，所述高度為1m。

　　6.如權利要求5所述的電鍍廢水回收裝置，其特征在于，所述保安過濾器和所述納濾膜設備沿所述長度的方向排列。

　　7.如權利要求5所述的電鍍廢水回收裝置，其特征在于，所述保安過濾器為兩個，其中一個所述保安過濾器處于上游，另一個所述保安過濾器處于下游，所述兩個保安過濾器沿所述長度的方向排列。

　　8.如權利要求7所述的電鍍廢水回收裝置，其特征在于，處于下游的所述保安過濾器沿所述長度的方向比處于上游的所述保安過濾器更靠近所述納濾膜設備。

　　9.如權利要求5所述的電鍍廢水回收裝置，其特征在于，所述第一增壓泵沿所述高度的方向位于所述保安過濾器的正下方。

　　10.如權利要求5所述的電鍍廢水回收裝置，其特征在于，所述納濾膜設備為兩個，所述兩個納濾膜設備沿所述寬度的方向排列。

　　說明書

　　一種微型化的電鍍廢水回收裝置

　　技術領域

　　本實用新型涉及一種微型化的電鍍廢水回收裝置。

　　背景技術

　　電鍍是利用化學和電化學方法在金屬或在其它材料表面鍍上各種金屬。電鍍技術廣泛應用于機器制造、輕工、電子等行業。電鍍廢水主要來源于電鍍工序中的清水沖洗過程，電鍍廢水的成分非常復雜，除含氰(CN-)廢水和酸堿廢水外，重金屬廢水是電鍍業潛在危害性極大的廢水類別。

　　傳統的電鍍廢水處理設備由于體積較大，因此用戶在使用該處理設備時需要騰出較大的空間，這樣十分不利于在電鍍池附近放置廢水處理設備。而且由于體積大的電鍍廢水處理設備不方便搬運，因此一臺設備只能用于一個電鍍池。

　　實用新型內容

　　本實用新型為了解決上述問題而提供的一種微型化的電鍍廢水回收裝置，所述電鍍廢水回收裝置包括：外箱，第一增壓泵，保安過濾器和納濾膜設備，所述保安過濾器通過水管分別與所述第一增壓泵和所述納濾膜設備連接，所述納濾膜設備具有濃水管和產水管，所述第一增壓泵，所述保安過濾器和所述納濾膜設備位于所述外箱 內部，所述濃水管和所述產水管的一部分位于所述外箱的內部，所述濃水管和所述產水管位于所述納濾膜設備的一側，所述保安過濾器位于所述納濾膜設備的另一側，所述第一增壓泵位于所述保安過濾器的正下方。

　　優選地，所述保安過濾器呈圓柱形，高度為0.6m，底面直徑為0.159m。

　　優選地，納濾膜設備呈圓柱形，高度為0.962m，底面直徑為0.102m。

　　優選地，第一增壓泵呈長方體形狀，長度為0.417m，寬度為0.158m，高度為0.208m。

　　優選地，所述外箱大致呈長方體形狀，所述外箱具有長度，寬度和高度，所述長度為1.25m，所述寬度為0.5m，所述高度為1m。

　　優選地，所述保安過濾器和所述納濾膜設備沿所述長度的方向排列。

　　優選地，所述保安過濾器為兩個，其中一個所述保安過濾器處于上游，另一個所述保安過濾器處于下游，所述兩個保安過濾器沿所述長度的方向排列。

　　優選地，處于下游的所述保安過濾器沿所述長度的方向比處于上游的所述保安過濾器更靠近所述納濾膜設備。

　　優選地，所述第一增壓泵沿所述高度的方向位于所述保安過濾器的正下方。

　　優選地，所述納濾膜設備為兩個，所述兩個納濾膜設備沿所述 寬度的方向排列。

　　本實用新型的有益效果在于：由于其外箱內各組成部件合理分布，能有效地控制回收裝置的整體尺寸，避免回收裝置占據較大空間，可以靈活地在不同的電鍍池運用該回收裝置。
