申請日2016.05.09

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/12; B01D50/00

　　摘要

　　本實用新型涉及一種利用煙氣余熱的污泥干化裝置，包括鼓風機、引風機、旋轉噴動式干燥機、旋風除塵器、旋風分離器和布袋除塵器，廢煙氣通過所述鼓風機進入所述旋轉噴動式干燥機內，濕污泥從所述旋轉噴動式干燥機的中部加入，所述旋轉噴動式干燥機的頂部與所述旋風除塵器連通，所述旋風分離器設于所述除塵器內，所述旋風除塵器的頂部通過所述引風機與所述布袋除塵器連通，所述布袋除塵器連接外部煙囪。本實用新型的有益效果在于：結構設計合理，降低能量消耗，提高了干化效果，可將含水率80%的污泥干化為含水率30%以下。

　　權利要求書

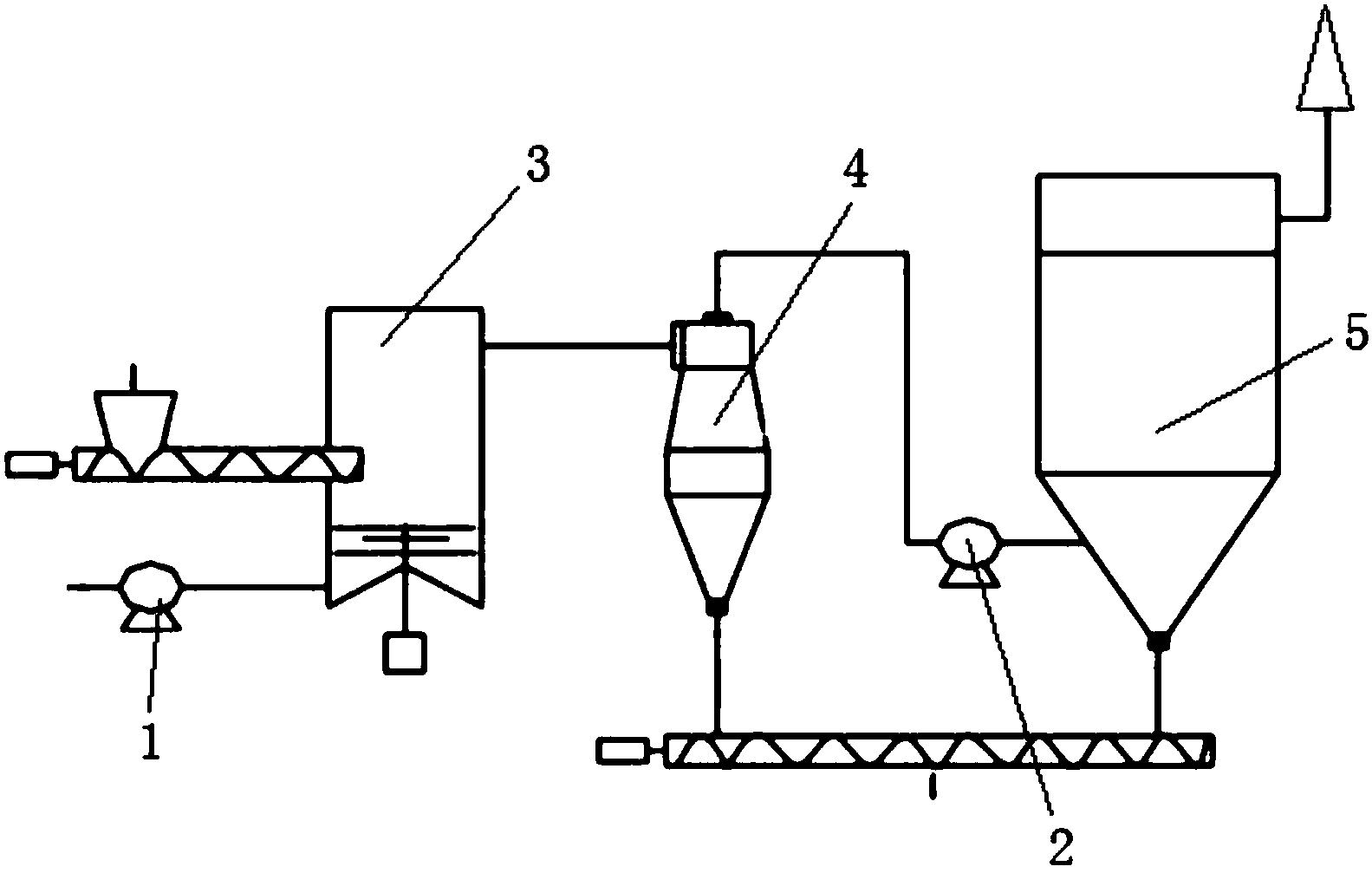

　　1.一種利用煙氣余熱的污泥干化裝置，其特征在于，包括鼓風機(1)、引風機(2)、旋轉噴動式干燥機(3)、旋風除塵器(4)、旋風分離器和布袋除塵器(5)，廢煙氣通過所述鼓風機(1)進入所述旋轉噴動式干燥機(3)內，濕污泥從所述旋轉噴動式干燥機(3)的中部加入，所述旋轉噴動式干燥機(3)的頂部與所述旋風除塵器(4)連通，所述旋風分離器設于所述旋風除塵器(4)內，所述旋風除塵器(4)的頂部通過所述引風機(2)與所述布袋除塵器(5)連通，所述布袋除塵器(5)連接外部煙囪。

　　2.如權利要求1所述利用煙氣余熱的污泥干化裝置，其特征在于，所述布袋除塵器(5)或采用鍋爐電除塵。

　　說明書

　　一種利用煙氣余熱的污泥干化裝置

　　技術領域

　　本實用新型涉及污泥干化技術領域，尤其涉及一種利用煙氣余熱的污泥干化裝置。

　　背景技術

　　隨著工業化、城鎮化的進展，相應的污水、污泥生產量也隨之迅速增加，目前，我國年產生污泥4000萬噸(含水率80%)，預計至2020年，我國年產生污泥超過6000萬噸(含水率80%)。污水處理產生的污泥，富含有機質成分，又含有一定量的重金屬、病原體等有害物質，污泥的二次污染問題突出。目前，我國產生的污泥主要去向是垃圾填埋場進行填埋。隨著污水處理率的不斷提高，所產生的大量污泥會占用大量的垃圾填埋場，同時，適宜的垃圾填埋場所也越來越有限，因此，污泥的處理是固體廢棄物處置研究熱點，污泥的減量化、無害化、資源化處理是各國共同努力的目標。降低污泥的含水率和減小污泥體積，首先實現減量化，是實現污泥處理的關鍵。目前，污泥減量化的主要技術路線有熱干化(蒸汽、煙氣等)、機械干化(壓濾、離心)，機械干化通常需要在污泥中加入藥劑，帶來污泥量的增加，且對下一步處理帶來不利影響，且減量化程度不高，相比而言，熱干化具有速度快，效果好的優點，但是能耗較大，所以，利用余熱干化，降低能耗，是熱干化未來發展方向。

　　實用新型內容

　　有鑒于此，本實用新型的目的是提供一種利用煙氣余熱的污泥干化裝置，以解決現有技術中的不足。

　　為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

　　一種利用煙氣余熱的污泥干化裝置，其中，包括鼓風機、引風機、旋轉噴動式干燥機、旋風除塵器、旋風分離器和布袋除塵器，廢煙氣通過所述鼓風機進入所述旋轉噴動式干燥機內，濕污泥從所述旋轉噴動式干燥機的中部加入，所述旋轉噴動式干燥機的頂部與所述旋風除塵器連通，所述旋風分離器設于所述旋風除塵器內，所述旋風除塵器的頂部通過所述引風機與所述布袋除塵器連通，所述布袋除塵器連接外部煙囪。

　　上述利用煙氣余熱的污泥干化裝置，其中，所述布袋除塵器或采用鍋爐電除塵。

　　與已有技術相比，本實用新型的有益效果在于：

　　結構設計合理，降低能量消耗，提高了干化效果，可將含水率80%的污泥干化為含水率30%以下。
